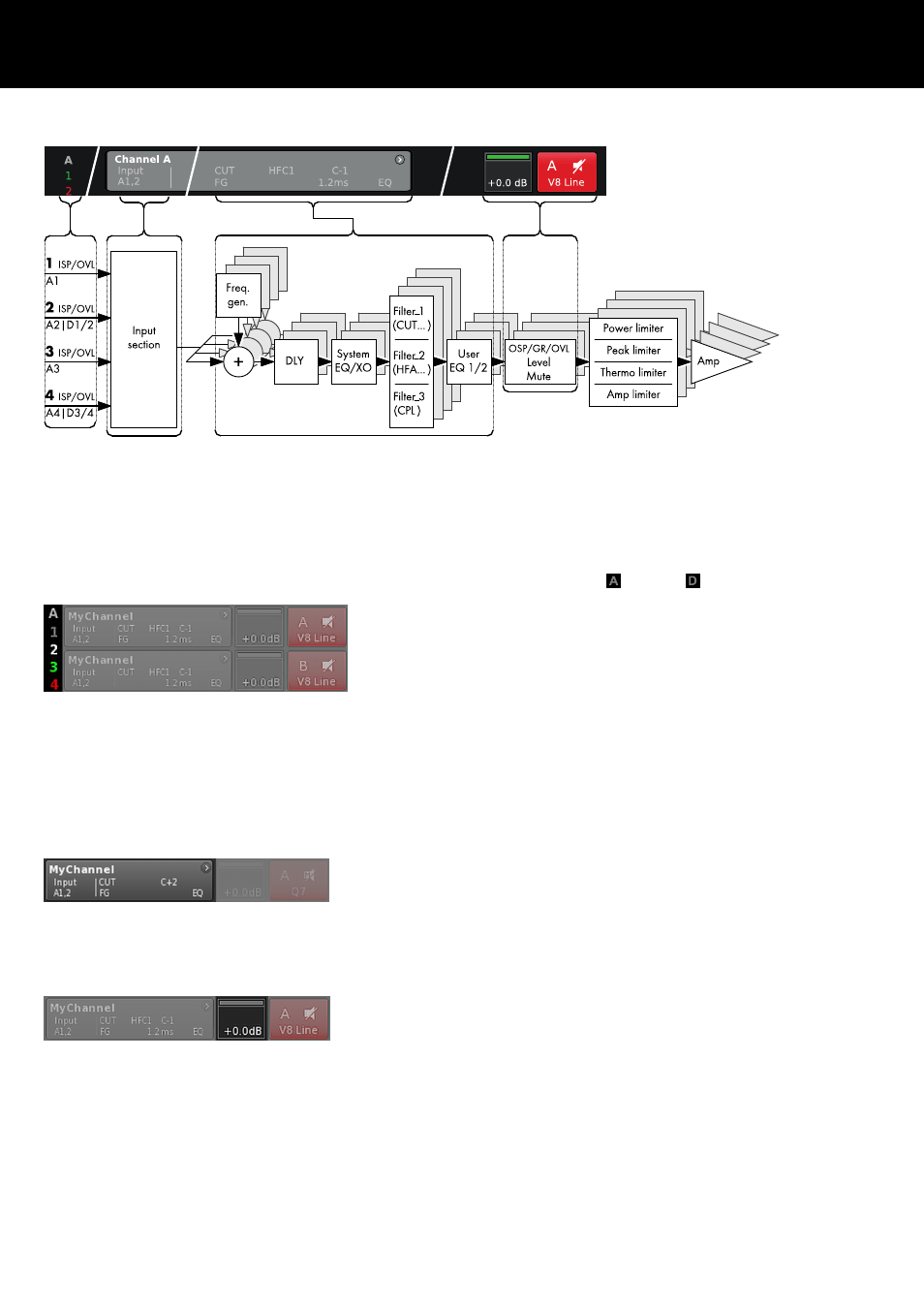

Diagrama esquemático de la hilera de canales (cadena de señal)
La hilera de canales sigue la cadena de señal real de izquierda a
derecha:
ISP/OVL
Indica los estados siguientes para ambas opciones, las entradas
de señal analógica ( ) y digital ( ):
Gris El canal correspondiente no está disponible.
Blanco El canal correspondiente está disponible y no hay
señal de entrada o por debajo de –30 dBu.
Verde ISP (sigla de Input Signal Present, señal de entrada
presente): Se enciende cuando el señal de entrada
analógica supera –30 dBu o cuando la entrada
digital está bloqueada en 48 o 96 kHz y la señal
supera –57 dBFS.
Rojo OVL (acrónimo de Overload, sobrecarga): Se
enciende cuando la entrada analógica supera 25 dBu
o cuando la entrada digital supera –2 dBFS.
Channel view
El botón Channel view (Vista de canal) muestra el nombre del
canal. Si no se ha introducido ningún nombre, se mostrará la con‐
figuración del altavoz que esté cargada actualmente. Además, se
indican los elementos activados de la función. El botón propor‐
ciona acceso directo a la pantalla Þ Channel setup (Configura‐
ción de canales).
Level
El campo de entrada Level (Nivel) permite la configuración directa
de la sensibilidad de entrada del amplificador correspondiente en
el rango de –57.5 dB a +6 dB en pasos de 0.5 dB.
Además, están disponibles los indicadores siguientes:
7. Hilera de canales
