MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
35
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción

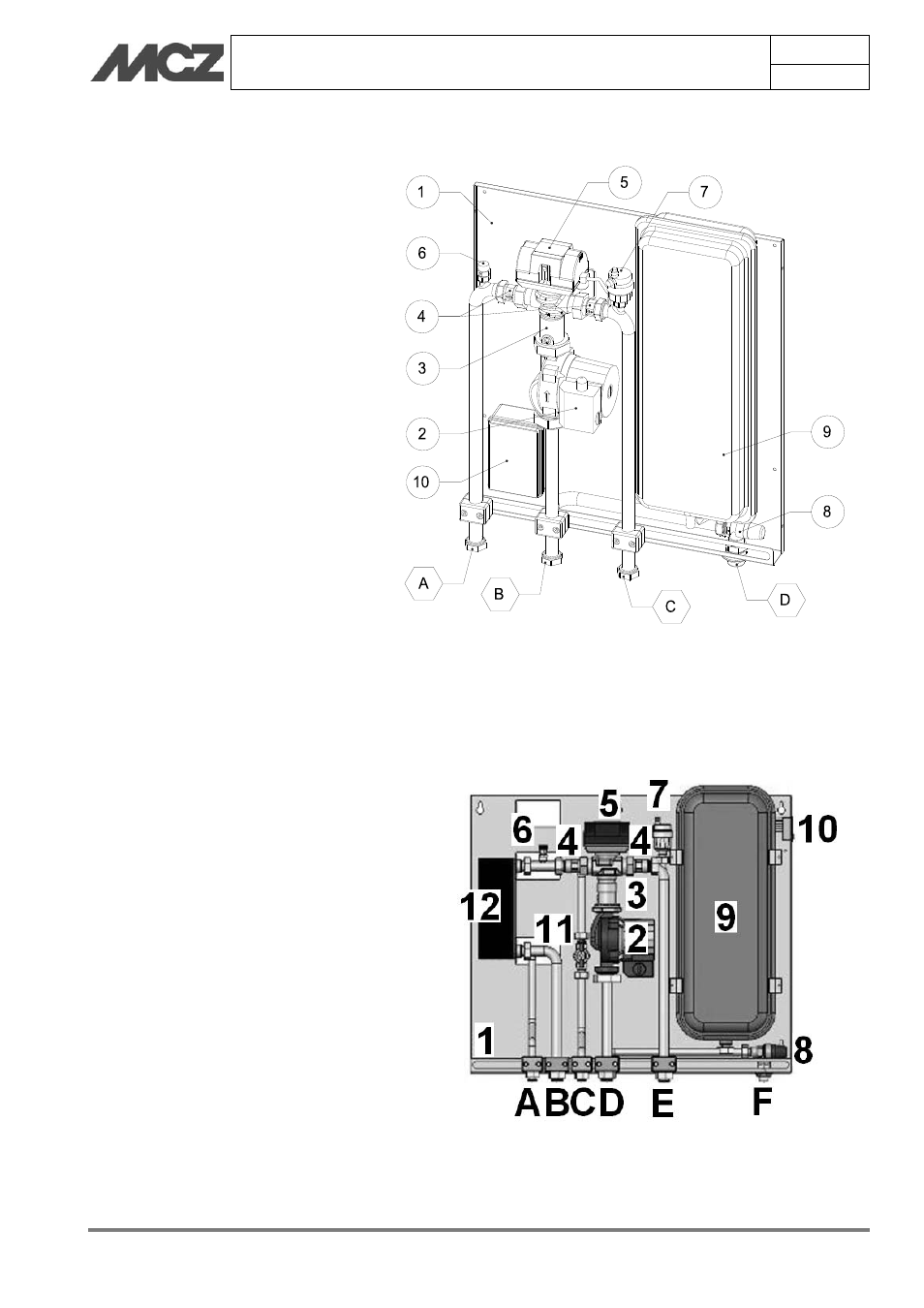

4.9.4. Kit 1 DEPÓSITO CERRADO
(Cód. MCZ 4015008025)
1) Soporte en chapa
2) Circulador
3) Válvula de no retorno 1,5”
4) Válvula de no retorno ¾”
5) Válvula de 3 vías
6) Válvula de purga
7) Purga automática
8) Válvula de seguridad
9) Depósito de expansión de 6 l
10) Caja de derivación eléctrica
A) Retorno chimenea térmica ¾”
B) Impulsión chimenea térmica ¾”
C) Impulsión instalación ¾”
D) Depósito de expansión ¾”
4.9.5. Kit 2 DEPÓSITO CERRADO
(Cód. MCZ 4015008026)
1) Soporte en chapa
2) Circulador
3) Válvula de no retorno 1,5”
4) Válvula de no retorno ¾”
5) Válvula de 3 vías
6) Válvula de purga
7) Purga automática
8) Válvula de seguridad
9) Depósito de expansión de 6 l
10) Caja de derivación eléctrica
11) Flujostato
12) Intercambiador agua caliente sanitaria (ACS)
A) Impulsión de red de agua ½”
B) Retorno chimenea térmica ¾”
C) Salida ACS chimenea térmica ½”
D) Impulsión chimenea térmica ¾”
E) Impulsión instalación ¾”
F) Depósito de expansión ¾”
