instalación de un embudo con tomas de aire anti-flujo en las tuberías
de desagüe de la válvula. El diámetro de la tubería de conexión entre el
embudo y la red de desagüe debe ser, al menos, el doble del diámetro
de la válvula.
1. Entrada red de agua H 1/2"
2. Conexión de la válvula de desagüe de seguridad de
la chimenea térmica H 1/2"
3. Válvula de desagüe de seguridad automática H 3/4"
4. Conexión para conducto de desagüe H 3/4"
5. Salida de agua de la caldera H 3/4"
6. Pozo de la sonda de la centralita H 1/2"
7. Impulsión a la instalación H 3/4"
8. Sonda de la válvula de desagüe de seguridad de la
chimenea térmica M 1/2"
9. Bulbo regulador de combustión
4.8.4. Mantenimiento
En la parte inferior de la válvula se encuentra un botón de color rojo
que permite efectuar las operaciones de purga y de comprobación de
funcionamiento. Es necesario que un técnico controle al menos una vez
al año el funcionamiento de la válvula.
4.8.5. Seguridad
MCZ NO SE HACE RESPONSABLE DE DAÑOS DEBIDOS
A CONEXIONES ERRÓNEAS REALIZADAS POR
PERSONAL NO CUALIFICADO, DE LA INSTALACIÓN DE
UNA VÁLVULA QUE NO SEA CONFORME CON EL
MODELO RECOMENDADO Y DEL USO IMPROPIO DEL
DISPOSITIVO
La instalación de las válvulas de desagüe de seguridad de la chimenea
térmica debe ser realizada por parte de personal técnico cualificado,
según las indicaciones de este manual y de acuerdo con las normas
vigentes.
Si las válvulas no son instaladas, puestas en funcionamiento y
mantenidas correctamente según las instrucciones de este manual,
ATENCIÓN: monte la válvula de desagüe de
seguridad de la chimenea térmica respetando el
sentido de la flecha, como en la figura adyacente.

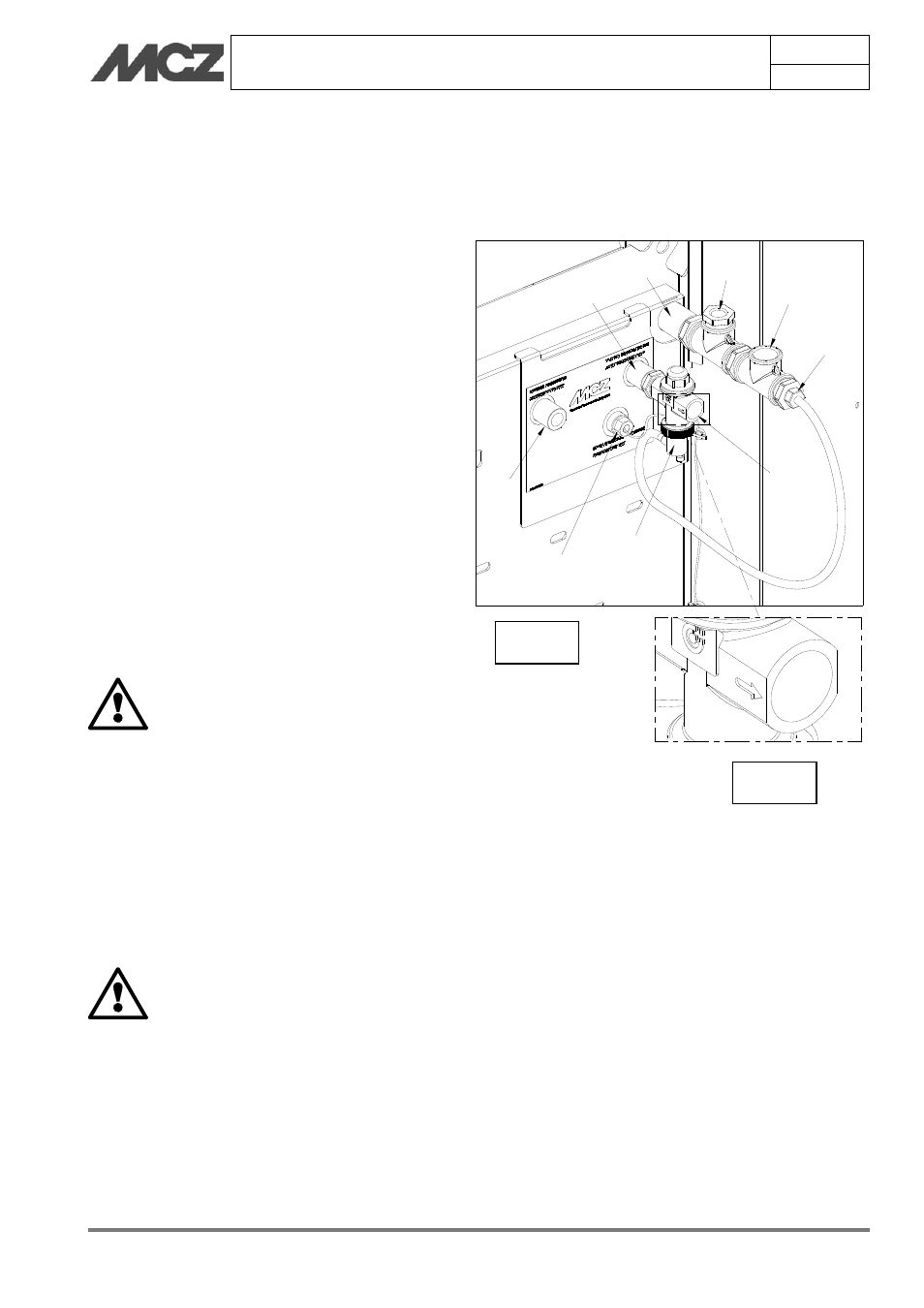

Fig.d
