MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
26
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción

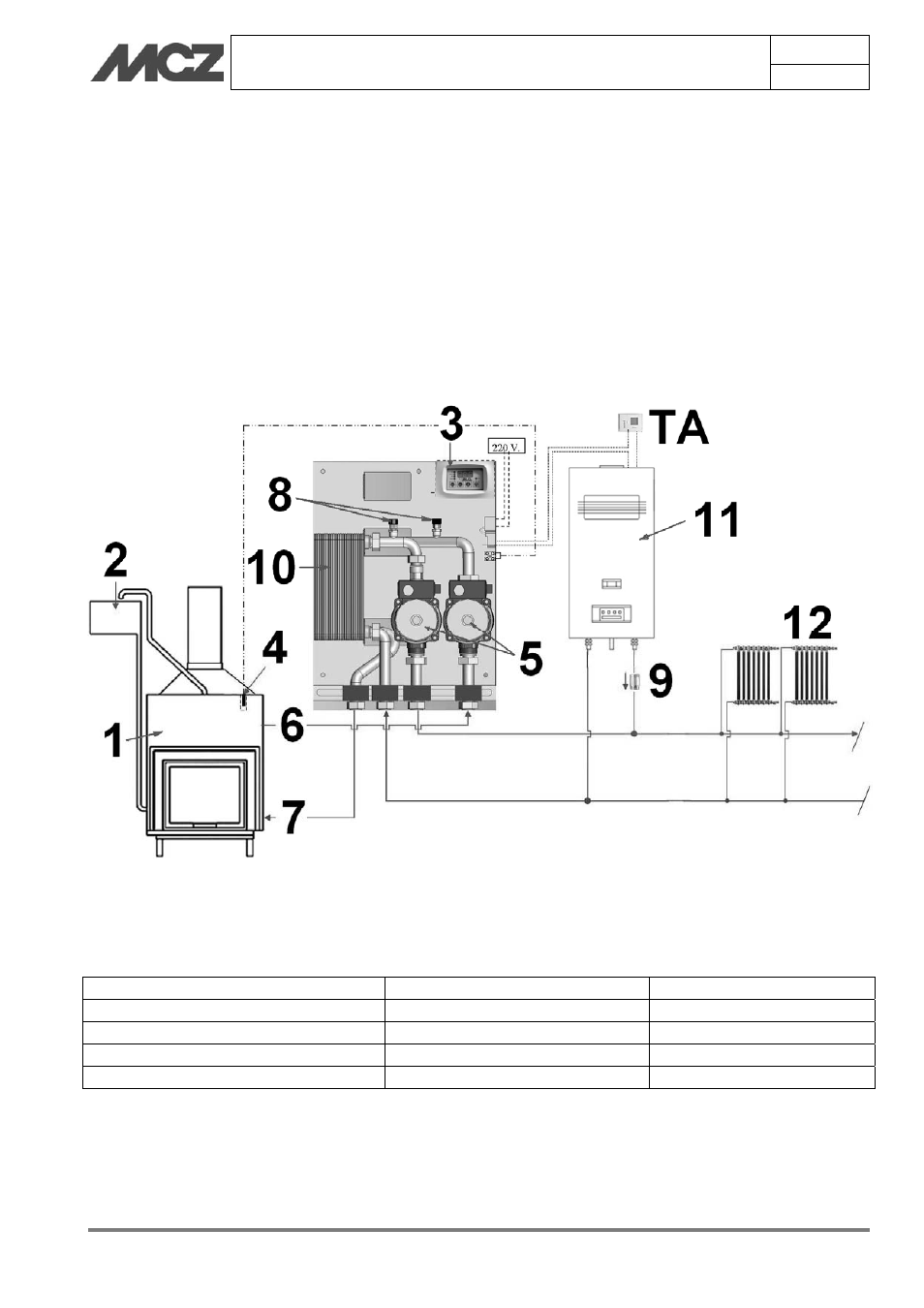

4.7.2. Esquema 2 DEPÓSITO CERRADO(KIT 2 DEPÓSITO CERRADO)
DESCRIPCIÓN: chimenea térmica combinada con caldera de gas sin producción de agua caliente sanitaria
(ACS). Se compone de un circuito primario (fuente de calor con depósito abierto) y un circuito secundario (fuente
de calor con depósito cerrado). Permite instalar el depósito de expansión justo por encima de la chimenea, a
unos 30 cm. Mediante la centralita se apaga la caldera de gas cuando la chimenea térmica alcanza la
temperatura de régimen.
ACCIONES:
- calefacción con chimenea térmica;
- calefacción con caldera;
1- Chimenea térmica
5- Circulador
9- Válvula de no retorno
2- Depósito de expansión abierto con flotador 6- Circuito de impulsión
10- Intercambiador de separación
3- Centralita
7- Circuito de retorno
11- Caldera
4- Sonda de medición de temperatura
8- Válvula de purga automática
12- Radiador
TA-Termostato de ambiente
