4.7. ESQUEMAS-EJEMPLO DE INSTALACIÓN HIDRÁULICA
La distancia del kit hidráulico indicado en los
esquemas de más abajo dentro de la zona de puntos
no debe ser superior a 1 metro con respecto a la
chimenea térmica.
Los esquemas que aparecen a continuación son solamente
indicativos. Para la conexión correcta, siga las notas y las
disposiciones del fontanero instalador, en conformidad con
las normas vigentes.

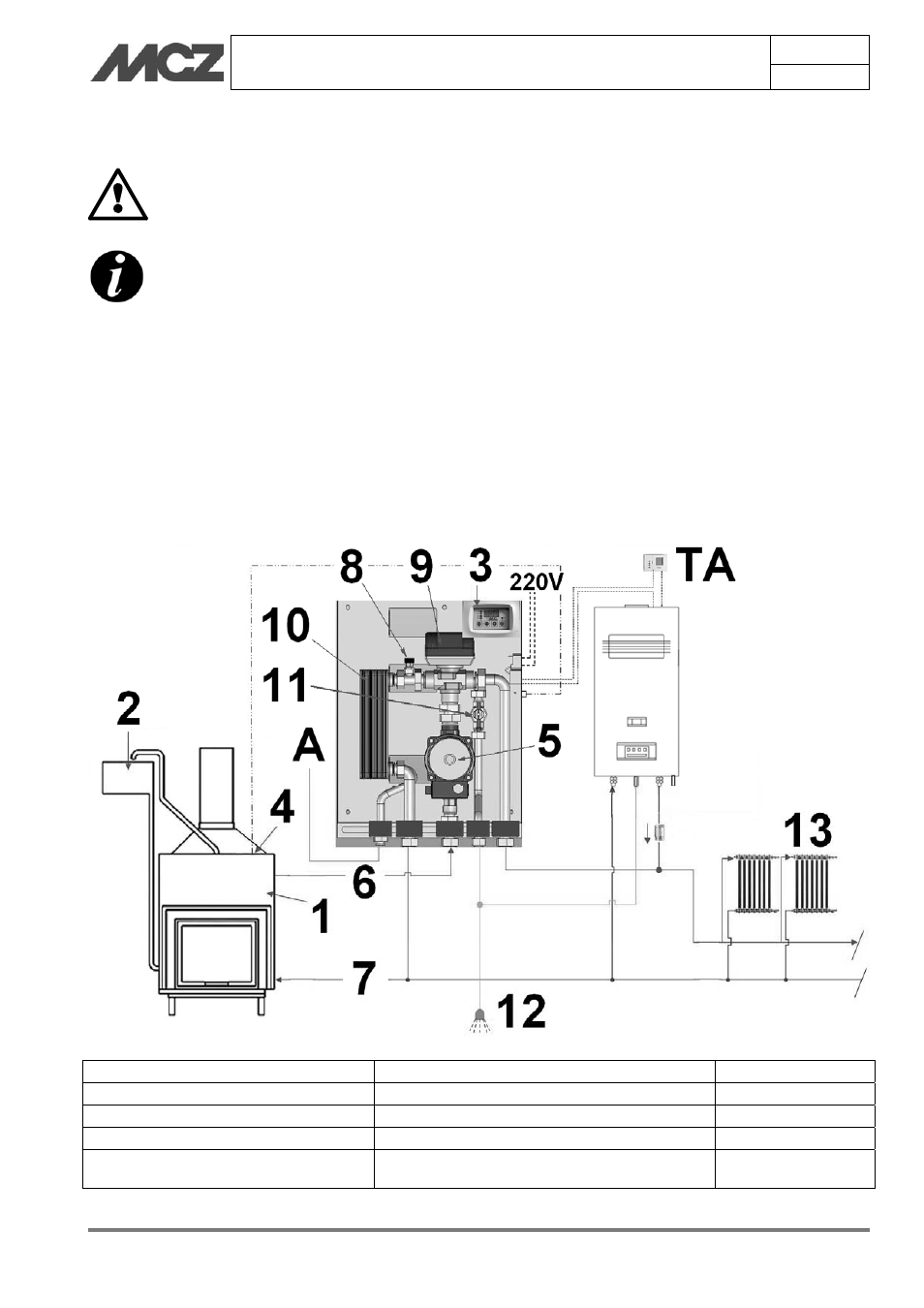

4.7.1. Esquema 1 DEPÓSITO ABIERTO (KIT 1 DEPÓSITO ABIERTO)
DESCRIPCIÓN: chimenea térmica como única fuente de calor con producción de agua caliente sanitaria (ACS).
ACCIONES:
- calefacción con chimenea térmica;
- agua caliente sanitaria con chimenea
1-Chimenea térmica
6-Circuito de impulsión
11-Flujostato
2-Depósito de expansión abierto con flotador 7-Circuito de retorno
12-Agua sanitaria
3-Centralita
8-Válvula de purga automática
13-Radiador
4-Sonda de medición de temperatura
9- Válvula de 3 vías
A- Red de agua
5- Circulador
10- Intercambiador de agua caliente sanitaria (ACS) TA-Termostato
de
ambiente
