MANUAL DE INSTALACIÓN Y USO
Capítulo 2
pág.
11
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción
30°
2.4.
CONEXIÓN CON EL CAÑÓN DE HUMOS
La conexión con el cañón de humos es una operación muy importante y debe
efectuarse con gran cuidado puesto que, en caso de que se verifiquen anomalías o
errores de fabricación, resulta realmente difícil intervenir para resolver el problema
sin tener que dañar la contra-campana. Además, la conexión se encuentra en una
zona de la chimenea en la que se alcanzan temperaturas muy elevadas, por lo que
es importante utilizar materiales idóneos, resistentes tanto al calor como a la
acidez de los humos producidos por la combustión.
Antes de iniciar las obras, es necesario prestar atención a los siguientes puntos:
 La conexión puede tener una inclinación máxima de 45° para evitar
excesivos depósitos de condensación, producida durante las fases
iniciales de encendido de la chimenea térmica, o excesivas incrustaciones
de creosota. Por otra parte, agiliza la evacuación de humos.
 Los racores deben ser metálicos, adecuados a las
condiciones específicas de funcionamiento del producto
y con marcado CE (EN1856-2). No se admite el uso de
tubos metálicos flexibles y extensibles.
 Los elementos de la conexión deben estar perfectamente sellados.
 La conexión con el cañón de humos no debe ser ni demasiado
larga, para evitar obstrucciones, ni demasiado corta, para
evitar la filtración de humos.
Con la utilización de los empalmes metálicos, es
indispensable que éstos se encuentren aislados con
materiales adecuados, como colchonetas de fibra
cerámica, para evitar deterioros de las obras de
albañilería o de la contra-campana embellecedora.
IMPORTANTE
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente encima de la campana de la
chimenea térmica, y no a lo largo del cañón de humos.
2.4.1.
Válvula de humos (opcional)
En presencia de un tiro excesivo en el cañón de chimenea, la
combustión puede ser desequilibrada y, por lo tanto, poco eficiente. En
este caso, para mejorar el rendimiento de la combustión, se
recomienda la instalación de la válvula de humos (opcional)
directamente a la salida de la chimenea térmica. En caso de que se
desee colocar el mando de regulación (B en la figura) en la parte
frontal del producto, es necesario interponer entre la chimenea térmica
y la válvula una prolongación de 25 cm del conducto de humos.
2.5.
CAÑÓN DE HUMOS
El cañón de humos es el elemento fundamental para la eliminación
de los humos y, por lo tanto, debe cumplir con los siguientes requisitos:
 Ser impermeable y estar aislado térmicamente.
 Estar fabricado con materiales idóneos para resistir al calor, a
la acción de los productos de la combustión y a los posibles
vapores de condensación.
 debe adecuarse a las condiciones específicas de
funcionamiento del producto e incluir el marcado CE (EN1856-
1, EN1443).

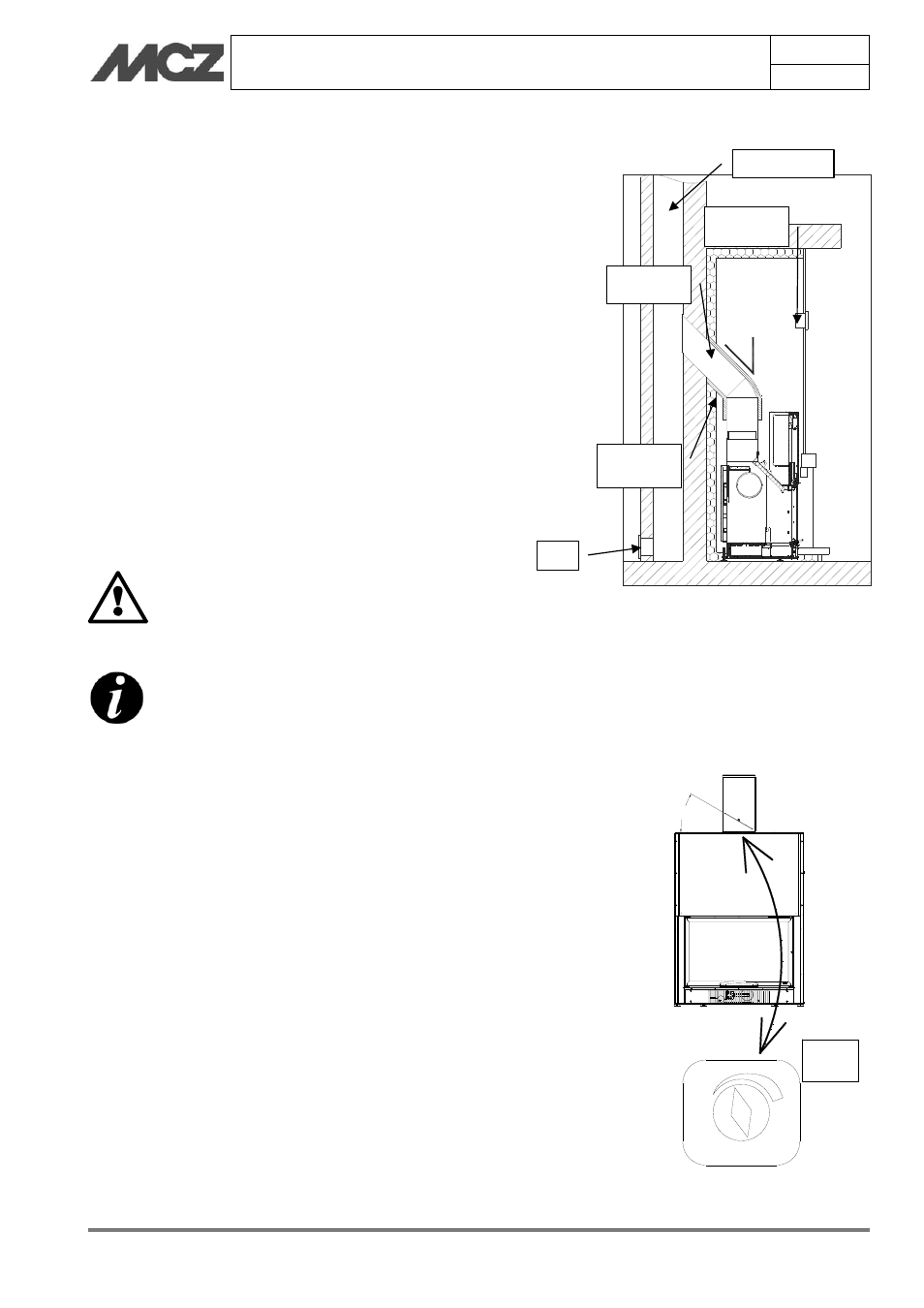

Ejemplo de empalme de chimenea
térmica a cañón de chimenea
Conexión de
humos
Cañón de humos
Rejilla de la
campana
A
45°
Representación de un cañón de chimenea
realizado colocando una puerta (A) al pie
del trecho ascendente exterior, con una
cámara con cierre estanco para la recogida
y evacuación de desechos sólidos de la
combustión.
Válvula humos
B
Aislamiento en
fibra cerámica
