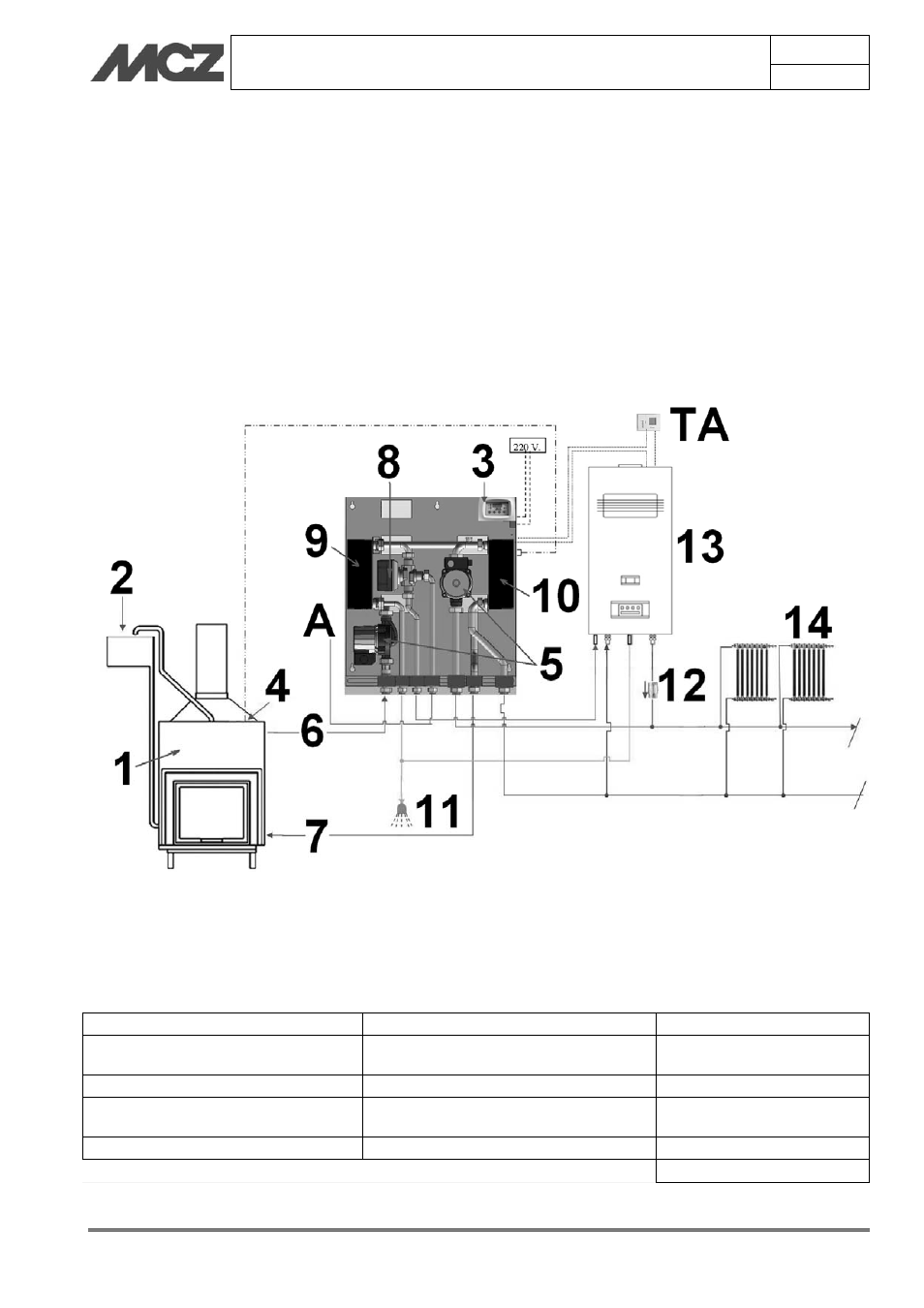

4.7.3. Esquema 3 DEPÓSITO ABIERTO(KIT 3 DEPÓSITO ABIERTO)
DESCRIPCIÓN: chimenea térmica combinada con caldera de gas con producción de agua caliente sanitaria
(ACS). Se compone de un circuito primario (fuente de calor con depósito abierto) y dos circuitos secundarios
(instalación de calefacción y agua sanitaria). Permite instalar el depósito de expansión justo por encima de la
chimenea, a unos 30 cm. Mediante la centralita se apaga la caldera de gas cuando la chimenea térmica alcanza
la temperatura de régimen. Realiza la producción de agua caliente sanitaria instantánea.
ACCIONES:
- calefacción con caldera;
- calefacción con chimenea térmica;
- agua caliente sanitaria con chimenea térmica.
1-Chimenea térmica
6-Circuito de impulsión
11- Agua sanitaria
2-Depósito de expansión abierto con
flotador
7-Circuito de retorno
12- Válvula de no retorno
3-Centralita
8- Válvula de 3 vías
13- Caldera
4-Sonda de medición de temperatura
9- Intercambiador de agua caliente sanitaria
(ACS)
14- Radiador
5- Circulador
10-Scambiatore di separazione
A-Red de agua
TA-Termostato de ambiente
