MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
19
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción
4.5.

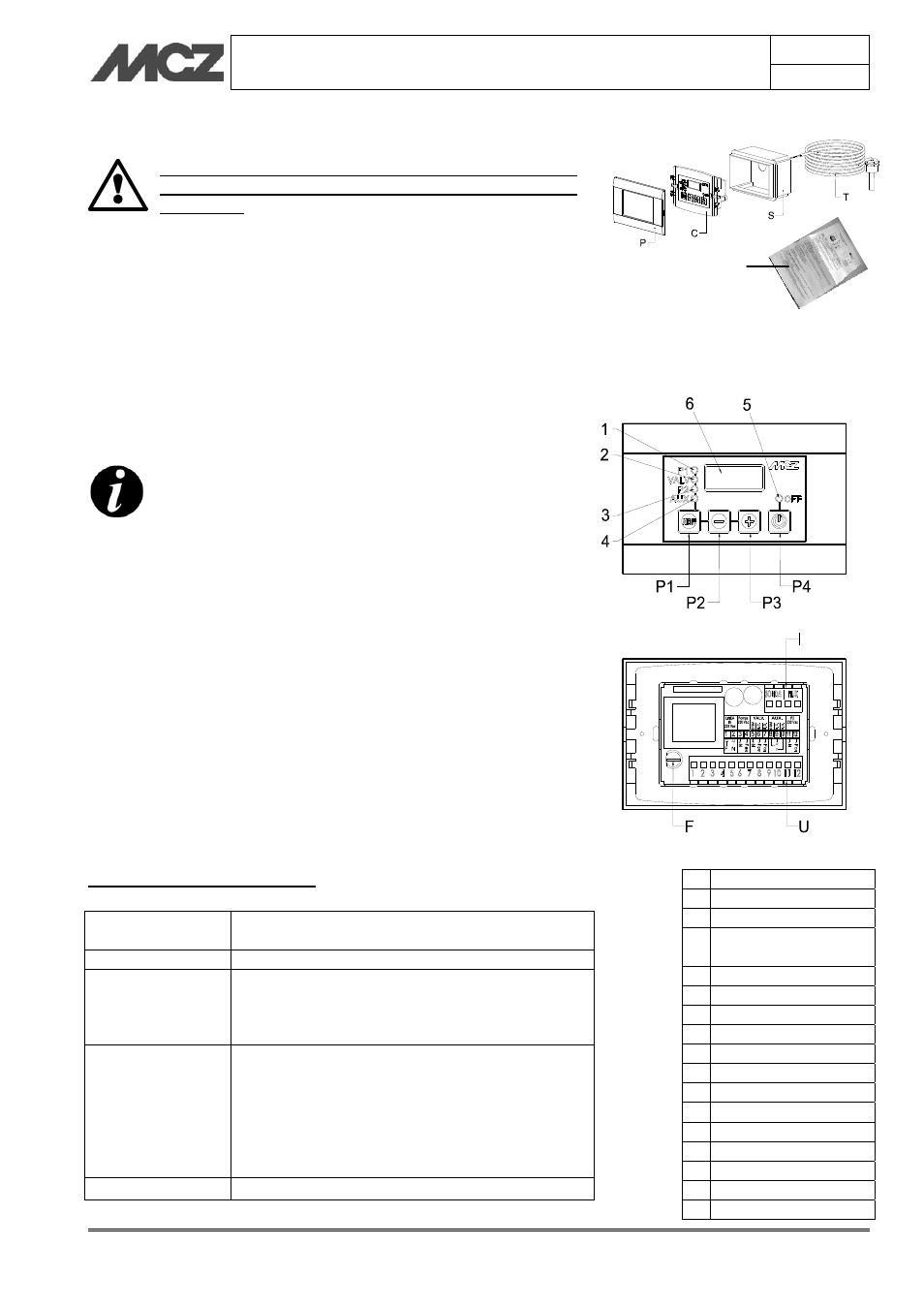

CONEXIÓN DE CENTRALITA MCZ
La empresa no responde por daños debidos a
conexiones erradas o a un uso impropio del
dispositivo
La chimenea térmica Hydrotherm debe ser controlada por una
centralita con sonda de temperatura, que permite gestionar la
activación de la bomba y el avisador acústico de temperatura de
seguridad superada.
La centralita MCZ se compone de:
 Caja empotrable (S).
 Sonda de lectura de la temperatura (T).
 Placa (P).
 Cuerpo centralita (C).
 Hoja de instrucciones (K).
El cuadro de control debe instalarse en una posición
alejada de fuentes de calor y, a la vez, a una distancia
que permita que las longitudes de los cables
entregados sean suficientes.
La caja no se debe instalar en la campana del
revestimiento. Los cables no deben permanecer en
contacto con la estructura metálica.
Durante la instalación de cuadro de control, es necesario prever un
cable de alimentación de 230 V ca - 50 Hz
4.5.1. Termorregulador MCZ
El termorregulador tiene la función de:
 Detectar, medir y mostrar la temperatura de la caldera.
 Controlar los dispositivos de control presentes en la instalación.
 Indicar, mediante señal acústica y luminosa, cuando la caldera
 supera la temperatura de seguridad.
CARA TERÍSTICAS TÉCNICAS
Alimentación:
230 V ca 10%~ 50 Hz; Fusible de protección T3,
15 A
Potencia absorbida 2 VA~
Sonda para
temperatura:
En cable de silicona/pvc
Temperatura de funcionamiento: -50°C /
130 °C
Límites de medición: 0 – 99 °C Precisión:
 1°C
Salidas:
Salida BOMBA:
alimentada a 230 V ca - capacidad máx. 5 A - 250
V ca
Salida VÁLV.:
contacto libre - capacidad máx. 5 A - 250 V ca
Salida AUX.:
contacto libre - capacidad máx. 5 A - 250 V ca
Dimensiones: Termorregulador empotrable: 120 x 80 x 50 [mm]
P Placa
C Centralita
S Caja
empotrable
T Sonda de
temperatura
I Entradas
U Salidas
F Fusible
P1 Botón MENU
P2 Botón de aumento
P3 Botón de disminución
P4 Botón ON/OFF
1 Led bomba 1
2 Led válvula 3 vías
3 Led bomba 2
4 Led
auxiliar
5 Led ON/OFF
6 Pantalla
K
