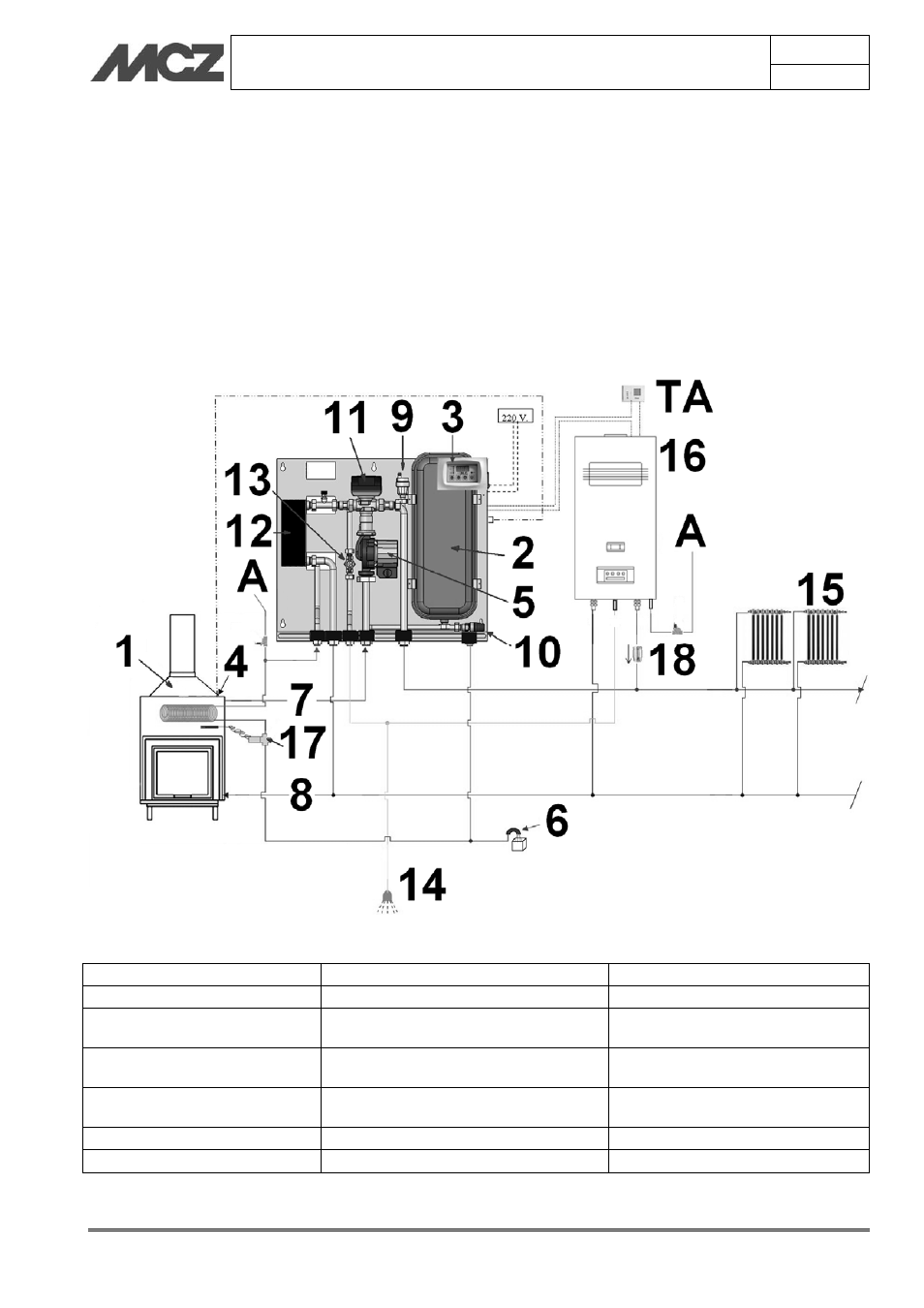

4.7.5. Esquema 2 DEPÓSITO CERRADO
DESCRIPCIÓN: chimenea térmica con producción de agua caliente sanitaria (ACS).
ACCIONES:
- calefacción con caldera;
- calefacción con chimenea térmica;
- agua caliente sanitaria con caldera y calefacción con chimenea térmica;
- agua caliente sanitaria con chimenea térmica y calefacción con caldera.
1- Chimenea térmica
8- Circuito de retorno
15- Radiador
2- Depósito de expansión
9- Válvula de purga automática
16- Caldera
3- Centralita
10- Válvula de seguridad
17- Válvula de desagüe chimenea
térmica
4- Sonda de medición de
temperatura
11- Válvula de 3 vías
18- Válvula de no retorno
5-
Circulador
12- Intercambiador de agua caliente
sanitaria (ACS)
A- Red de agua
6- Desagüe del rebosadero
13- Flujostato
TA-Termostato de ambiente
7- Circuito de impulsión
14- Agua sanitaria
