MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
18
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción
25
80
100 80
100
80
10
0

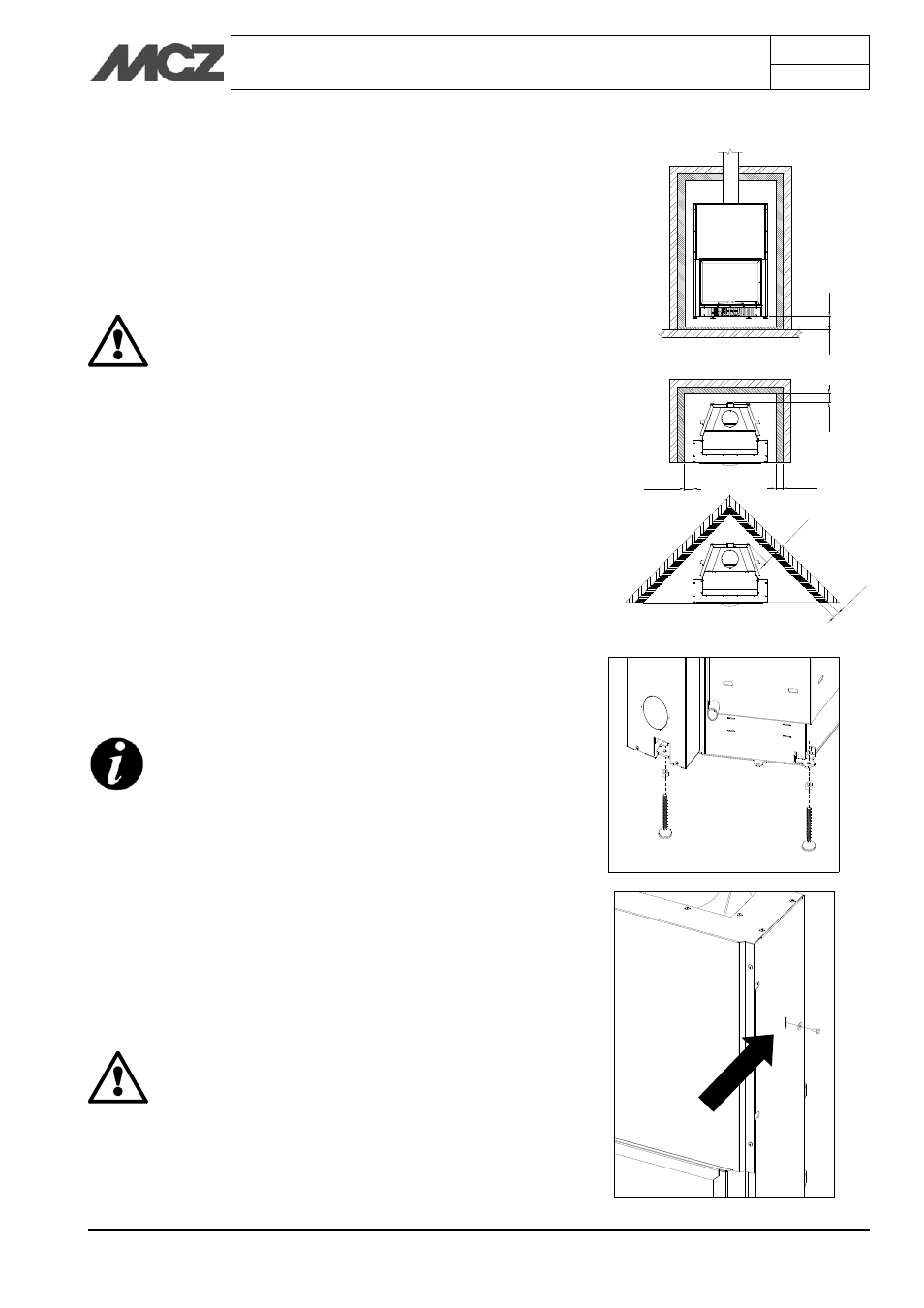

Realice el montaje en seco del plano del fuego del revestimiento,
dejando una apertura de 1 cm para el aislamiento
En caso de instalación cerca de material inflamable, respete unas
medidas mínimas de seguridad:
 Distancia de las paredes laterales y trasera: 100 mm
 Altura desde el suelo: 80 mm
 Material aislante en las paredes laterales y trasera: 80 mm
 Material aislante en el suelo: 25 mm
Si la chimenea térmica se coloca en un suelo o cerca
de paredes inflamables, se recomienda un
aislamiento adecuado.
Las boquillas de salida de aire caliente deben
colocarse a, al menos, 300 mm de distancia de otros
materiales (por ejemplo, cortinas)
4.3.
REGULACIÓN DE LA ALTURA Y DEL NIVELADO
La chimenea térmica Hydrotherm se entrega con patas de regulación
que tienen la finalidad de permitir una cómoda regulación del nivelado
del plano del fuego de la chimenea térmica. Las patas permiten una
regulación de 6-7 cm aproximadamente y se deben montar en los
estribos predispuestos (ver figura).
Para aquellos que deseen elevar la chimenea térmica en más de 6 o 7
cm, es necesario crear un pedestal de albañilería sobre el que apoyar el
producto. En cualquier caso, no eliminar las patas, ya que son
indispensables para el nivelado.
Si la chimenea térmica no se coloca con el nivelado
adecuado, se corre el riesgo de que la puerta no se cierre
a la perfección y, por lo tanto, de que los contrapesos
internos golpeen contra la estructura, causando ruidos
cada vez que se levante o se baje la puerta.
También es posible regular el nivelado de la chimenea
térmica probando el deslizamiento de la puerta hasta
que los contrapesos dejen de hacer ruido.
4.4.
DESBLOQUEO DE LOS CONTRAPESOS
La chimenea térmica se entrega con los contrapesos de deslizamiento
bloqueados, para evitar que, durante el transporte, produzcan golpes
peligrosos que podrían dañar tanto las partes implicadas en el
deslizamiento como la puerta y el vidrio cerámico correspondiente.
Quitar los tornillos de fijación de los contrapesos sólo
después de haber colocado la chimenea térmica y
haber comprobado que el vidrio esté íntegro.
NO MOVER NI DESPLAZAR LA CHIMENEA TÉRMICA SIN
LOS TORNILLOS DE FIJACIÓN DE LOS CONTRAPESOS.
Los daños provocados por la inobservancia de esta regla
serán a cargo del cliente o del responsable directo.
