MANUAL DE INSTALACIÓN Y USO
Capítulo 2
pág.
12
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción
 debe estar dimensionada correctamente para cumplir las
exigencias de tiro/salida de humos necesario para el correcto
funcionamiento del producto (EN13384-1).
 Dejar una sección interna, preferiblemente circular.
 Si ya existía antes y ha funcionado previamente, es necesario limpiarla.
El cañón de humos es de una importancia primaria
para el funcionamiento correcto y la seguridad de la
chimenea térmica.

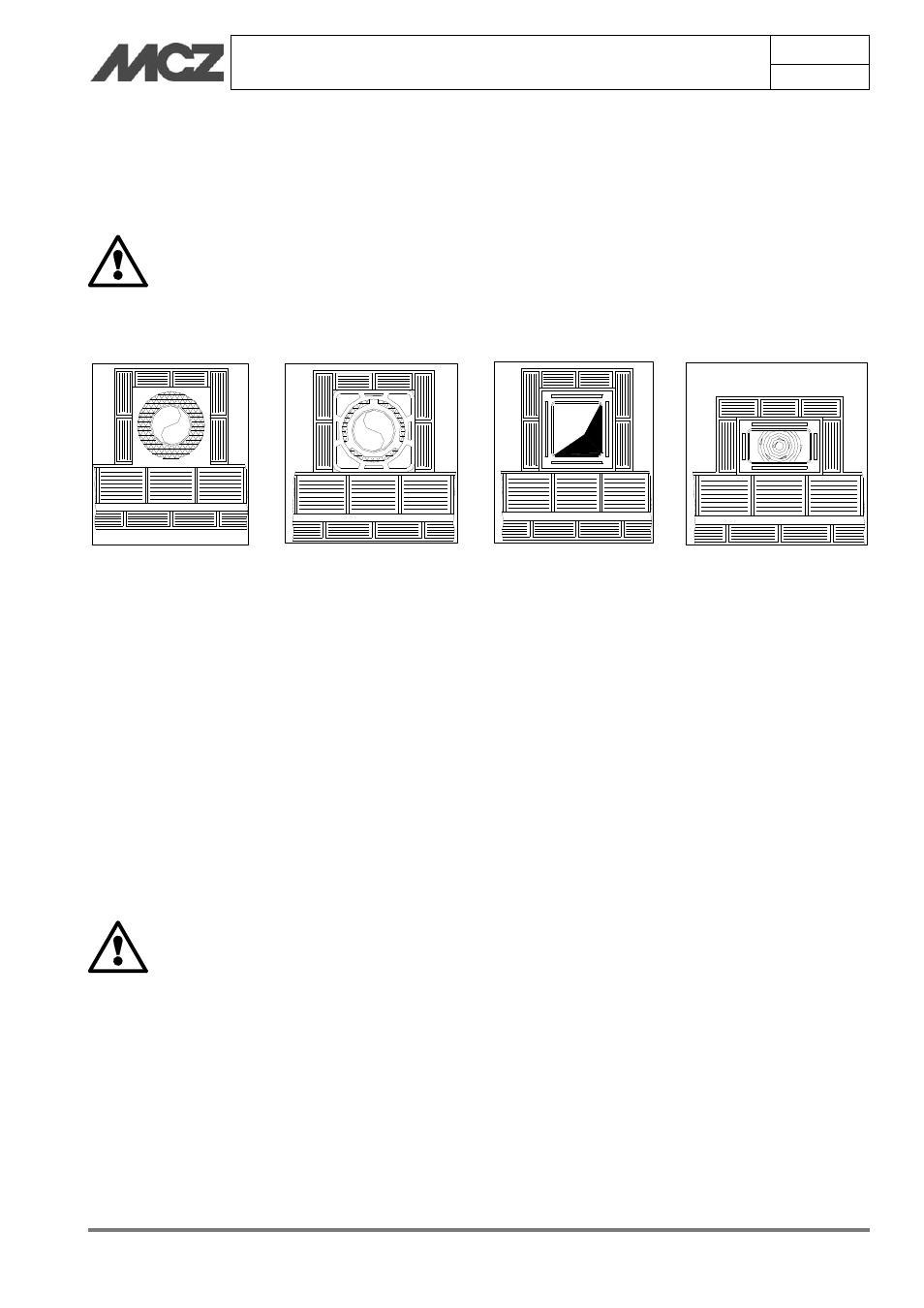

2.5.1. Ejemplos de cañones de humos
En aquellos cañones de humos con sección cuadrada o rectangular, las
aristas deben estar redondeadas con un radio de, al menos, 20 mm. Para la
sección rectangular, la proporción de los lados internos debe ser de ≤1,5.
Las secciones/largos del conducto de humos indicados en la tabla de
datos técnicos están indicados para una correcta instalación. Las
posibles configuraciones alternativas deben dimensionarse
correctamente según la norma EN13384-1.
Es aconsejable que el conducto de humos posea una cámara de
recogida de materiales sólidos bajo la entrada del canal de humo, de
manera que pueda abrirse e inspeccionarse con facilidad desde una
puerta de cierre hermético.
IMPORTANTE
En caso de que haya dudas acerca de las prestaciones
del cañón de humos o de que sus dimensiones sean
distintas de las recomendadas, le aconsejamos
encarecidamente que llame a un instalador autorizado
por MCZ para que realice un estudio del lugar y
mediciones instrumentales de las prestaciones de del
cañón de humos (mediciones con micromanómetro)
MCZ S.p.A. declina toda responsabilidad con respecto
a un mal funcionamiento de la chimenea térmica si
éste se debe a un cañón de humos de dimensiones no
adecuadas o instalado de tal forma que no satisfaga
los requisitos enumerados.
Cañón de humos de acero
inoxidable 316 con doble
cámara aislada con fibra
cerámica o equivalente,
con una resistencia de 400
°C.
EXCEPCIONAL
Cañón de humos de refractario
con cámara doble aislada y
envoltura externa de hormigón
aligerado con algún material
alveolar como la arcilla.
BUENA
Cañón de humos tradicional
de arcilla, sección cuadrada
con insertos aislantes vacíos.
BUENA
Evitar cañones de humos de
sección rectangular cuyo lado
mayor sea el doble del menor,
como 20x40 o 15x30.
MEDIOCRE
