MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
33
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción
pueden no funcionar correctamente y pueden poner al usuario en
peligro. Asegúrese de que todos los empalmes de conexión sean de
estanqueidad hidráulica. Cuando realice las conexiones hidráulicas,
preste atención a no forzar mecánicamente las roscas del cuerpo de la
válvula. Con el tiempo pueden producirse roturas, con pérdidas
hidráulicas que dañarían las cosas y a las personas. Temperaturas del
agua superiores a 50°C pueden provocar graves quemaduras. Durante
la instalación, puesta en funcionamiento y mantenimiento de las
válvulas de desagüe de seguridad térmica, adopte las medidas
necesarias para que estas temperaturas no conlleven peligro para las
personas.
4.9. KIT DE INSTALACIÓN
Los kits han sido realizados para facilitar las tareas del instalador en el
montaje de las chimeneas térmicas; de hecho, incluyen todos los
componentes necesarios para una instalación correcta del producto.
Los aparatos incluidos en los kits deben protegerse
oportunamente de la radiación térmica del
monobloque mediante el uso de materiales aislantes.
Los kits deben instalarse en posición vertical, como
en las imágenes que se dan abajo, de tal forma que
las purgas de aire puedan funcionar correctamente.

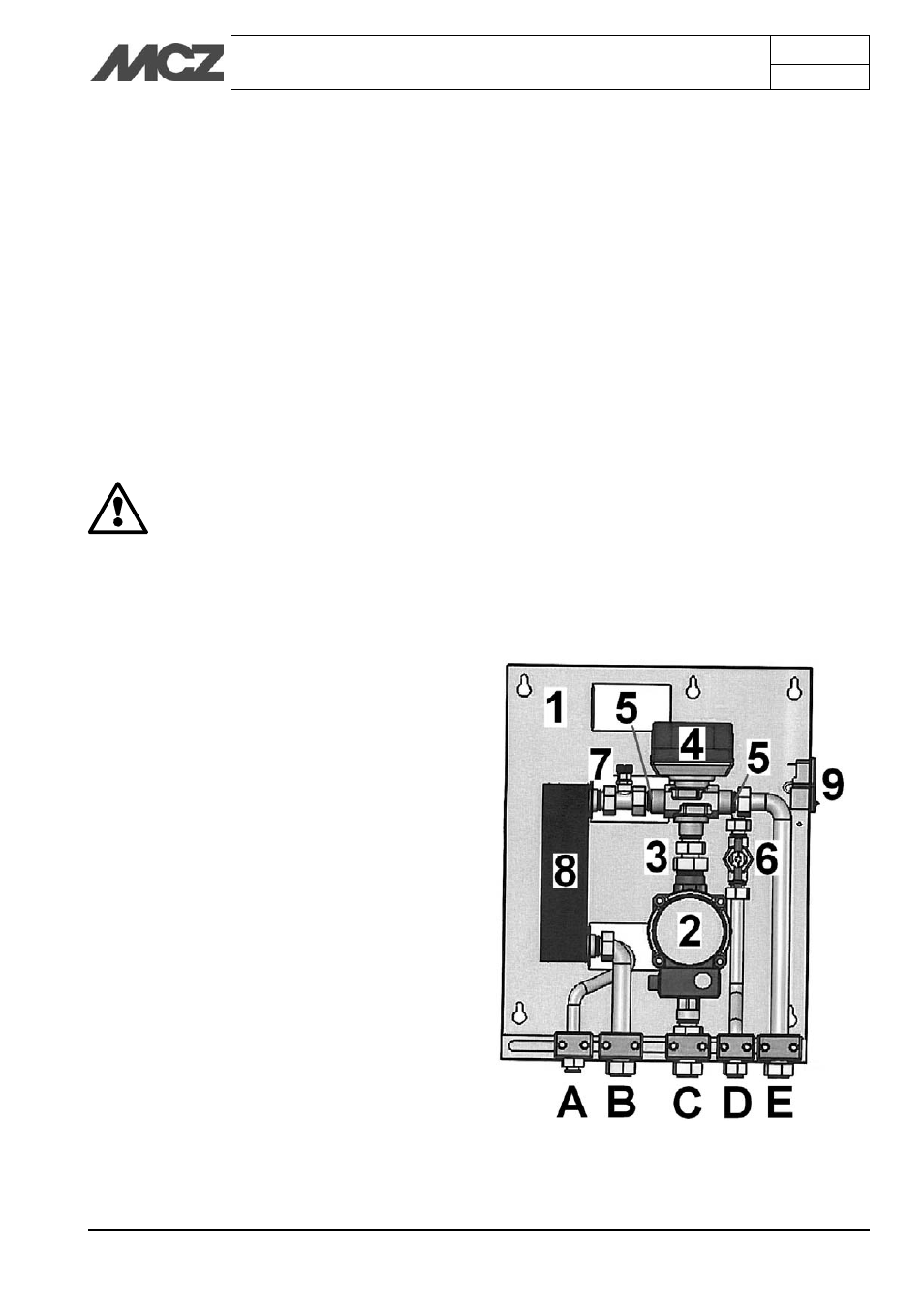

4.9.1. Kit 1 DEPÓSITO ABIERTO
(Cód. MCZ 4015008022C)
1) Soporte en chapa
2) Circulador
3) Válvula de no retorno 1,5”
4) Válvula de 3 vías
5) Válvula de no retorno ¾”
6) Flujostato
7) Válvula de purga
8) Intercambiador agua caliente sanitaria (ACS)
9) Caja de derivación eléctrica
A) Impulsión de red de agua ½”
B) Retorno chimenea térmica ¾”
C) Salida ACS chimenea térmica ½”
D) Impulsión chimenea térmica ¾”
E) Impulsión instalación ¾”
