MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
20
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción

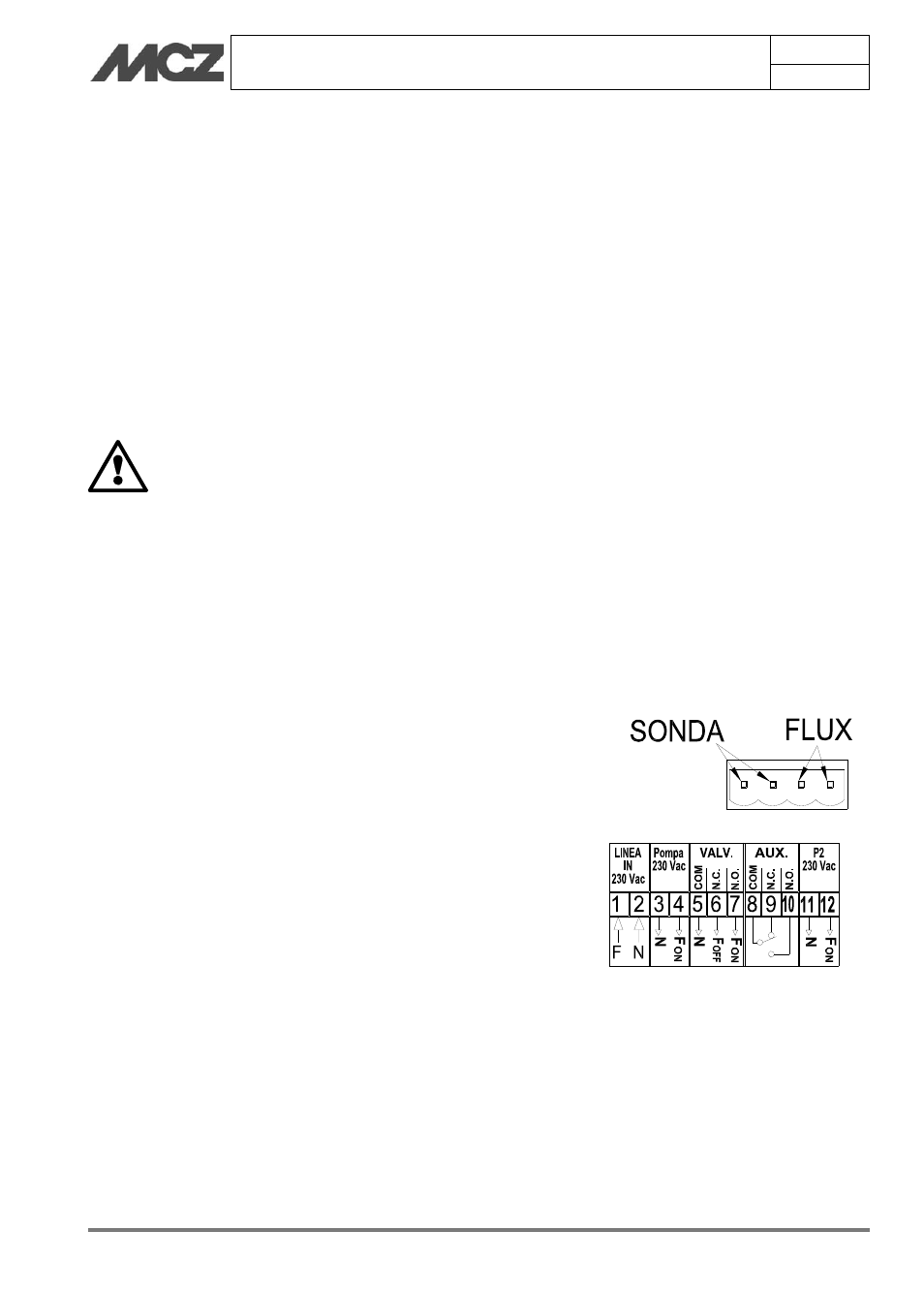

4.5.2. Conexión eléctrica de la centralita MCZ
El termorregulador se compone de:
 Centralita empotrable.
 Caja hembra.
 Sonda térmica y pozo (se incluyen en el suministro)
Para permitir un funcionamiento correcto y evitar daños a las partes
eléctricas y electrónicas:
 Coloque el dispositivo en un lugar seco y alejado de fuentes de
calor directas.
 Coloque la SONDA, usando el colector adecuado, de tal forma
que mida correctamente la temperatura de la caldera, evitando
el contacto directo o indirecto con la llama.
 Colocar la caja de contención sin el cuerpo de la centralita.
La instalación y las conexiones eléctricas deben
realizarse por parte de personal electricista
cualificado y equipado correctamente.
La conexión a la red de alimentación debe ser
realizada sólo después de la fase de conexión de los
cables en la bornera.
LÍNEA
Conectar a las borneras [1] y [2] la línea eléctrica de 230 V ca 10% -
~50 Hz para dar tensión a la centralita. Fusible de protección T3, 15 A
ENTRADAS (I)
Sonda: conexión a la sonda de la chimenea térmica que tiene la
finalidad de detectar la temperatura en la instalación.
Campo de temperatura 0 – 100 °C
Flux: consenso ON/OFF para conectar un flujostato o un termostato
de una caldera de agua sanitaria.
SALIDAS (U)
Bomba: conexión de la bomba de circulación de agua en la instalación
de calefacción. Bornes [3] y [4]
Válv.: conexión de una posible electroválvula de dos o tres hilos con
función de válvula sanitaria. Bornes [5], [6] y [7]
Aux.: conexión auxiliar para conectar una posible caldera de gas
para controlar su apagado. Bornes [8], [9] y [10]
P2: Conexión de la bomba de circulación del agua sanitaria.
Bornes [11] y [12]
