MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
34
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la reproducción

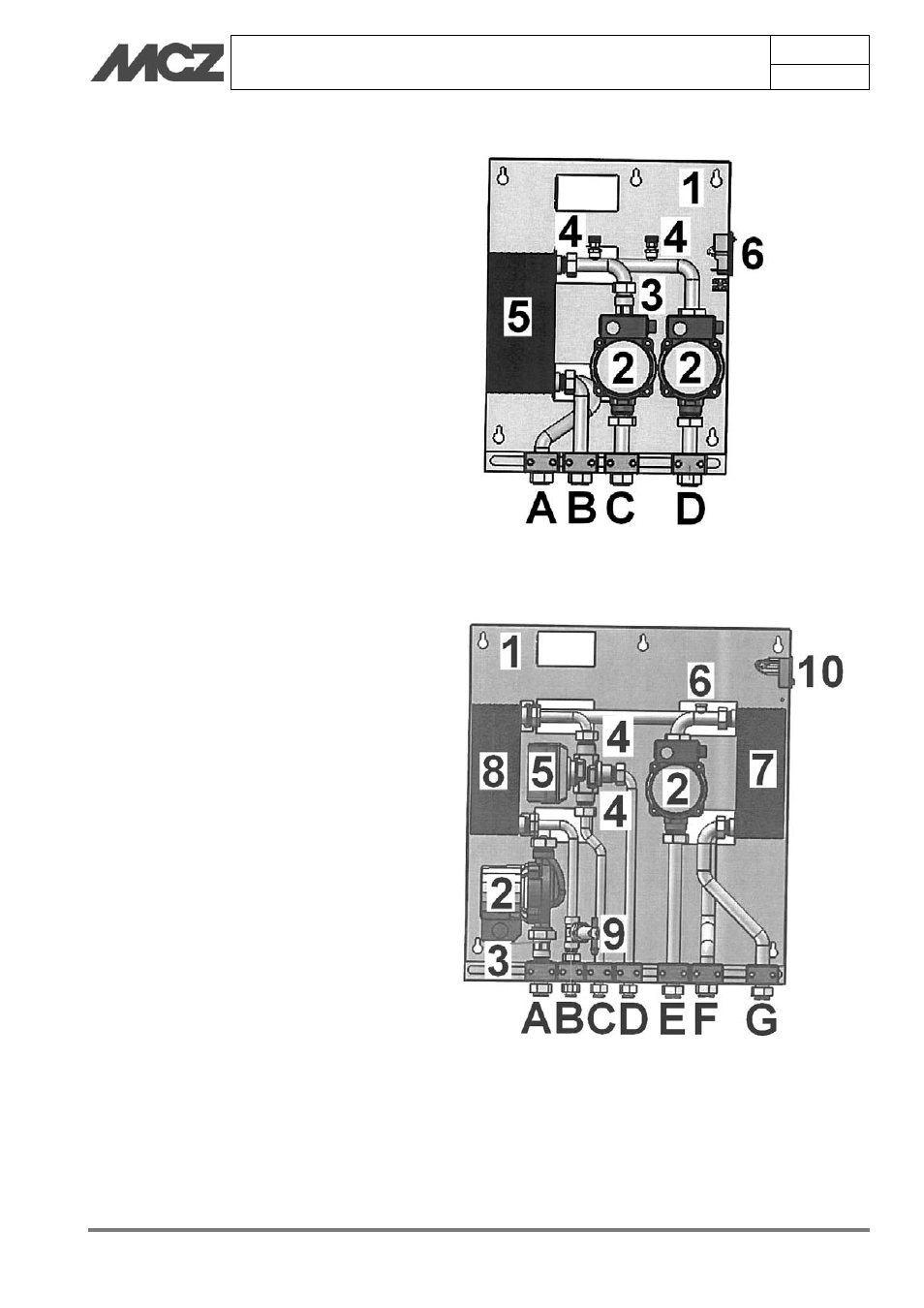

4.9.2. Kit 2 DEPÓSITO ABIERTO
(Cód. MCZ 4015008023)
1) Soporte en chapa
2) Circulador
3) Válvula de no retorno 1,5”
4) Válvula de purga
5) Intercambiador de separación
6) Caja de derivación eléctrica
A) Retorno instalación ¾”
B) Impulsión instalación ¾”
C) Retorno chimenea térmica ¾”
D) Impulsión chimenea térmica ¾”
4.9.3. Kit 3 DEPÓSITO ABIERTO
(Cód. MCZ 4015008024)
1) Soporte en chapa
2) Circulador
3) Válvula de no retorno 1,5”
4) Válvula de no retorno ¾”
5) Válvula de 3 vías
6) Válvula de purga
7) Intercambiador de separación
8) Intercambiador agua caliente sanitaria (ACS)
9) Flujostato
10) Caja de derivación eléctrica
A) Retorno instalación ¾”
B) Impulsión instalación ¾”
C) Retorno chimenea térmica ¾”
D) Impulsión chimenea térmica ¾”
E) Salida ACS chimenea térmica ½”
F) Impulsión ACS caldera ½”
G) Impulsión de red de agua ½”
