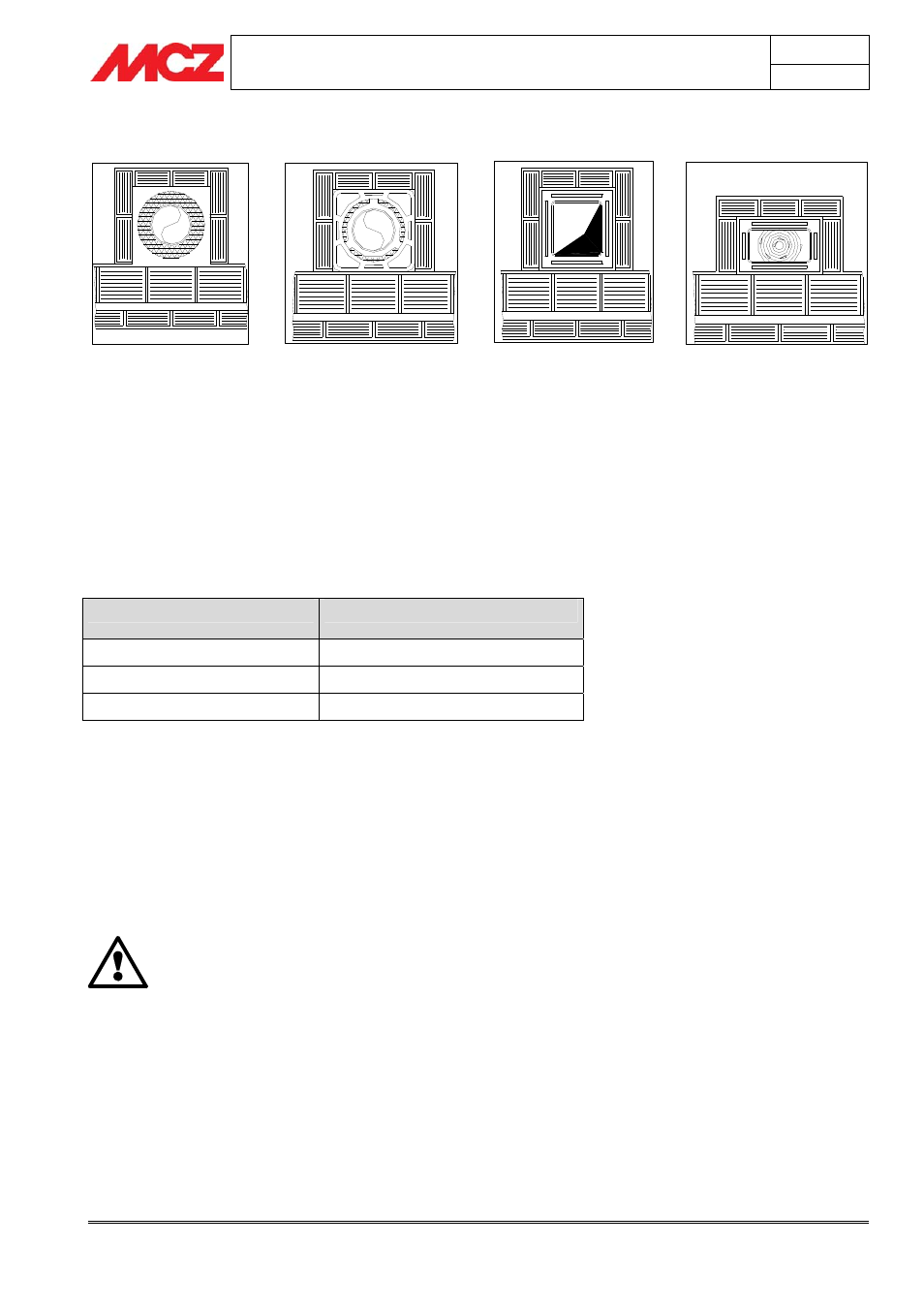

2.5.1. Ejemplos de cañones de humos
En aquellos cañones de humos con sección cuadrada o rectangular, las
aristas deben estar redondeadas con un radio de, al menos, 20 mm. Para la
sección rectangular, la proporción de los lados internos debe ser de ≤1,5.
La sección recomendada del cañón de humos, en función de su
longitud, se muestra en el siguiente cuadro:
Altura (m) Sección (cm²)
De 3,5 a 5 m 900 (30x30 cm o ∅ 30 cm)
De 5 a 7 m 625 (25x25 cm o ∅ 25 cm)
Más de 7 m 400 (20x20 cm o ∅ 20 cm)
Nota: Una sección demasiado pequeña o demasiado grande provoca
una disminución del tiro y un escaso aislamiento.
Para secciones particulares o variaciones de sección o recorrido, deberá
efectuarse una prueba de funcionamiento del sistema de evacuación de
humos en conformidad con la UNI 9615.
Es aconsejable que el conducto de humos posea una cámara de
recogida de materiales sólidos bajo la entrada del canal de humo, de
manera que pueda abrirse e inspeccionarse con facilidad desde una
puerta de cierre hermético.
IMPORTANTE
En caso de que haya dudas acerca de las prestaciones
del cañón de humos o de que sus dimensiones sean
distintas de las recomendadas, le aconsejamos
encarecidamente que llame a un instalador autorizado
por MCZ para que realice un estudio del lugar y
mediciones instrumentales de las prestaciones de del
cañón de humos (mediciones con micromanómetro)
MCZ S.p.A. declina toda responsabilidad con respecto
a un mal funcionamiento de la chimenea térmica si
éste se debe a un cañón de humos de dimensiones no
adecuadas o instalado de tal forma que no satisfaga
los requisitos enumerados.
Cañón de humos de acero
AISI 304 con doble cámara
aislada con fibra cerámica
o equivalente, con una
resistencia de 400 °C.
EXCEPCIONAL
Cañón de humos de refractario
con cámara doble aislada y
envoltura externa de hormigón
aligerado con algún material
alveolar como la arcilla.
BUENA
Cañón de humos tradicional
de arcilla, sección cuadrada
con insertos aislantes vacíos.
BUENA
Evitar cañones de humos de
sección rectangular cuyo lado
mayor sea el doble del menor,
como 20x40 o 15x30.
MEDIOCRE
