CHIMENEA TÉRMICA AIRSYSTEM
Capítulo 4
MANUAL DE INSTALACIÓN Y USO
pág.
21
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
•
Es necesario limpiar periódicamente filtros o redes para
garantizar el paso del aire.
•
Si la chimenea térmica o el kit de ventilación se
encuentran en funcionamiento, no obstruir, por ningún
motivo, las tomas de aire
4.8. INSTALACIÓN DEL KIT DE VENTILACIÓN FORZADA
4.8.1. Componentes del Kit VF 480-620 m
3
/h con centralita FC715 (línea
Airsystem)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
Giallo-verde
Marrone
Celeste

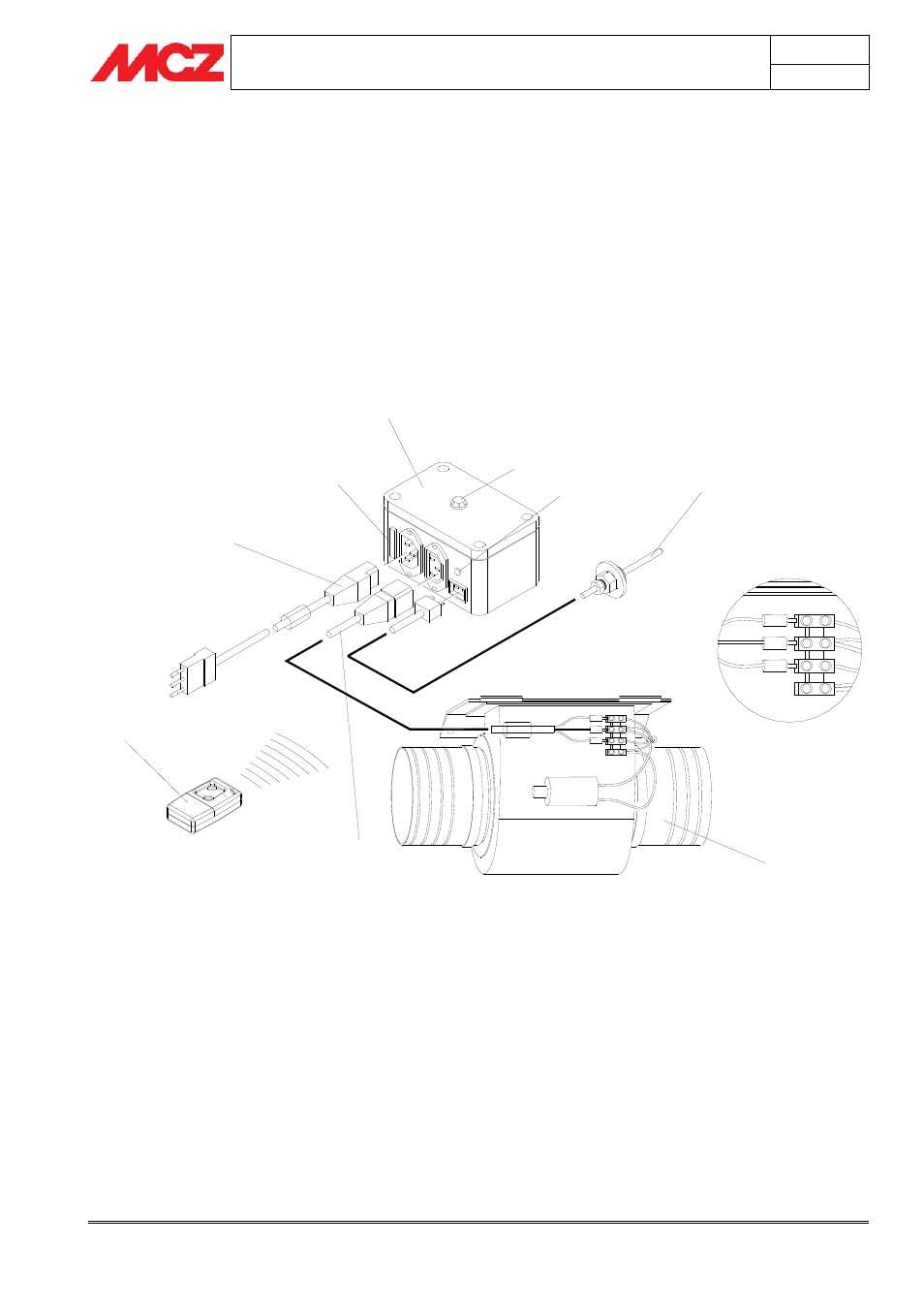

Esquema 1 – Cableado del Kit VF para Airsystem (a excepción de Airsystem B70) con centralita FC715
1. Mando a distancia con batería interna
2. Cable del ventilador con clavija y terminales
3. Cable de alimentación con clavija y toma
4. Alimentador con receptor de radio incorporado
5. Ventilador de 480/620 m3/h
6. Cable sonda silicónico con conector de encaje
rápido y sonda electrónica (para centralita mod.
FC715)
