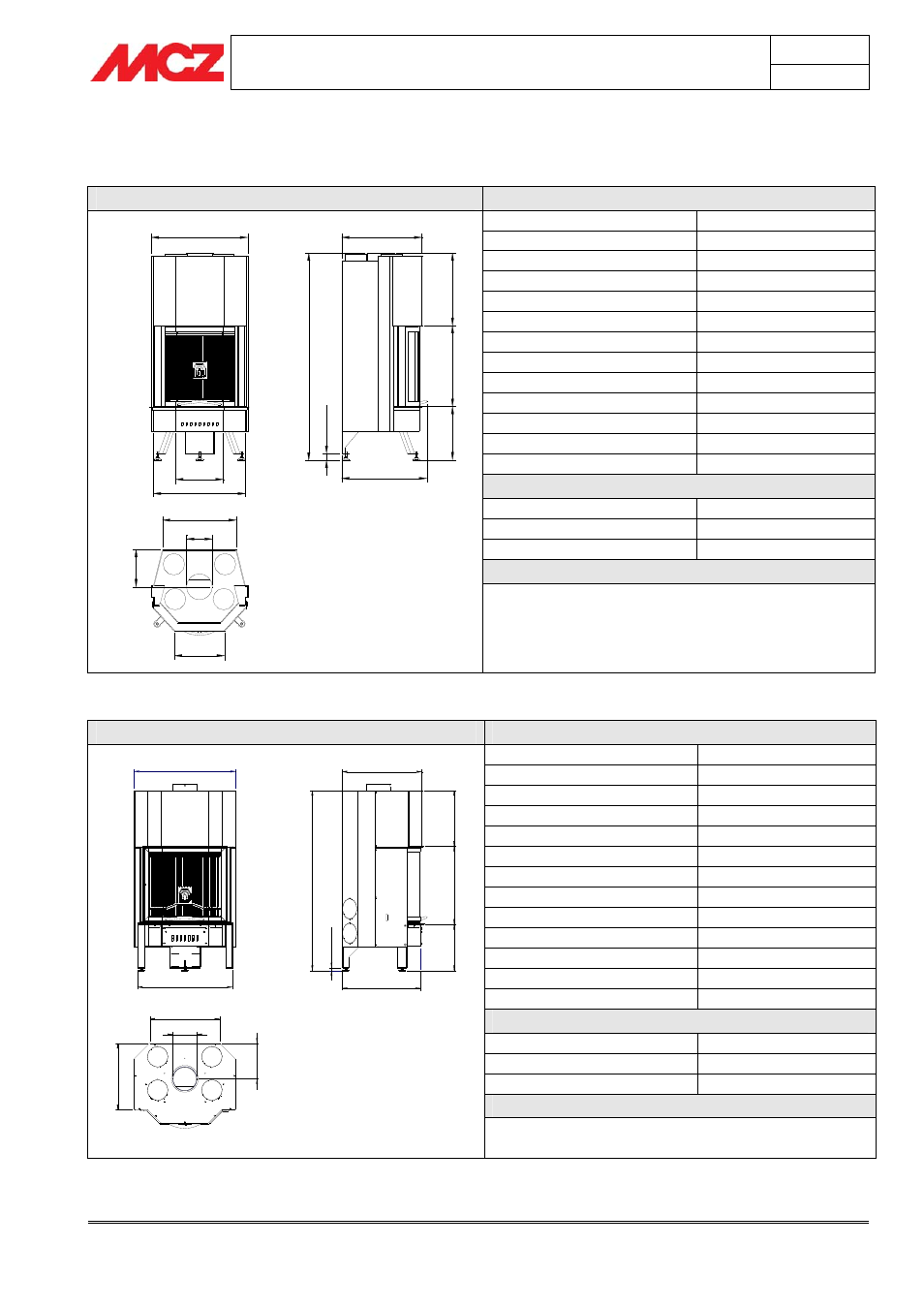

3. DIMENSIONES Y CARACTERÍSTICAS TÉCNICAS
Airsystem E50 Características técnicas
Tipo de combustible Leña - Troncos
Consumo horario 2,3 kg/h – 1,6 kg/h
Potencia térmica máxima kW 8,2 Kcal 7052
Rendimiento 75,2%
Volumen que puede calentarse *
176/40 - 201/35 - 235/30
Tiro mínimo 12 Pa / 0,12 mbar
Temperatura humos 206 °C
Salida humos Ø 18 cm
Dimensiones hogar -
Peso neto 180 Kg
Toma de aire exterior comburente cm² 150
Emisión de CO en los humos (13%O
2
) 0,23%
Caudal másico de los humos 12,5 g/s
Cañón de humos
Hasta 5 m 20x30 cm Ø22
Entre 5 y 7 m 20x20 cm Ø20
Más de 7 m 18x18 cm Ø18
Notas
665
640
327
345
510
2
0
-4
0
1
4
0
0
-1
4
2
0
3
4
5
-3
6
5
590
5
0
0
5
5
5
560
Ø180
2
6
0
La estufa es un aparato de combustión intermitente
* Datos que pueden variar en función del combustible usado
Airsystem E60 Características técnicas
Tipo de combustible Leña - Troncos
Consumo horario 3,1 kg/h – 2,2 kg/h
Potencia térmica máxima kW 10 Kcal 8600
Rendimiento 74,8%
Volumen que puede calentarse *
215/40 - 246/35 - 287/30
Tiro mínimo 12 Pa / 0,12 mbar
Temperatura humos 300 °C
Salida humos Ø 18 cm
Dimensiones hogar -
Peso neto 225 Kg
Toma de aire exterior comburente cm² 150
Emisión de CO en los humos (13%O
2
) 0,08%
Caudal másico de los humos 12 g/s
Cañón de humos
Hasta 5 m 20x30 cm Ø22
Entre 5 y 7 m 20x20 cm Ø20
Más de 7 m 18x18 cm Ø18
Notas
748 588
1
3
2
8
-1
3
4
8
2
0
-4
0
4
1
1
5
7
7
3
4
0
-3
6
0
576
4
9
1 2
6
2
515
Ø180
700
La estufa es un aparato de combustión intermitente
* Datos que pueden variar en función del combustible usado
