CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
29
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
La chimenea térmica y las partes del revestimiento se deben fijar entre
ellas SIN CONTACTO ALGUNO CON LA ESTRUCTURA DE ACERO
para evitar la transmisión del calor a los mármoles o a las piedras y
para consentir las normales dilataciones térmicas. Cuidado con los
acabados de madera, como travesaños o repisas.
Se recomienda realizar la contra-campana en cartón-yeso de
tipo ignífugo de espesor 15/20 mm con armazón autoportante en
perfil galvanizado, para que el peso no caiga sobre los componentes del
revestimiento (travesaños de madera o arquitrabes de mármol), sin
estructura portante. También para poder intervenir fácilmente en
caso de anomalías y operaciones futuras de mantenimiento.
Realizar el montaje en seco del plano de fuego del revestimiento
dejando una apertura de 1 cm entre la chimenea térmica y el plano
de fuego para realizar el aislamiento (Figura 5)
4.14. AISLAMIENTO DEL TRAVESAÑO DE MADERA
Los travesaños de madera deben protegerse con un adecuado
aislamiento de las partes calientes, para prevenir así el riesgo de
incendio o daños al mismo revestimiento (figura 23).
4.15. MONTAJE DE LAS BOQUILLAS DE SALIDA DE AIRE CALIENTE
Tras haber realizado dos orificios cuadrados de 18x18, posicionar los
empalmes en la contra-campana y fijarlos. Introducir las rejillas, que se
acoplarán automáticamente mediante cuatro ganchos.
Es aconsejable colocar las rejillas a una altura mínima de 2 m
del suelo, con el fin de evitar que el aire caliente incida
directamente sobre las personas.
Como alternativa, se puede instalar una boquilla única (ver nuestro
catálogo), que se colocará realizando un orificio rectangular de 16x48
en la parte frontal o lateral. A ésta se colocarán los dos tubos de 150
mm de diámetro de salida del aire caliente (Figura 24).
2 mt
m
in
imo
Figura 24 – Montaje de las boquillas de
salida de aire caliente

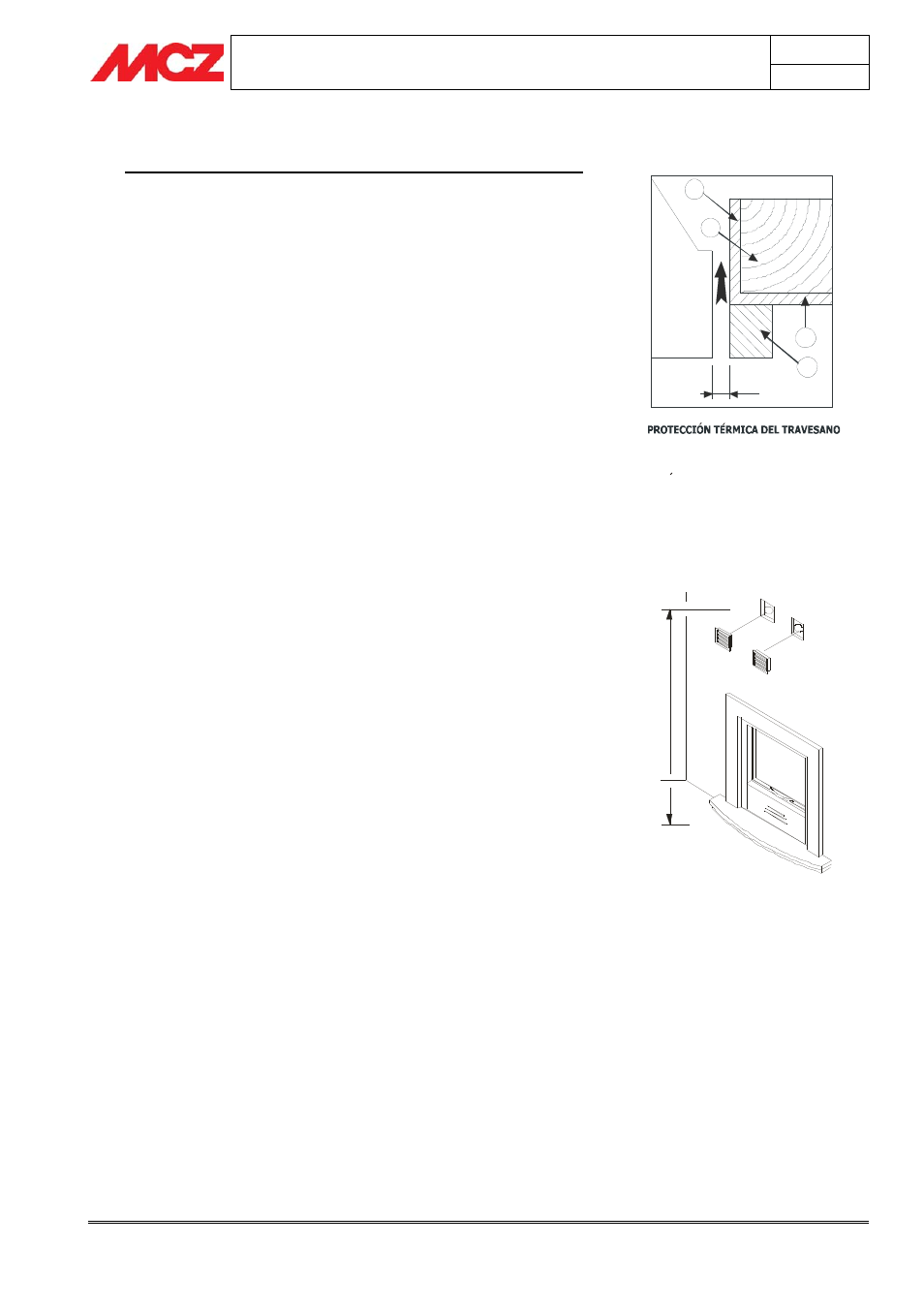

Figura 23 – Aislamiento del travesaño
1
1
2
3
10
1. Aislante aplicado a aplicar
2. Travesano de madera
3. Marmol u otro material
~
~
Pa
so
d
e
ai
re
