CHIMENEA TÉRMICA AIRSYSTEM Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
8
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
45° max
2.4. CONEXIÓN CON EL CAÑÓN DE HUMOS
La conexión con el cañón de humos es una operación muy importante y debe
efectuarse con gran cuidado puesto que, en caso de que se verifiquen anomalías o
errores de fabricación, resulta realmente difícil intervenir para resolver el problema
sin tener que dañar la contra-campana. Además, la conexión se encuentra en una
zona de la chimenea en la que se alcanzan temperaturas muy elevadas, por lo que
es importante utilizar materiales idóneos, resistentes tanto al calor como a la
acidez de los humos producidos por la combustión.
Antes de iniciar las obras, es necesario prestar atención a los siguientes puntos:
• La conexión puede tener una inclinación máxima de 45° para evitar
excesivos depósitos de condensación, producida durante las fases
iniciales de encendido de la chimenea térmica, o excesivas incrustaciones
de creosota. Por otra parte, agiliza la evacuación de humos.
• Los empalmes deben ser metálicos en acero inoxidable 316
con un espesor mínimo de 10/10 o en acero aluminato con
un espesor mínimo de 20/10. Está prohibido usar tubos
flexibles de acero inoxidable o de aluminio ya que limitan la
seguridad de la conexión y pueden sufrir tirones o
desconchados que pueden originar pérdidas de humo.
• Los elementos de la conexión deben estar perfectamente sellados.
• La conexión con el cañón de humos no debe ser ni demasiado
larga, para evitar obstrucciones, ni demasiado corta, para
evitar la filtración de humos.
Con la utilización de los empalmes metálicos, es
indispensable que éstos se encuentren aislados con
materiales adecuados, como colchonetas de fibra
cerámica, para evitar deterioros de las obras de
albañilería o de la contra-campana embellecedora.
IMPORTANTE
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente encima de la campana de la
chimenea térmica, y no a lo largo del cañón de humos.
2.5. CAÑÓN DE HUMOS
El cañón de humos es el elemento fundamental para la eliminación
de los humos y, por lo tanto, debe cumplir con los siguientes requisitos:
• Ser impermeable y estar aislado térmicamente.
• Estar fabricado con materiales idóneos para resistir al calor, a
la acción de los productos de la combustión y a los posibles
vapores de condensación.
• Tener una progresión vertical con desviaciones del eje que no
superen los 45° y sin estrangulamientos.
• Respetar los requisitos indicados en el cuadro técnico, tales
como la sección interna de la chimenea y la altura.
• Dejar una sección interna, preferiblemente circular.
• Si ya existía antes y ha funcionado previamente, es necesario limpiarla.
El cañón de humos es de una importancia primaria
para el funcionamiento correcto y la seguridad de la
chimenea térmica.

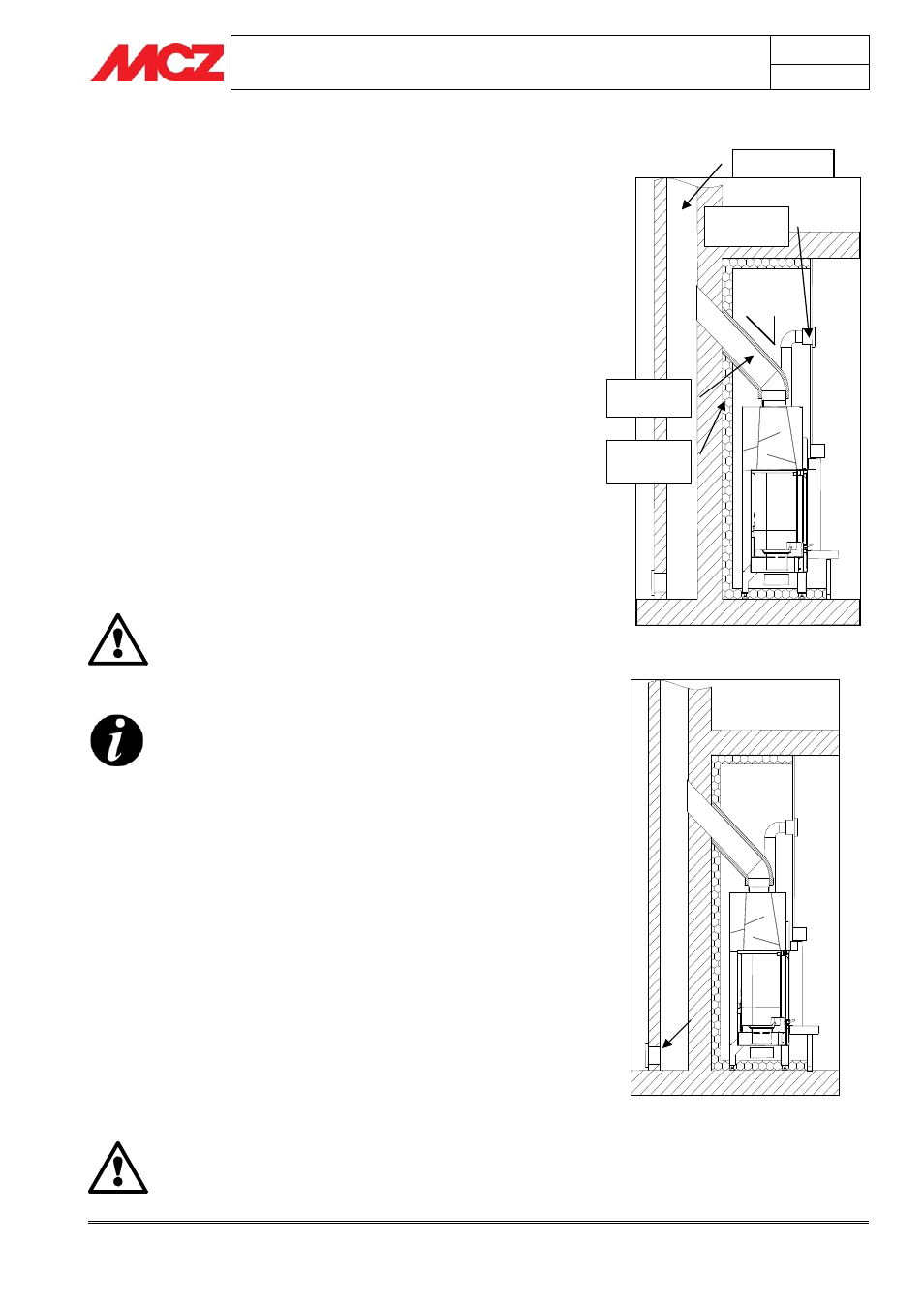

Ejemplo de conexión de la chimenea térmica
Representación de un cañón de humos
realizado correctamente con una cámara
con cierre estanco para la recogida de
desechos sólidos de la combustión en el pie
del tramo ascendente externo.
Conexión de
humos
Aislamiento en
fibra cerámica
Cañón de humos
Rejilla de la
campana
