Instalación y montaje
Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
•
Fijar el estribo de acero que contiene la bornera para el cableado
eléctrico usando el tornillo autorroscante F que se entrega
(figura 14).
•
Antes de volver a colocar el fondo hermético C en su alojamiento,
realizar las conexiones eléctricas como se ilustra en el siguiente punto.
•
Una vez se hayan realizado las conexiones eléctricas, volver a colocar el
fondo hermético C y fijarlo usando los tornillos autorroscantes B
(figura
14).
•
Volver a introducir el plano del fuego, el cajón y la rejilla de cenizas
Asegurarse de que el fondo móvil C esté fijado
herméticamente y comprobar que las juntas
montadas en el fondo estén íntegras.
4.9. CONEXIÓN DE CENTRALITAS Y SONDAS
4.9.1. Centralita FC715 y montaje de la sonda
Predisponer previamente las conexiones de la centralita FC715 según
las disposiciones del
esquema 1 de la página 29 si se está montando un
kit de 480-620 m
3
/h,
o del esquema 2 de la página 30 si se está
montando un kit de 180m
3
/h.
MONTAJE DE LA SONDA:
•
Atornillar, sin apretar, el tornillo de bloqueo de la sonda G en el
soporte de la sonda E, interponiendo el casquillo F
(figura 16).
•
Enroscar todo el soporte de la sonda E+F+G en el orificio D
(llave de 10)
•
Introducir hasta el fondo la sonda H en el orificio del tornillo de
bloqueo de la sonda G y apretar suavemente el tornillo G (con
una llave del 7).
•
La sonda se introducirá en el montante de la chimenea térmica C.
Una vez completada la conexión e introducida la clavija a la toma de corriente del
lugar de instalación, comprobar que se ilumine el led rojo ubicado en la centralita.
Todos los cableados se deben realizar con la toma de
corriente sin introducir. Comprobar que la toma de
corriente tenga toma de tierra.
4.9.2. Posicionamiento de la centralita FC700 y FC715
La centralita debe colocarse en el suelo, detrás o a un lado de la
chimenea térmica, en una zona accesible para el mantenimiento y,
sobre todo, lejos del fondo de la estructura, como se indica en la
figura 17.
Asegurarse de que la centralita no entre en contacto con
partes metálicas calientes de la chimenea térmica, ya que el
calor podría dañarlas.
El equipo debe alimentarse con tensión de 220 V a 50 Hz.
Es indispensable que la conexión a la instalación de toma de
tierra sea correcta.
Asegurarse de que los cables no estén en contacto con las
partes metálicas de la estructura, ya que alcanzan altas
temperaturas.

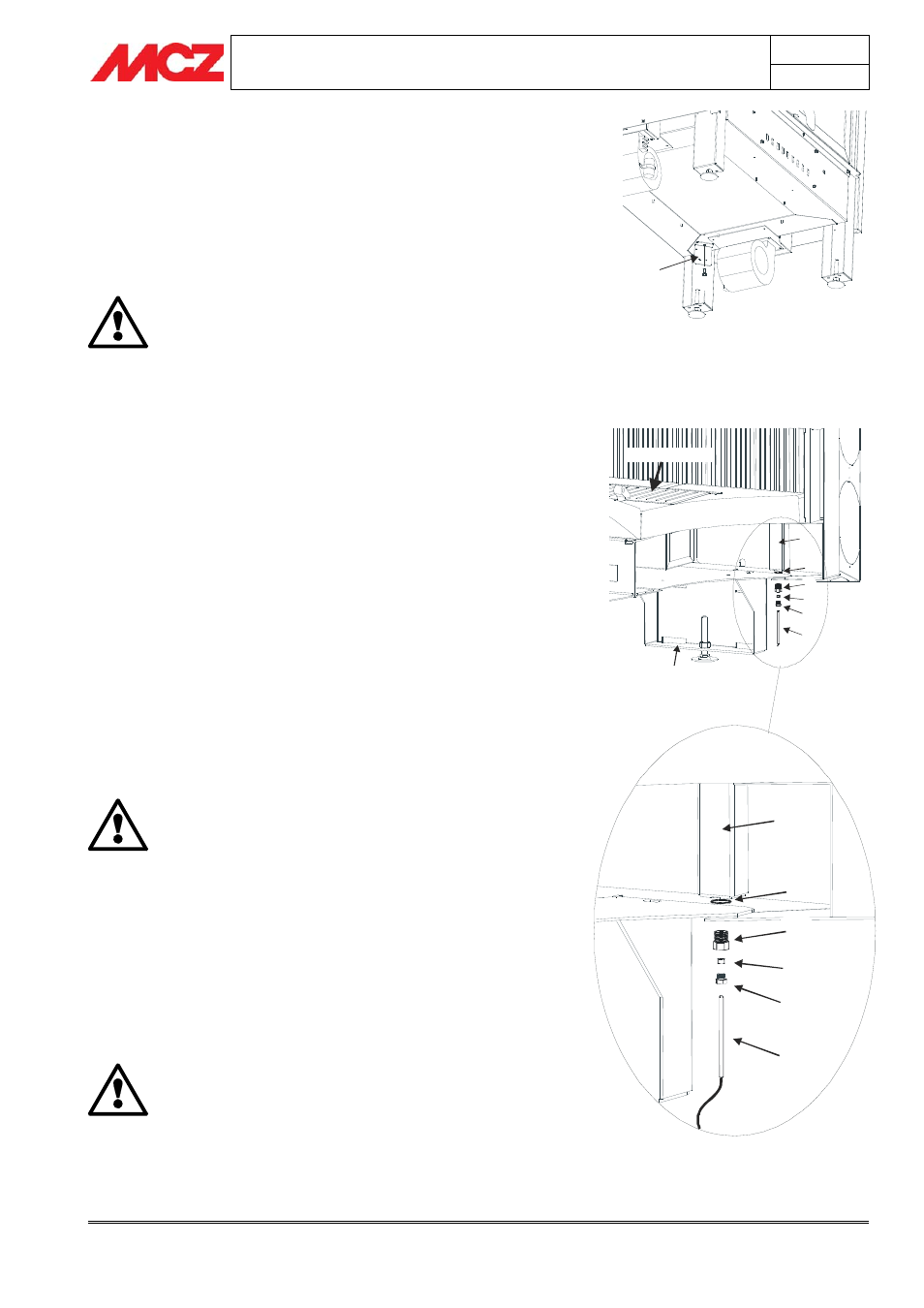

Figura 14 – Montaje del estribo con bornera
Figura 16 – Montaje de la sonda
F
Estribo con
bonera
Pata posterior
Secciòn del plano de fuego
Rejilla ceniza
Cajòn de
la ceniza
E
F
G
H
D
C
E
F
G
H
D
C
