CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
22
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
4.8.2. Componentes del KIT VF 180 m
3 /h con centralita FC715 (sólo para Airsystem
B70)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
G
ia
llo
-V
er
de
M
ar
ro
ne
Ce
le
st
e
7

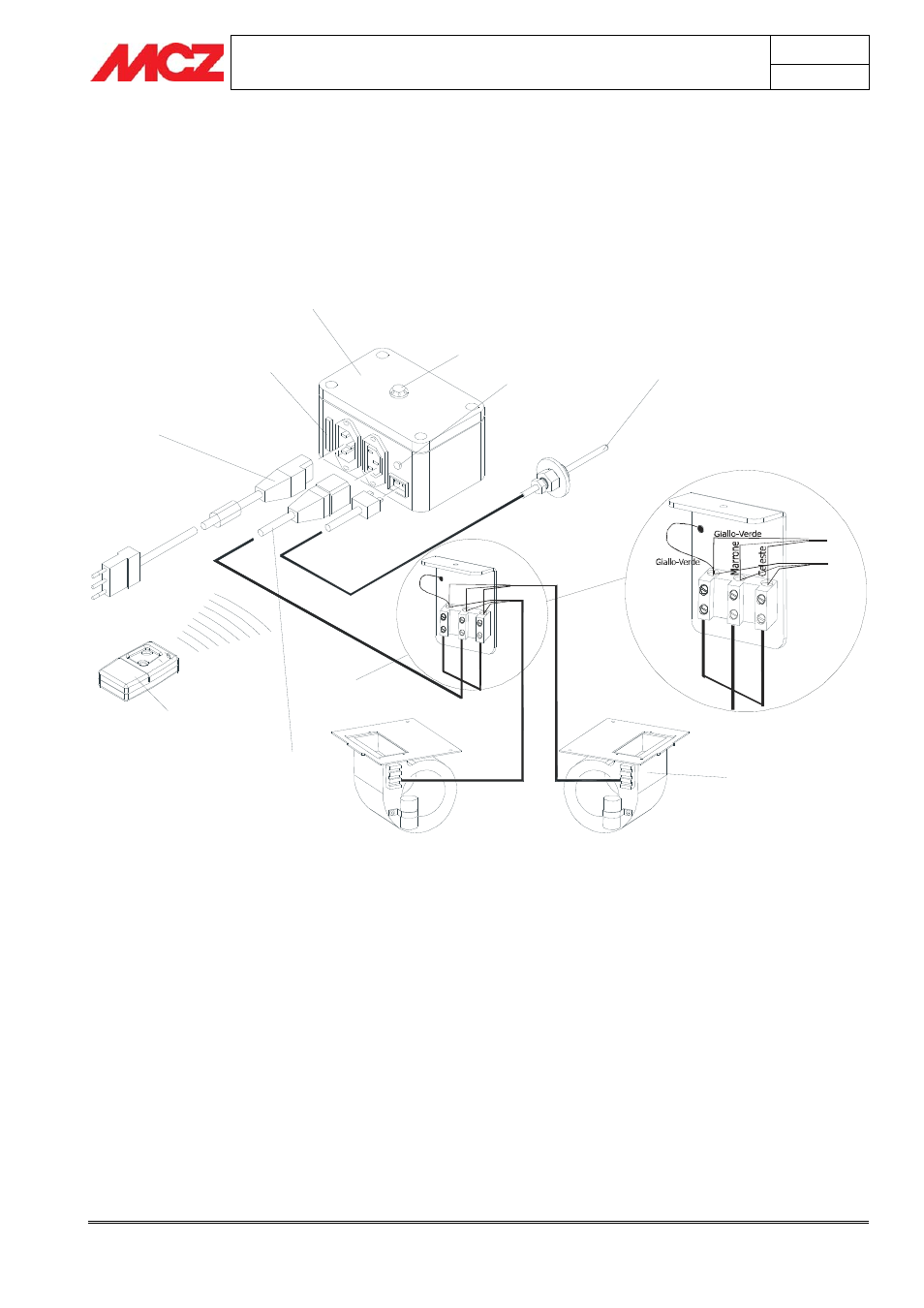

Esquema 2 – Cableado del Kit VF para Airsystem B70 con centralita FC715
1. Mando a distancia con batería interna
2. Cable del ventilador con clavija y terminales
3. Cable de alimentación con clavija y toma
4. Alimentador con receptor de radio incorporado
5. Dos ventiladores de 180 m3/h
6. Cable sonda silicónico con conector de encaje rápido
y sonda electrónica (para centralita mod. FC715)
7. Estribo con bornera de conexión de los ventiladores
