CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
25
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
A A
A

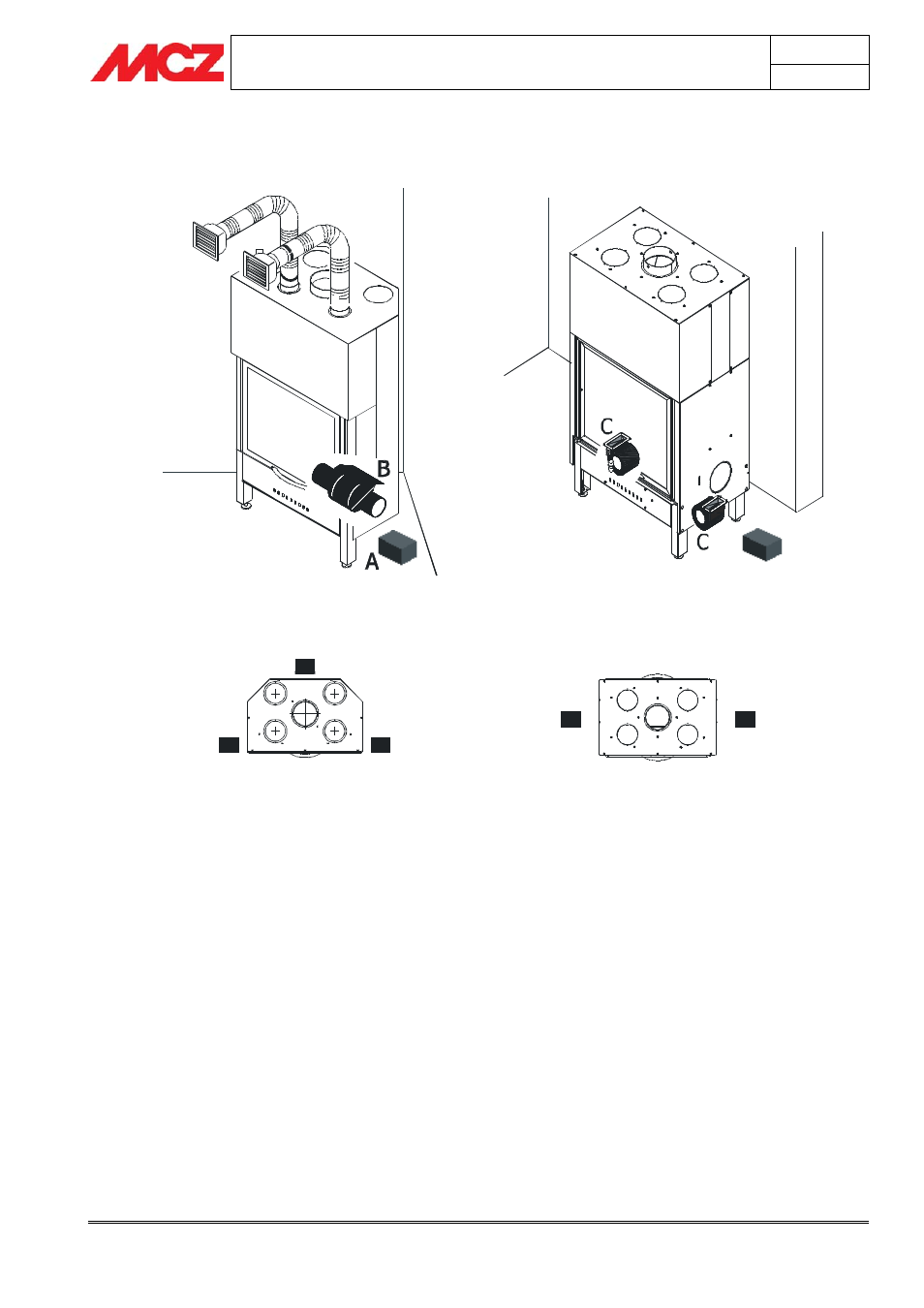

Ubicaciòn de la centralita
(A) vista desde arriba
TODOS LOS MODELOS Airsystem
AD EXCEPTO DEL Airsystem B70
A = Centralita FC700 - FC715
B = Ventilador 480/620 m/h 3
SOLO MODELO Airsystem B70
A A
A
A = Centralita FC700 - FC715
B = Ventiladores 180 m/h 3
Ubicaciòn de la centralita
(A) vista desde arriba
4.10. FUNCIONAMIENTO DE LA CENTRALITA FC715
El dispositivo permite el control de la velocidad del ventilador mediante
un mando a distancia a ondas de radio, según dos modalidades:
MANUAL El ventilador (5) funciona a la velocidad configurada,
independientemente de la sonda.
AUTOMÁTICA El ventilador (5) funciona a la velocidad configurada
con el consenso de la sonda.
4.10.1.
Mando a distancia
El mando a distancia dispone de cuatro botones con los que es posible
efectuar las siguientes operaciones:
• Encendido/apagado (botón/azul).
Figura 17 – Posición de la centralita
