CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
18
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
Quitar los tornillos de fijación de los contrapesos sólo
después de haber colocado la chimenea térmica y
haber comprobado que el vidrio esté íntegro.
NO MOVER NI DESPLAZAR LA CHIMENEA TÉRMICA SIN
LOS TORNILLOS DE FIJACIÓN DE LOS CONTRAPESOS.
Los daños provocados por la inobservancia de esta regla
serán a cargo del cliente o del responsable directo.
4.4. AISLAMIENTO DE LA CHIMENEA TÉRMICA
La chimenea térmica siempre debe separarse de las paredes y
del techo adyacentes.
Si es necesario, usar materiales aislantes para separar las paredes
en contacto con el monobloque, en caso de que éstas corran el riesgo
de dañarse o incendiarse (paredes de madera, cartón-yeso. etc.)
(figura 4)
4.5. POSICIONAMIENTO
La chimenea térmica AIRSYSTEM se puede colocar tanto en ángulo como a
pared. Se puede personalizar con los revestimientos de MCZ, o construirlos
durante la instalación con materiales resistentes a las altas temperaturas.
Las chimeneas térmicas son monobloques autoportantes que simplifican la
instalación, ya que no necesitan de ningún apoyo adicional.
Evaluar siempre las condiciones estáticas del plano sobre el
que gravitará el peso y dejar un mínimo de 5 cm de vacío de
aire entre la chimenea y las paredes.
Realizar el montaje en seco del plano del fuego del revestimiento,
dejando una apertura de 1 cm para el aislamiento (Figura 5)
Si la chimenea térmica se coloca en un suelo o cerca
de paredes inflamables, se recomienda un
aislamiento adecuado.
4.6. REGULACIÓN DE LA ALTURA Y DEL NIVELADO
La chimenea térmica Airsystem se entrega con patas de regulación que
se deben enroscar al monobloque sólo después de haber
determinado su posición precisa. Su finalidad es la de facilitar el
nivelado del plano del fuego del monobloque. Las patas permiten una
regulación desde un mínimo de unos 2 cm, para algunos modelos,
hasta un máximo de 4 cm, para otros. En la figura 6 se muestra,
dependiendo del modelo, el intervalo de regulación posible.
Para aquellos que deseen elevar la chimenea térmica en más 2 cm, es
necesario crear un pedestal de albañilería sobre el que apoyar el
producto. En cualquier caso, no eliminar las patas, ya que son
indispensables para el nivelado. La eliminación de las patas se
considerará una modificación estructural del producto, con lo
que anulará la validez de la garantía.
La regulación del nivelado de la chimenea térmica es
una operación indispensable para el deslizamiento
correcto de la puerta del hogar.
5 cm
1 c
m

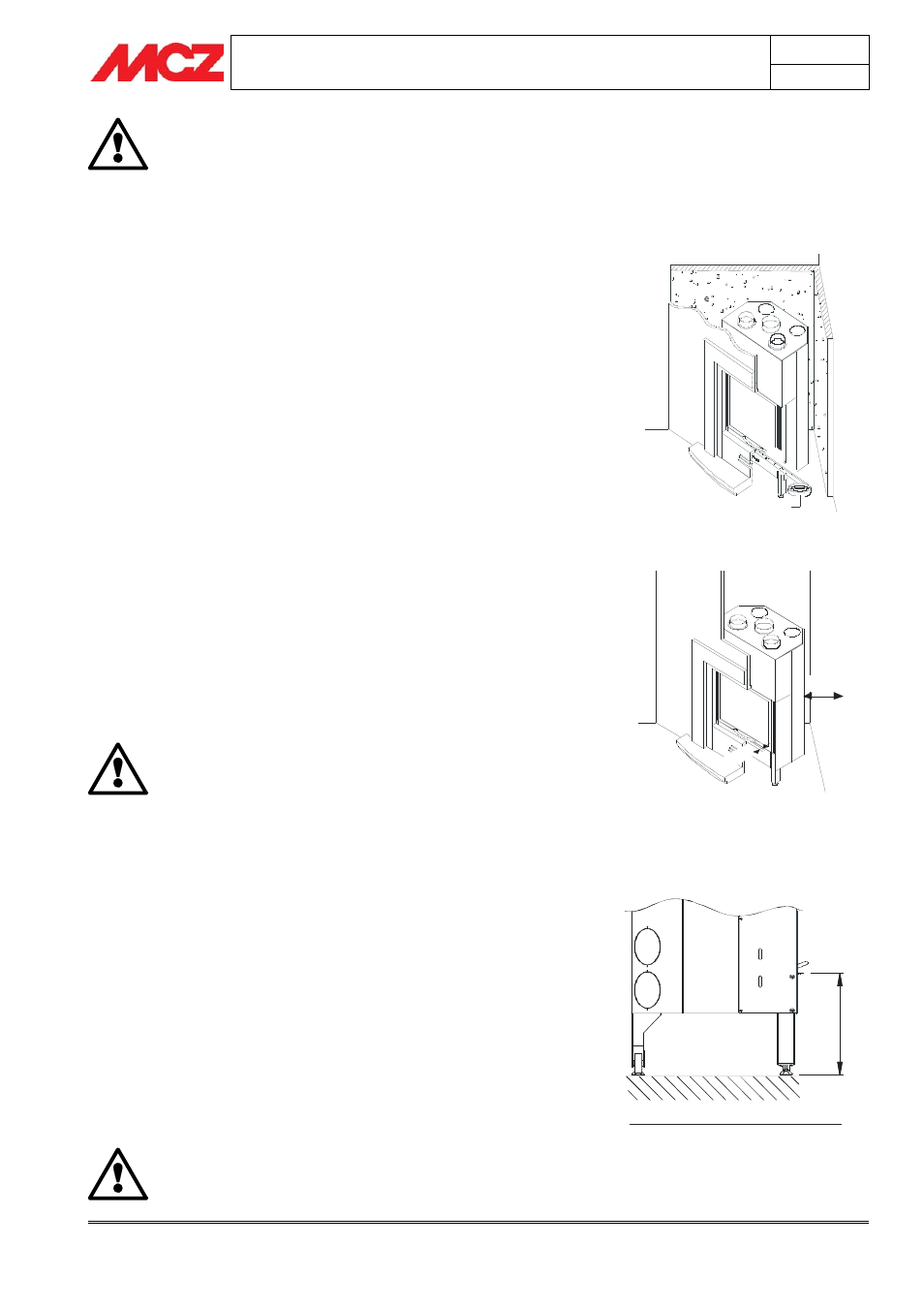

Figura 5 – Distancias del monobloque desde
las paredes y desde el revestimiento
Figura 6 – Regulación de la altura de las patas
Figura 4 – Distancias del monobloque desde
las paredes y desde el revestimiento
H
Medidas de altura H para modelos:
F70 Classico = de 21 a 23 cm
F80 = de 41 a 46 cm
Otros modelos = de 35 a 37 cm
Aislamiento
Aislamiento
