CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
28
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
•
Después de un tiempo máximo de 15 segundos, un bip
prolongado o una serie de bips consecutivos confirmarán que
se ha producido la conexión entre el mando a distancia y la
centralita. con un código nuevo.
4.11. CONEXIÓN CON EL CAÑÓN DE HUMOS
Se aconseja conectar la chimenea térmica al cañón de humos mediante
tubos y curvas de acero aluminato, capaz de resistir tanto las elevadas
temperaturas que se alcanzan en este tramo como la corrosión de los
humos. Estas conexiones se encuentran disponibles a petición en
distintas medidas (ver nuestro catálogo) y simplifican el montaje, que
se lleva a cabo empalmándolas entre sí.
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente encima de la campana de la
chimenea térmica, y no a lo largo del cañón de humos.
Con la instalación acabada, es obligatorio aislar la
conexión de humos con almohadillas de fibra cerámica
u otro material que resiste a, al menos, 600 °C.
4.12. MONTAJE DEL KIT DE SALIDA DE AIRE CALIENTE
Para la canalización del aire caliente, es necesario encajar los tubos
flexibles de 150 mm de diám. C (opcionales) en las arandelas adecuadas,
ubicadas en la parte superior de la chimenea térmica B. En primer lugar,
es necesario quitar las superficies cizalladas A ubicadas en la parte
superior, usando un martillo de goma o similar. Una vez que se haya roto
la superficie cizallada, sacarla de su alojamiento para proseguir con la
fijación de las arandelas B. Una vez fijadas las arandelas con los tornillos
entregados, asegurar los tubos flexibles C con las bandas aprieta-tubos D.
En la parte opuesta del tubo se aplican las boquillas regulables E que,
después, se deben fijar a la contra-campana embellecedora (ver figura 22)
Se aconseja:
• Aislar los tubos de la canalización (por ej. con fibra cerámica)
para separarlos de la contra-campana y evitar las vibraciones
transmitidas por el ventilador de aire forzado.
• Efectuar canalizaciones que no superen los 2 m para la
ventilación natural y los 4 m para la ventilación forzada.
• Introducir las boquillas de salida del aire caliente a una altura
mínima de 2 m desde el suelo.
• Si es posible, efectuar canalizaciones de igual distancia para
evitar distintas cantidades de aire entre las salidas.
ATENCIÓN Comprobar que, cuando se encienda la
chimenea térmica, los cierres de las boquillas se
encuentren completamente abiertos, para evitar
peligrosos sobrecalentamientos.
4.13. MONTAJE DEL REVESTIMIENTO Y DE LA CONTRA-CAMPANA
ANTES DE COMENZAR CUALQUIER OPERACIÓN DE
REVESTIMIENTO DE LA CHIMENEA TÉRMICA, LEER
EL CAPÍTULO 5.2 “PRUEBA DE FUNCIONAMIENTO”

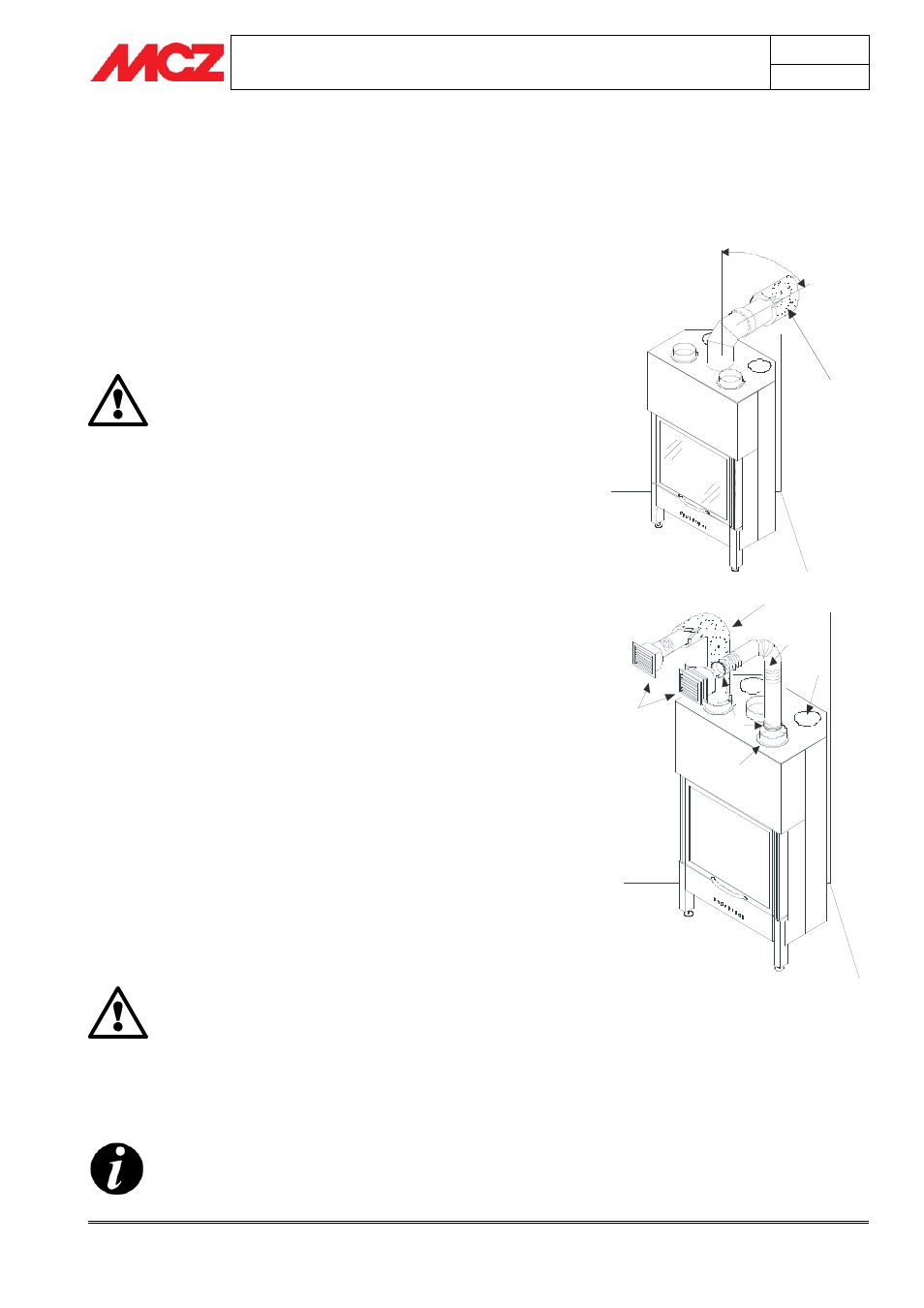

Figura 22 – Montaje del kit de salida
de aire caliente
45° Ma
x
Aislamiento
Aislamiento
B
A
C
D
E
