CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
23
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
IMPORTANTE
ANTES DE LA INSTALACIÓN, COMROBAR QUE LAS
SUPERFICIES SEMI-CIZALLADAS UBICADAS EN EL FONDO
DE LA CHIMENEA TÉRMICA NO HAYAN SIDO APARTADAS.
EN CASO DE QUE SE HAYAN QUITADO LAS
SUPERFICIES SEMI-CIZALLADAS (VER PÁG. 25), ES
NECESARIO RESTABLECERLAS O CERRAR LOS
ORIFICIOS CON PLACAS DE ACERO.
4.8.3. Kit de ventilación forzada de 480-620 m
3 /h
Para el montaje del kit de ventilación forzada de 480-620 m 3 /h, es
necesario seguir estas operaciones:
• Levantar la puerta del hogar.
• Quitar la rejilla de hierro colado, el cajón de las cenizas y los
dos semi-planos en refractario blanco (Alutec®).
• Desenroscar los tornillos autorroscantes B y sacar el fondo
hermético C (figura 10).
• Introducir el kit del ventilador eléctrico de 480 o 620 m3/h con
la arandela de enganche, orientado como en la figura 11, de tal
forma que los dos enganches de la arandela se encajen en los
orificios adecuados Z de la pata trasera.
• Levantar el bloque del ventilador como en la figura 11, de tal
forma que se correspondan los orificios de la arandela con los
del fondo de la chimenea térmica.
• Bloquear el conjunto enroscando los dos tornillos A, desde la
parte superior del fondo, de tal forma que fijen el ventilador de
480-620 m 3 /h al armazón (figura 10).
• Antes de volver a colocar el fondo hermético C en su alojamiento,
realizar las conexiones eléctricas como se ilustra en el siguiente punto.
• Una vez se hayan realizado las conexiones eléctricas, volver a
colocar el fondo hermético C y fijarlo usando los tornillos
autorroscantes B (figura 10).
Asegurarse de que el fondo móvil C esté fijado
herméticamente y comprobar que las juntas
montadas en el fondo estén íntegras.
4.8.4. Kit de ventilación forzada de 180 m
3 /h (Solo B70)
Para el montaje del kit de ventilación forzada de 180 m 3 /h, es necesario
seguir estas operaciones:
• Levantar la puerta del hogar.
• Quitar la rejilla de hierro colado, el cajón de las cenizas y los dos
semi-planos en refractario blanco (Alutec®).
• Desenroscar los tornillos autorroscantes B y sacar el fondo
hermético C (figura 12).
• Introducir los ventiladores de 180 m 3 /h, orientados como en la
figura 13, de tal forma que el gancho presente en la arandela del
ventilador se encaje en la ranura adecuada de la estructura de la
chimenea térmica (figura 13).
• Fijar los ventiladores en el armazón enroscando los dos tornillos
A desde la parte superior del fondo (figura 12).

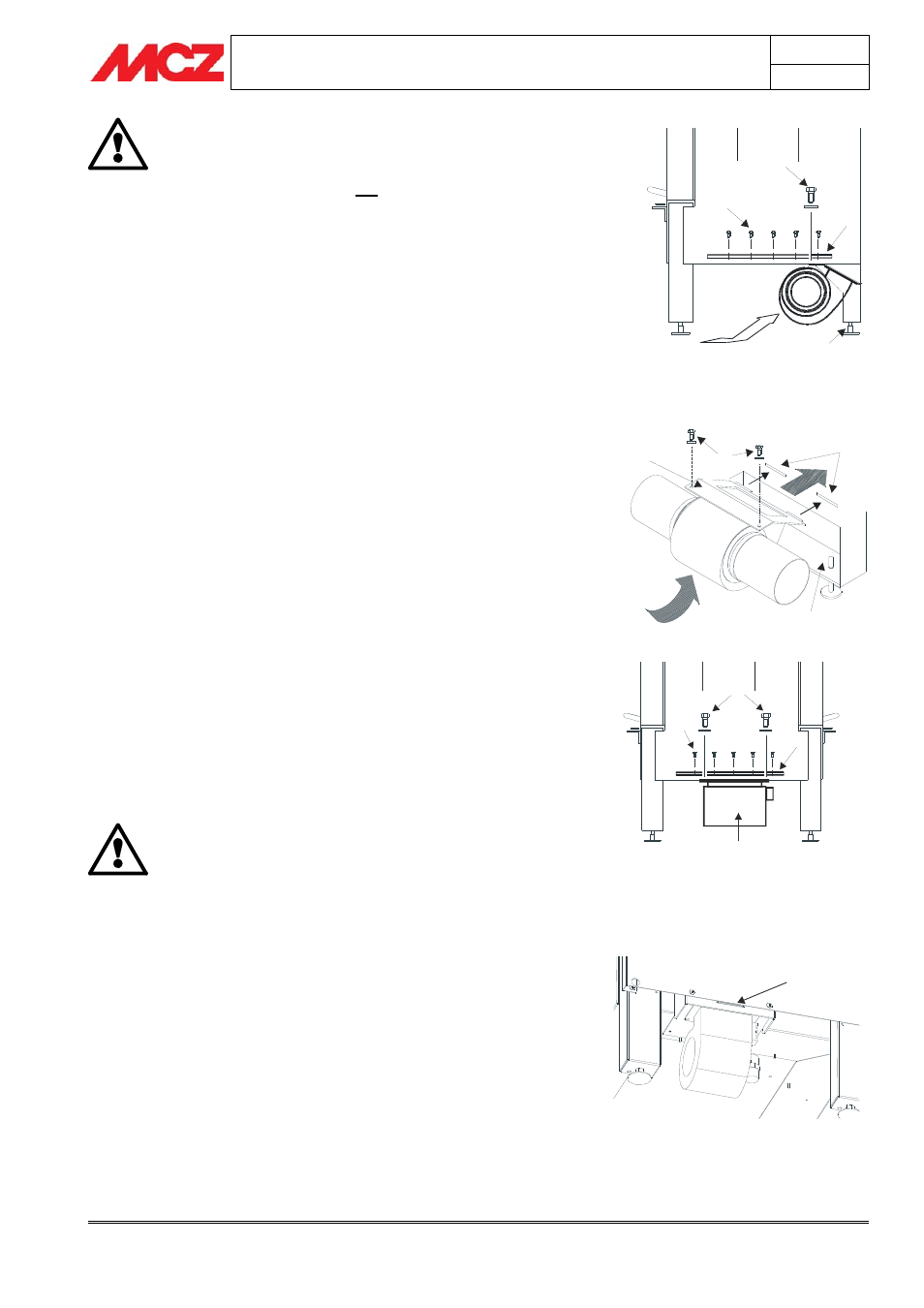

Figura 11 – Posición del ventilador de 480-620 m3/h
Figura 10 – Desmontaje del plano de fuego interior
Figura 13 – Montaje de los ventiladores
Figura 12 – Desmontaje del plano de fuego interior
Pata posterior
A
Puerta
del hogar
B
C
Pata posterior
A
Z
Z
Orificios
Arendela
de enganche
del ventilador
Ventilador
A
B
C
Puerta
del hogar
Puerta
del hogar
Orificio
