CHIMENEA TÉRMICA AIRSYSTEM Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
17
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
4.2.1. Convección natural (VN)
Si se adopta este sistema, el instalador tendrá que quitar las
superficies semi-cizalladas de la parte inferior del monobloque para
facilitar el intercambio térmico y la circulación del aire.
Línea Airsystem, excluida Airsystem B70
En todos los modelos de la línea Airsystem, excepto en el modelo B70, las
superficies semi-cizalladas se encuentran en el fondo del monobloque,
como se representa en la figura 1. La suma de las secciones de las
superficies semi-cizalladas es equivalente a la sección de las dos
superficies cizalladas superiores, que sirven para la canalización del aire
caliente. Por lo tanto, si se abren todas las superficies semi-cizalladas, es
posible canalizar dos salidas superiores. Para aquellos que adopten este
modo de ventilación, se recomienda no canalizar más de dos boquillas,
para evitar que el aire se disperse dentro de las tuberías.
AIRSYSTEM B70
A diferencia de los demás modelos, el Airsystem B70, por motivos de
fabricación, no tiene las superficies semi-cizalladas en el fondo sino
que, en su lugar, se encuentran ubicadas en los costados en acero. Las
superficies cizalladas tienen una forma circular de 150 mm de diámetro
y se deben abrir las dos si se desea canalizar dos boquillas para la
difusión de aire caliente de convección (figura 2).
Para abrir las superficies semi-cizalladas, ya se encuentren éstas en un
lado o en la parte inferior del monobloque, es suficiente con golpear
con un martillo de goma sobre las superficies cizalladas ya cortadas y
quitar el perfil que se separa del monobloque.
ATENCIÓN
Con la chimenea térmica preparada según este
sistema (una vez quitadas las superficies semi-
cizalladas) se DESACONSEJA la instalación posterior
del kit de ventilación forzada.
4.2.2. Convección forzada (VF)
Si se adopta este sistema, no es necesario quitar las superficies
semi-cizalladas ubicadas en la parte inferior o lateral del monobloque y
adquirir el KIT DE VENTILACIÓN FORZADA 180-480-620 m 3 /h opcional.
Proceder a continuación según lo descrito en el punto 4.8 “Instalación
del kit de ventilación forzada”.
4.3. DESBLOQUEO DE LOS CONTRAPESOS
La chimenea térmica se entrega con los contrapesos de deslizamiento
bloqueados, para evitar que, durante el transporte, produzcan golpes
peligrosos que podrían dañar tanto las partes implicadas en el
deslizamiento como la puerta y el vidrio cerámico.
Para desbloquear los contrapesos y, por lo tanto, la puerta, quitar los
tornillos como se indica en la figura 3, desde ambos lados de la
chimenea térmica.

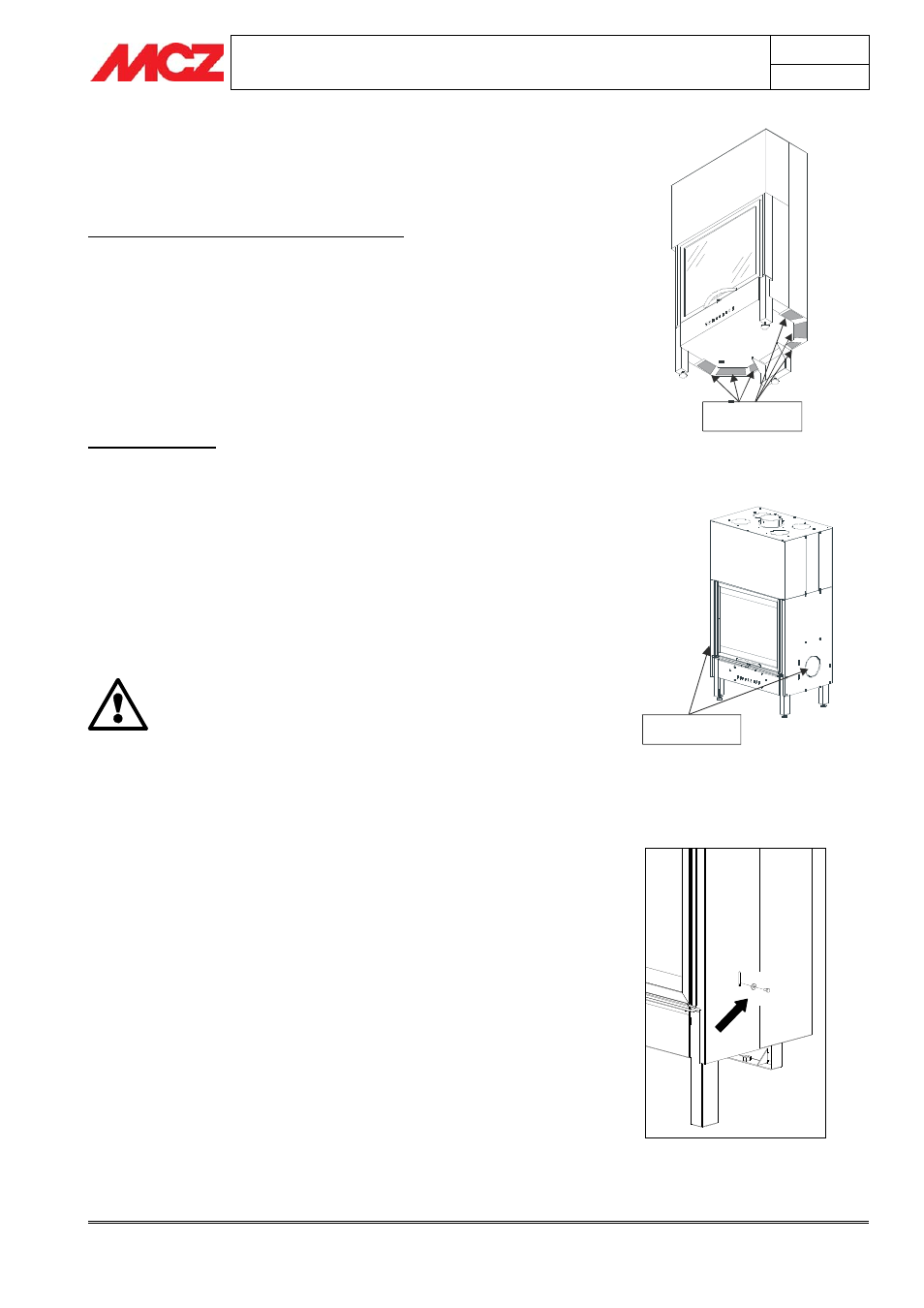

Figura 1 – Superficies semi-cizalladas de la
línea Airsystem
Figura 2 – Superficies semi-cizalladas de
Airsystem B70
Figura 3 – Tornillo de bloqueo de los contrapesos
SUPERFICES
SEMI-CIZALLADAS
FONDO
SUPERFICES
SEMI-CIZALLADAS
