Test y ejecución del programa
16.2 Representar la pieza en bruto en el espacio de trabajo (opción #20)
16
554
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

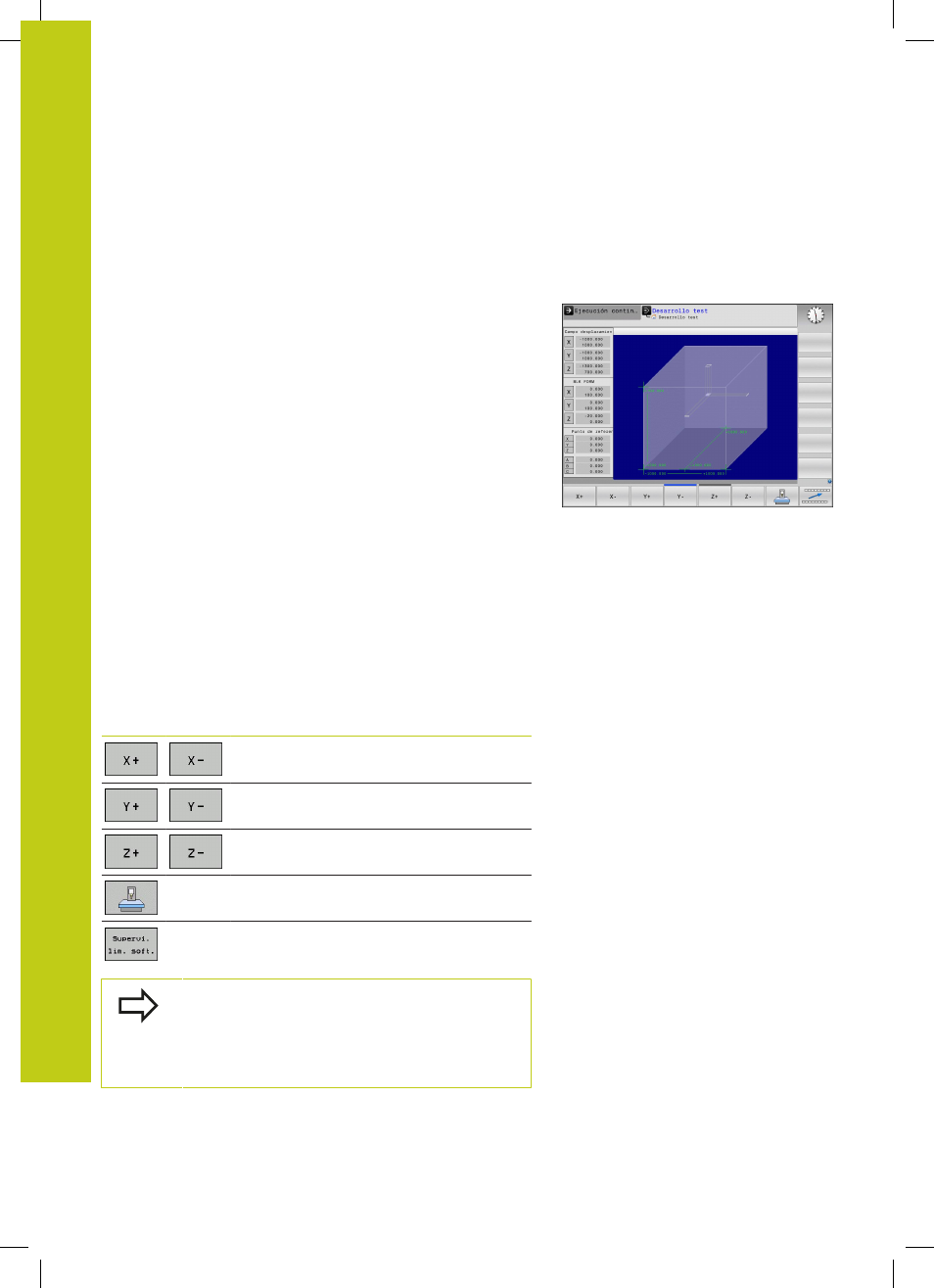

16.2 Representar la pieza en bruto en el
espacio de trabajo (opción #20)
Aplicación
En el modo de funcionamiento
Test del programa se puede
comprobar gráficamente la posición de la pieza en bruto o del
punto de referencia en el espacio de trabajo de la máquina y se
puede activar la supervisión del espacio de trabajo en el modo de
funcionamiento
Test del programa : para ello se pulsa la Softkey
PZA.BRUTO EN ESPAC. TRABAJO. Con la Softkey SUPERVI. LIM.
SOFT. (segunda barra de Softkeys), se puede activar o desactivar la
función.
Un paralelogramo representa la pieza en bruto, cuyas medidas
están detalladas en la tabla
FORMA BLK. El TNC toma las medidas
de la definición de la pieza en bruto del programa seleccionado.
El cubo de la pieza en bruto define el sistema de coordenadas de
introducción, cuyo punto cero se encuentra dentro del cubo del
campo de desplazamiento.
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Al activar el control de la zona de trabajo es
necesario desplazar la pieza sin mecanizar "gráficamente", de tal
manera que la pieza se encuentre dentro de la zona de trabajo. Para
ello emplear las Softkeys indicadas en la tabla.
A partir de aquí, es posible activar el punto de referencia actual
para el modo de funcionamiento
Test de programa (véase la tabla
siguiente).
Softkeys Función
Desplazar la pieza sin mecanizar en
dirección X positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Y positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Z positiva/negativa
Visualizar la pieza en bruto referida al punto
de referencia fijado
Conexión o desconexión de la función de
supervisión
Tener en cuenta, que incluso para
BLK FORM
CYLINDER, se representa un cubo como pieza en
bruto en el espacio de trabajo.
Utilizando BLK FORM ROTATION, no se representa
ninguna pieza en bruto en el espacio de trabajo.
