Programación: Mecanizado multieje
12.3 Frenado inclinado en el plano inclinado (opción #9)
12
442
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
12.3 Frenado inclinado en el plano
inclinado (opción #9)
Función
En relación con las nuevas funciones
PLANE y M128 se puede
realizar un fresado en frontal en un plano de mecanizado
inclinado. Para ello se dispone de dos posibilidades de definición:
Fresado frontal mediante desplazamiento incremental de un eje
basculante
Fresado frontal mediante vectores normales
El fresado frontal en el plano inclinado solo funciona
con fresa radial. Con cabezales / mesas basculantes
de 45º se puede definir el ángulo de fresado
también como ángulo espacial. Utilizar para ello la
FUNCTION TCPM.ver "FUNCTION TCPM (opción #9)",
página 452.

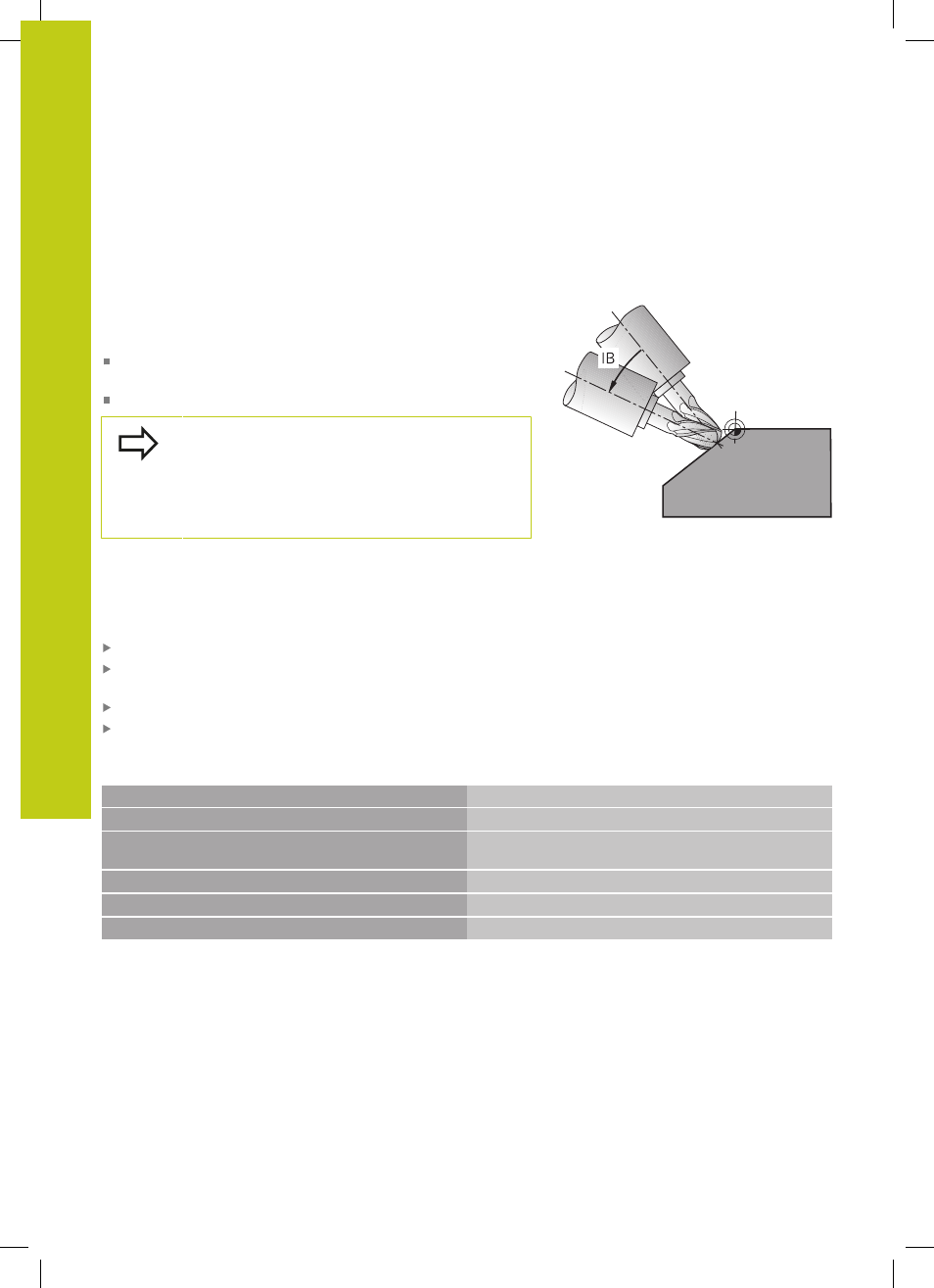

Fresado frontal mediante desplazamiento
incremental de un eje rotativo
Retirar la herramienta
Definir una función PLANE cualquiera, teniendo en cuenta el
comportamiento del posicionamiento
Activar M128
Mediante una frase de recta desplazar de forma incremental el
ángulo frontal deseado en el eje correspondiente
Ejemplo de frases NC
...
12 L Z+50 R0 FMAX
Posicionar a la altura de seguridad
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
Definir y activar la función PLANE
14 M128 Activar M128
15 L IB-17 F1000
Ajustar ángulo de fresado
...
Definir el mecanizado en el plano inclinado
