Programación: Mecanizado multieje
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)
12
436
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
Determinar el comportamiento de posicionamiento
de la función PLANE
Resumen
Independientemente de que función PLANE se utilice para la
definición del plano de mecanizado inclinado están disponibles las
siguientes funciones para el comportamiento del posicionamiento:
Inclinación automática
Selección de posibilidades de pivotación alternativa (no con
PLANE AXIAL)
Selección del tipo de transformación (no con
PLANE AXIAL)
¡Atención: Peligro de colisión!
Si se trabaja con el ciclo
8 ESPEJO en el sistema
basculado, debe tenerse en cuenta lo siguiente:
Programar primeramente el movimiento de giro y
definir a continuación el ciclo
8 ESPEJO!
Reflejar un eje rotativo con el ciclo
8 refleja
únicamente los movimientos del eje, no los ángulos
definidos en las funciones PLANE. De este modo se
modifica el posicionamiento de los ejes.
Los programas que se han creado en un iTNC 530 o
en TNCs antiguos no son compatibles.

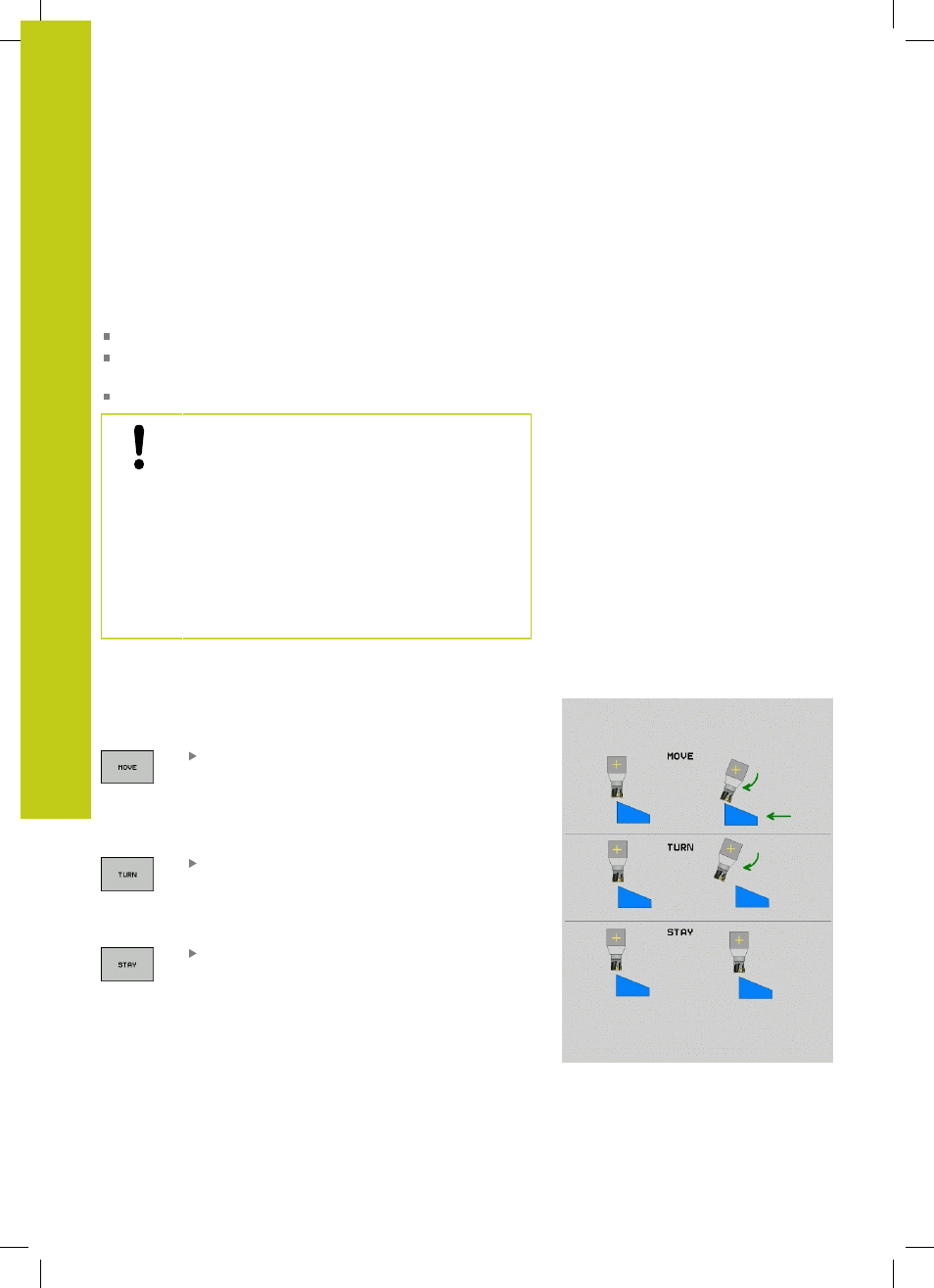

Inclinación automática: MOVE/TURN/STAY (introducción
requerida obligatoria)
Tras haber introducido todos los parámetros para la definición
del plano, debe determinarse, como deben inclinarse los ejes
basculantes al valor del eje calculado:
La función PLANE debe inclinar automáticamente
los ejes basculantes a los valores del eje
calculados, en donde no debe variar la posición
relativa entre la pieza y la herramienta. El TNC
ejecuta un movimiento de compensación en los
ejes lineales
La función PLANE debe inclinar automáticamente
los ejes basculantes a los valores del eje
calculados, en donde solo se posicionan los
ejes basculantes. El TNC no ejecuta
ningún
movimiento de compensación en los ejes lineales
Se inclinan los ejes basculantes a continuación en
una frase de posicionamiento separada
Si se ha seleccionado la opción
MOVE (Función PLANE debe realizar
la inclinación automáticamente con movimiento de compensación),
¿están aún los dos parámetros descritos a continuación
Distancia
del punto de giro del extremo de la herramienta y Avance? F= a
definir.
Si se ha seleccionado la opción
TURN (la función PLANE debe
realizar la inclinación automáticamente sin movimiento de
compensación), ¿está aún el siguiente parámetro descrito
Avance?
F= a definir.
De forma alternativa a un avance definido directamente mediante
un valor numérico
F, también se pueden ejecutar los movimientos
