Corrección de la herramienta 5.3
5
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
199

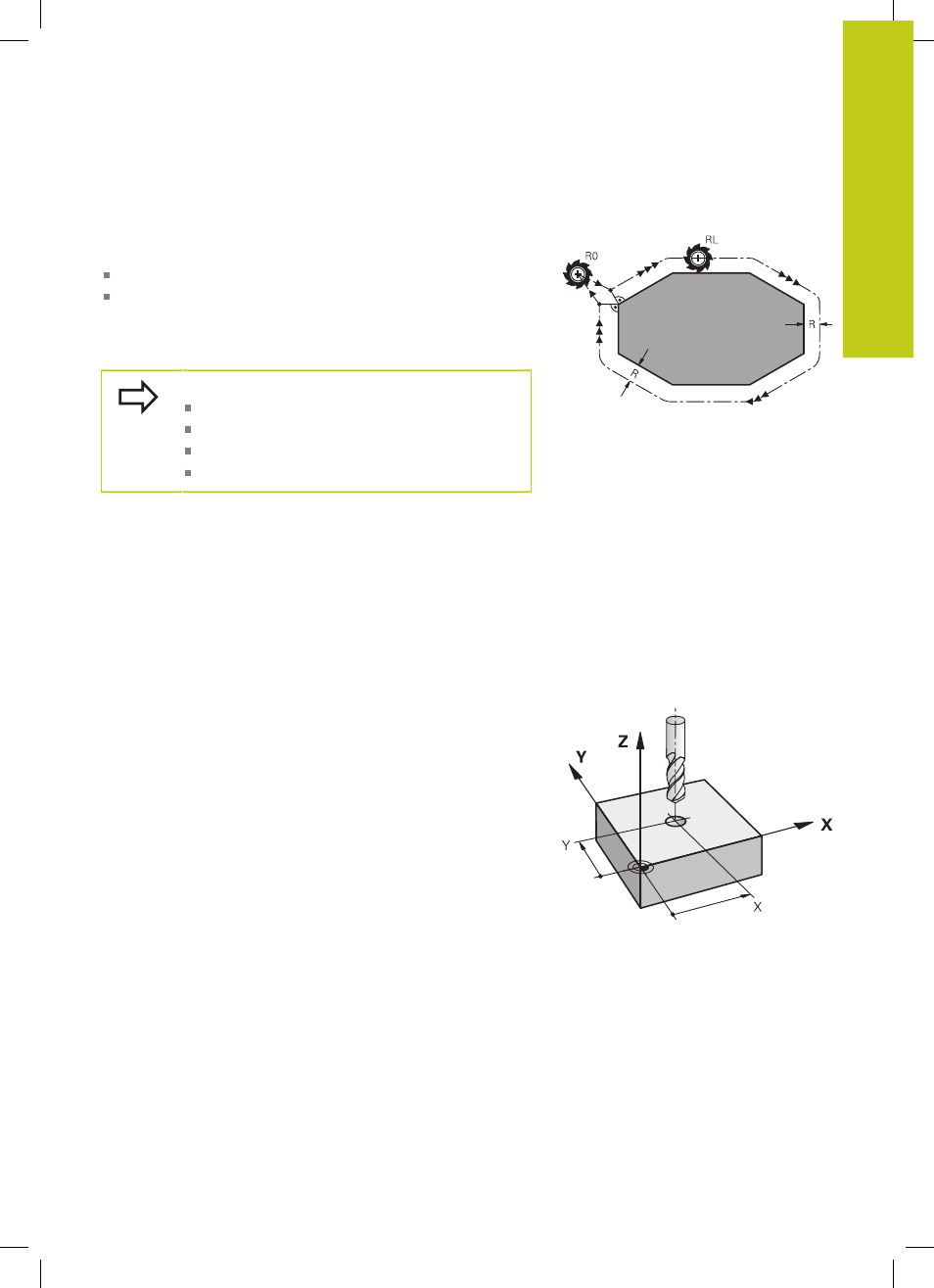

Corrección del radio de la herramienta
La frase del programa para el movimiento de la herramienta
contiene:
RL o RR para una corrección del radio
R0, cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se accede a una
herramienta y se desplaza en el plano de mecanizado con una frase
linealcon
RLo RR.
El TNC elimina la corrección de radio cuando:
se programa una frase lineal con
R0
se sale del contorno con la función DEP
se programa un PGM CALL
se selecciona un nuevo programa con
PGM MGT
En la corrección del radio, el TNC tiene en cuenta los valores delta
tanto de la frase
TOOL CALL, como de la tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
R:
Radio de la herramienta
R desde la frase TOOL DEF o
desde la tabla de herramientas
DR
TOOL
CALL
:
Sobremedida
DR para el radio de una frase TOOL
CALL
DR
TAB
: Sobremedida
DR para el radio desde la tabla de htas.
Movimientos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
