Principios básicos de las funciones de trayectoria 6.2
6
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
207

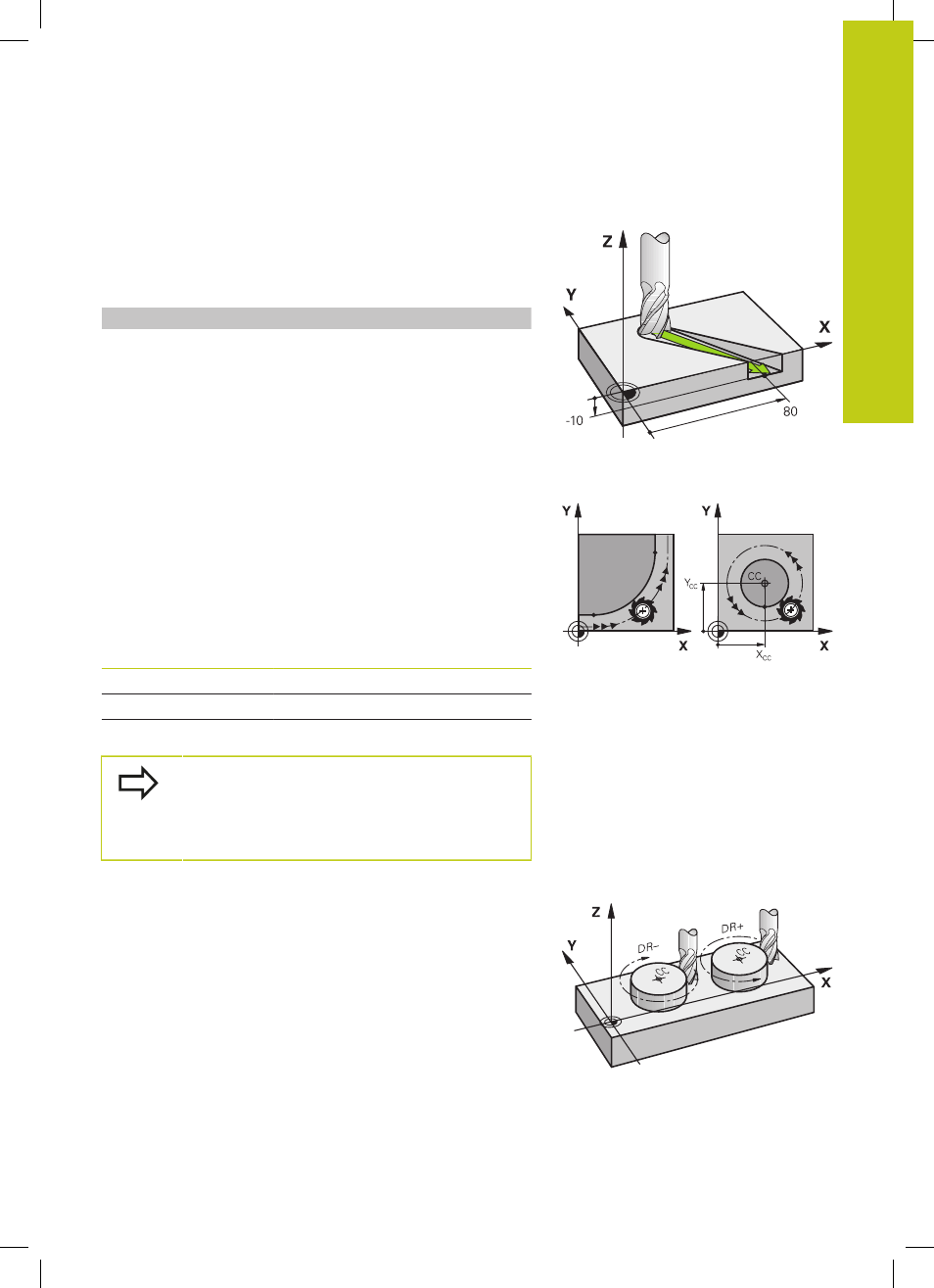

Movimiento tridimensional
La frase del programa contiene tres indicaciones de coordenadas:
el TNC desplaza la herramienta en el espacio a la posición
programada.
Ejemplo
L X+80 Y+0 Z-10
Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente
dos ejes de la máquina: La herramienta se desplaza respecto a la
pieza según una trayectoria circular. Para movimientos circulares se
puede introducir un centro del círculo
CC.
Con las funciones de trayectoria para arcos de círculo se programan
círculos en los planos principales: El plano principal debe definirse
en la llamada de herramienta
TOOL CALL con la determinación del
eje del cabezal:
Eje del cabezal Plano principal
Z XY, también UV, XV, UY
Y ZX, también WU, ZU, WX
X YZ, también VW, YW, VZ
Los círculos que no son paralelos al plano principal,
se programan con la función "Inclinación del plano de
mecanizado" (ver Modo de Empleo Ciclos, Ciclo 19,
PLANO DE MECANIZADO) o con parámetros Q (ver
"Principio y resumen de funciones", página 296).
Sentido de giro DR en movimientos circulares
Para los movimientos circulares sin paso tangencial a otros
elementos del contorno se introduce el sentido de giro como
sigue:
Giro en el sentido horario: DR-
Giro en el sentido antihorario: DR+
