Funcionamiento manual y ajuste
14.6 Fijar un punto de referencia sin palpador 3D
14
500
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
14.6 Fijar un punto de referencia sin
palpador 3D
Indicación
Fijación del punto de referencia con palpador 3D: ver
"Poner punto de referencia con palpador 3D (opción
#17)", página 521
En la fijación del punto de referencia la visualización del TNC se fija
sobre las coordenadas conocidas de una posición de la pieza.
Preparación
Ajustar y centrar la pieza
Introducir la herramienta cero con radio conocido
Asegurar que el TNC visualiza las posiciones reales

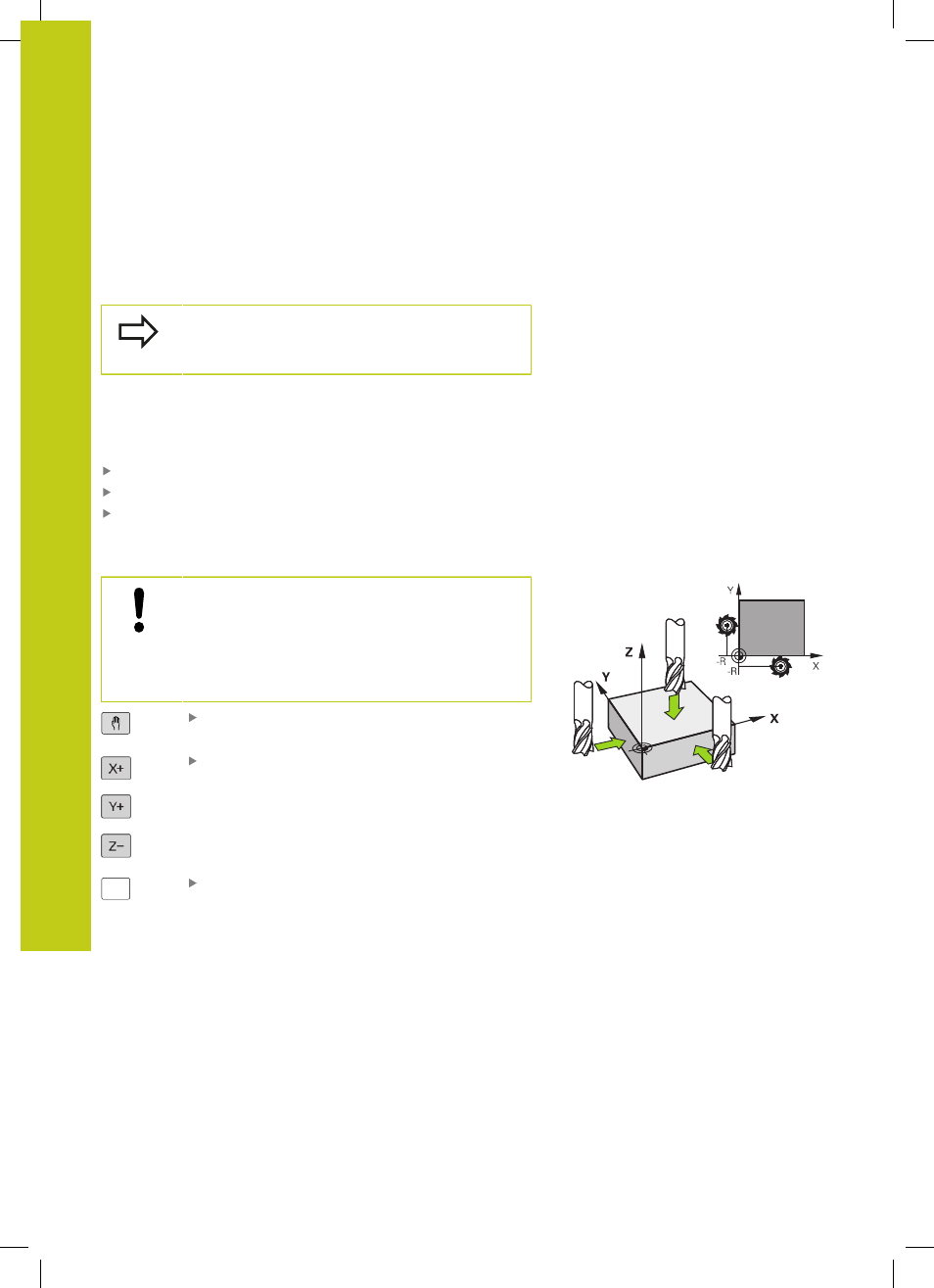

Poner punto de referencia con fresa de mango:
Medida de seguridad
En el caso de que no esté permitido rozar la
superficie de la pieza, se coloca sobre la misma una
cala de grosor conocido. Después para fijar el punto
de referencia se introduce un valor al cual se ha
sumado d.
Seleccionar el modo de funcionamiento Manual
Desplazar la herramienta con cuidado hasta que
roce la pieza
Z
Seleccionar el eje
