Describir contornos mediante funciones matemáticas 9.3
9
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
303

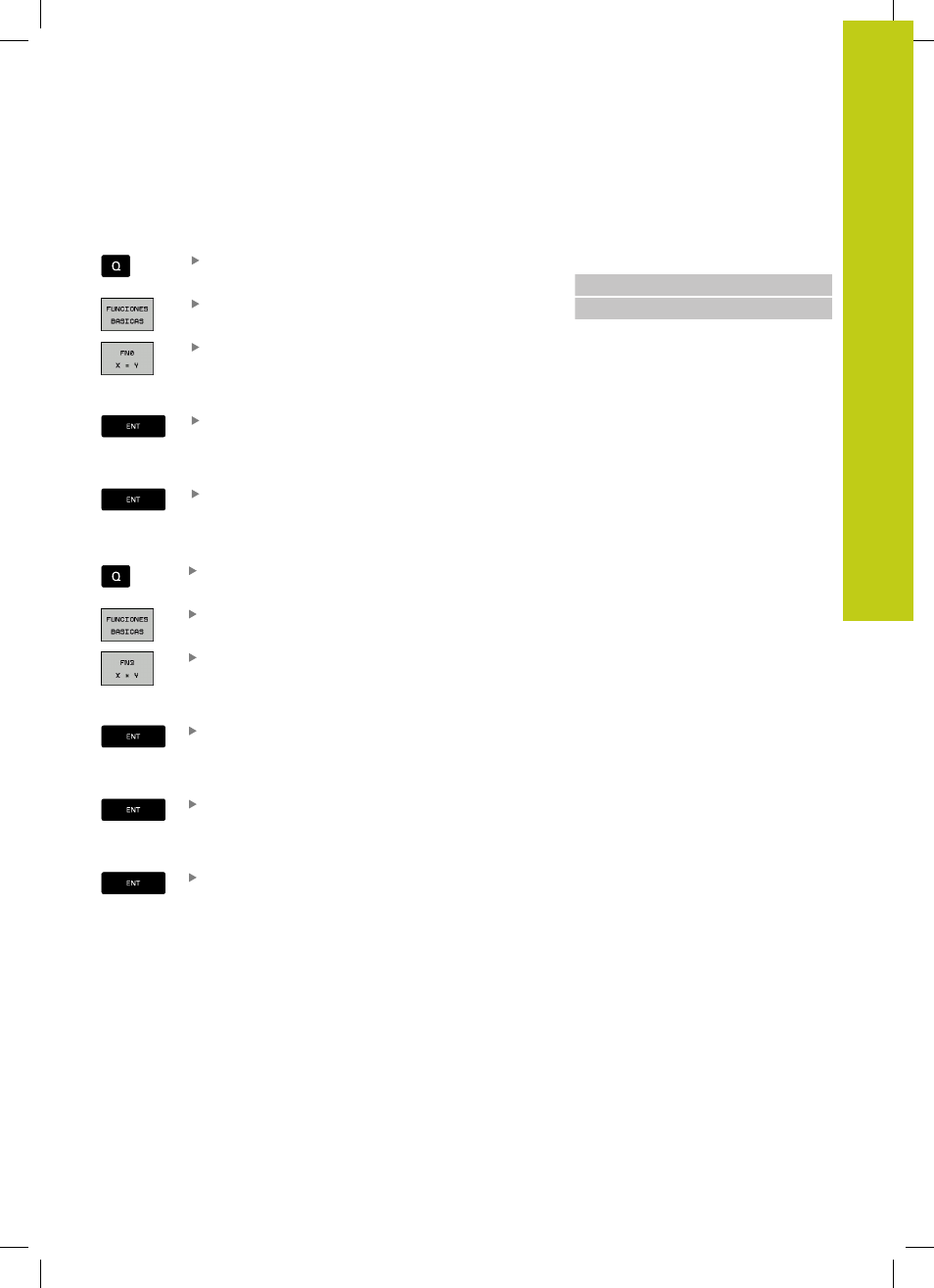

Programación de los tipos de cálculo básicos
Ejemplo 1
Seleccionar función de parámetro Q: Pulsar la tecla
Q
Selección de funciones matemáticas básicas: Pulsar
la Softkey
FUNCIONES BÁSICAS.
Selección de la función de parámetro Q
ASIGNACION: Pulsar la Softkey
FN0 X = Y
¿Nº DE PARAMETRO PARA EL RESULTADO?
Introducir
12 (número del parámetro Q) y confirmar
con la tecla
ENT.
¿1er VALOR O PARAMETRO?
Introducir
10: Asignar a Q5 el valor numérico 10 y
confirmar con la tecla
ENT.
Frases de programa en el TNC
16 FN 0: Q5 = +10
17 FN 3: Q12 =+Q5 * +7
Ejemplo 2:
Seleccionar función de parámetro Q: Pulsar la
tecla
Q
Selección de funciones matemáticas básicas:
Pulsar la Softkey
FUNCIONES BÁSICAS.
Seleccionar la función de parámetro Q
MULTIPLICACIÓN: Pulsar la Softkey
FN3 X * Y.
¿Nº DE PARAMETRO PARA EL RESULTADO?
Introducir
12 (número del parámetro Q) y
confirmar con la tecla
ENT.
¿1er VALOR O PARAMETRO?
Introducir
Q5 como primer valor y confirmar con la
tecla
ENT.
2. ¿VALOR O PARAMETRO?
Introducir
7 como segundo valor y confirmar con la
tecla
ENT.
