Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de programación
8
292
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

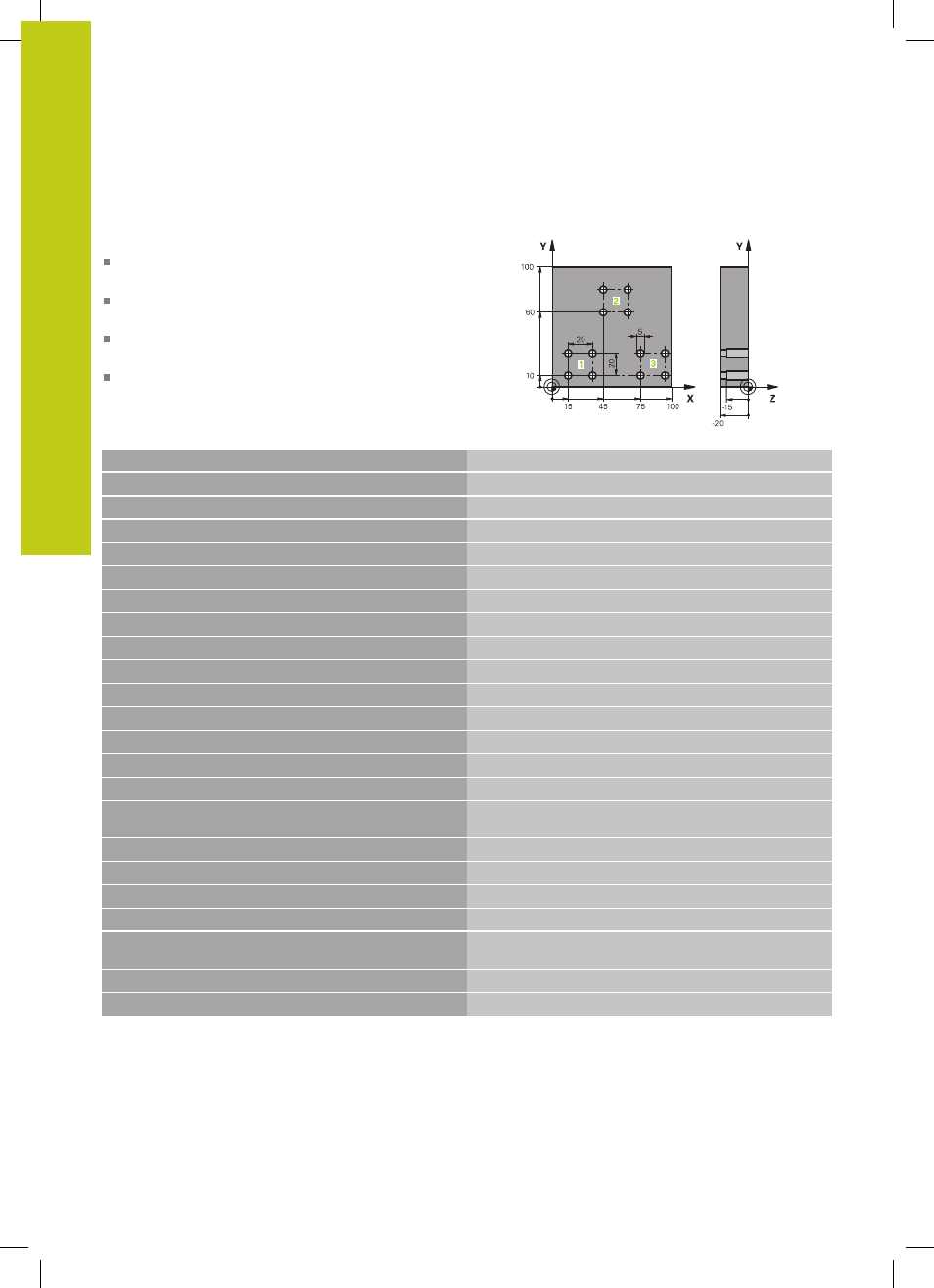

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa:
Programación de los ciclos de mecanizado en el
programa principal
Llamar a la figura completa de taladros (subprograma
1) en el programa principal
Desplazamiento al grupo de taladros (subprograma 1)
en el subprograma 1
Programar una sola vez el grupo de taladros en el
subprograma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Llamada de herramienta Broca de centrado
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 200 TALADRAR Definición del ciclo Centraje
Q200=2 ;DISTANCIA SEGURIDAD
Q201=-3 ;PROFUNDIDAD
Q206=250 ;AVANCE PROFUNDIDAD.
Q202=3 ;PASO PROFUNDIZACION
Q210=0 ;TIEMPO ESPERA ARRIBA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2A DIST. SEGURIDAD
Q211=0,25 ;TIEMPO ESPERA ABAJO
Q395=0 ;REFERENCIA PROFUNDIDAD
6 CALL LBL 1 Llamada al subprograma 1 para la figura completa de
taladros
7 L Z+250 R0 FMAX
8 TOOL CALL 2 Z S4000
Llamada de herramienta Broca
9 FN 0: Q201 = -25 Nueva profundidad para Taladro
10 FN 0: Q202 = +5 Nueva aproximación para Taladro
11 CALL LBL 1 Llamada al subprograma 1 para la figura completa de
taladros
12 L Z+250 R0 FMAX
13 TOOL CALL 3 Z S500
Llamada de herramienta Escariador
