Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
236
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
Programación de una hélice
Se introducen el sentido de giro y el ángulo total
IPA
en incremental con el mismo signo, ya que de lo
contrario la hta. puede desplazarse en una trayectoria
errónea.
El ángulo completo IPA puede tener un valor de
-99.999,9999° a +99.999,9999°.
Ángulo en coordenadas polares: introducir el
ángulo total en incremental, según el cual se
desplaza la herramienta sobre la hélice.
Después
de introducir el ángulo, se selecciona el eje de
la herramienta con una tecla de selección de
eje.
Introducir las coordenadas para la altura de la
hélice en incremental
Sentido de giro DR
Hélice en sentido horario: DR–
Hélice en sentido antihorario: DR+
Programar la
corrección del radio según la tabla

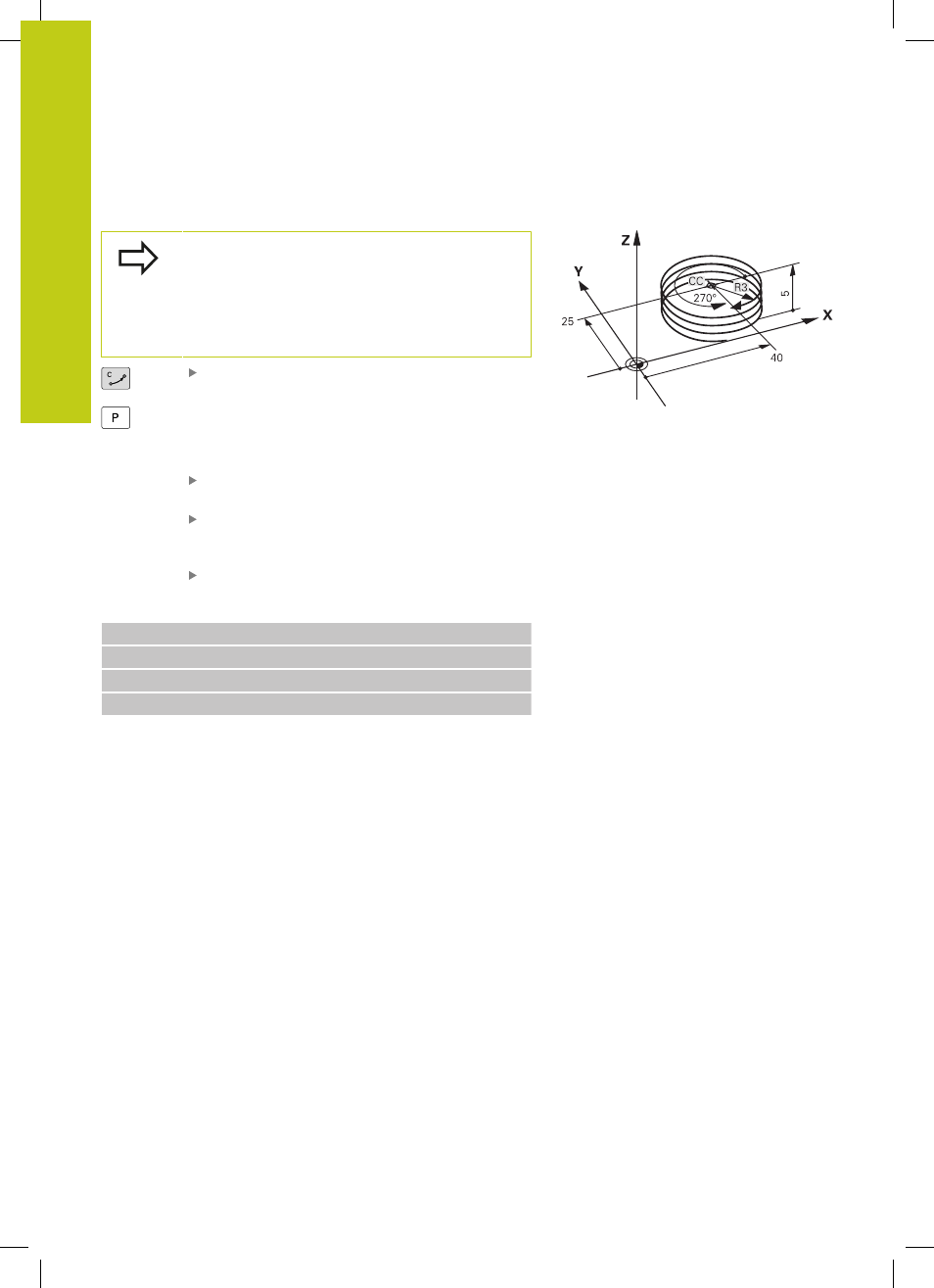

Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
