Poner punto de referencia con palpador 3D (opción #17) 14.10
14
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
529
Determinar el ángulo entre el eje de referencia angular y una
arista de la pieza
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR ROT
Ángulo de giro: anotar el ángulo de giro
visualizado, en el caso de que se quiera volver
a repetir después el giro básico realizado
anteriormente.
Ejecutar el giro básico con el lado a comparar ver
"Compensar la posición oblicua de la pieza con
palpador 3D (opción #17)", página 516
Con la Softkey
PALPAR ROT visualizar como
ángulo de giro, el ángulo entre el eje de referencia
angular y la arista de la pieza.
Eliminar ajuste básico o restablecer el ajuste
básico original
Fijar el punto de referencia al valor anotado

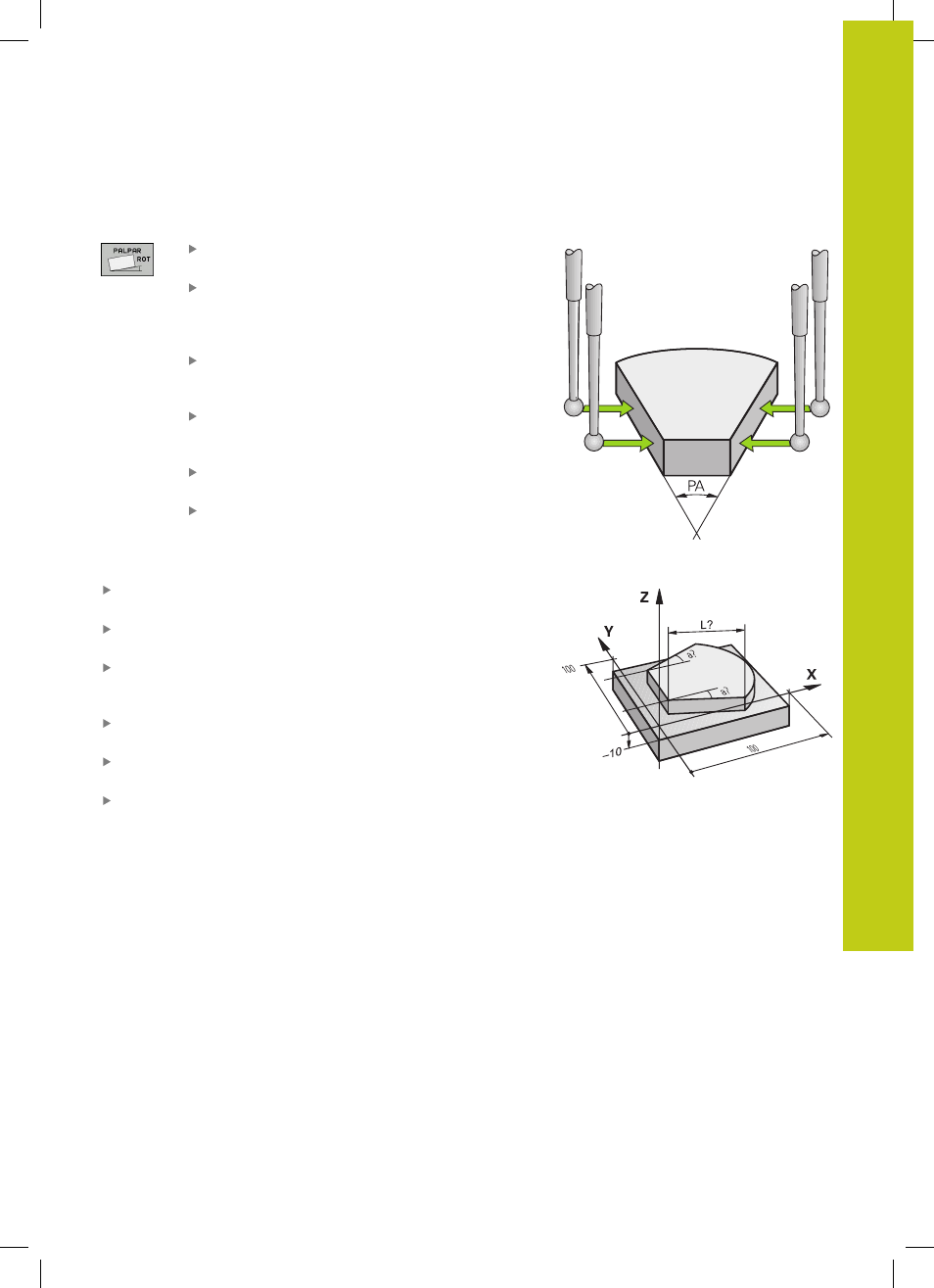

Determinar el ángulo entre dos aristas de la pieza
Seleccionar la función de palpación: Pulsar la Softkey
PALPAR
ROT
Ángulo de giro: anotar el ángulo de giro visualizado, en el caso
de que se quiera volver a reproducir posteriormente
Realizar el giro básico para el primer lado ver "Compensar la
posición oblicua de la pieza con palpador 3D (opción #17)",
página 516
Asimismo se palpa el segundo lado igual que en un giro básico,
¡no fijar el ángulo de giro a 0!
Con la softkey
PALPAR ROT visualizar el ángulo PA entre las
aristas de la pieza como ángulo de giro
Eliminar el giro básico o volver a reproducir el giro básico
original: Fijar el ángulo de giro al valor anotado
