Ajustes básicos
Los ajustes básicos que figuran a continuación se seleccionan con
los iconos de la barra de la parte superior.

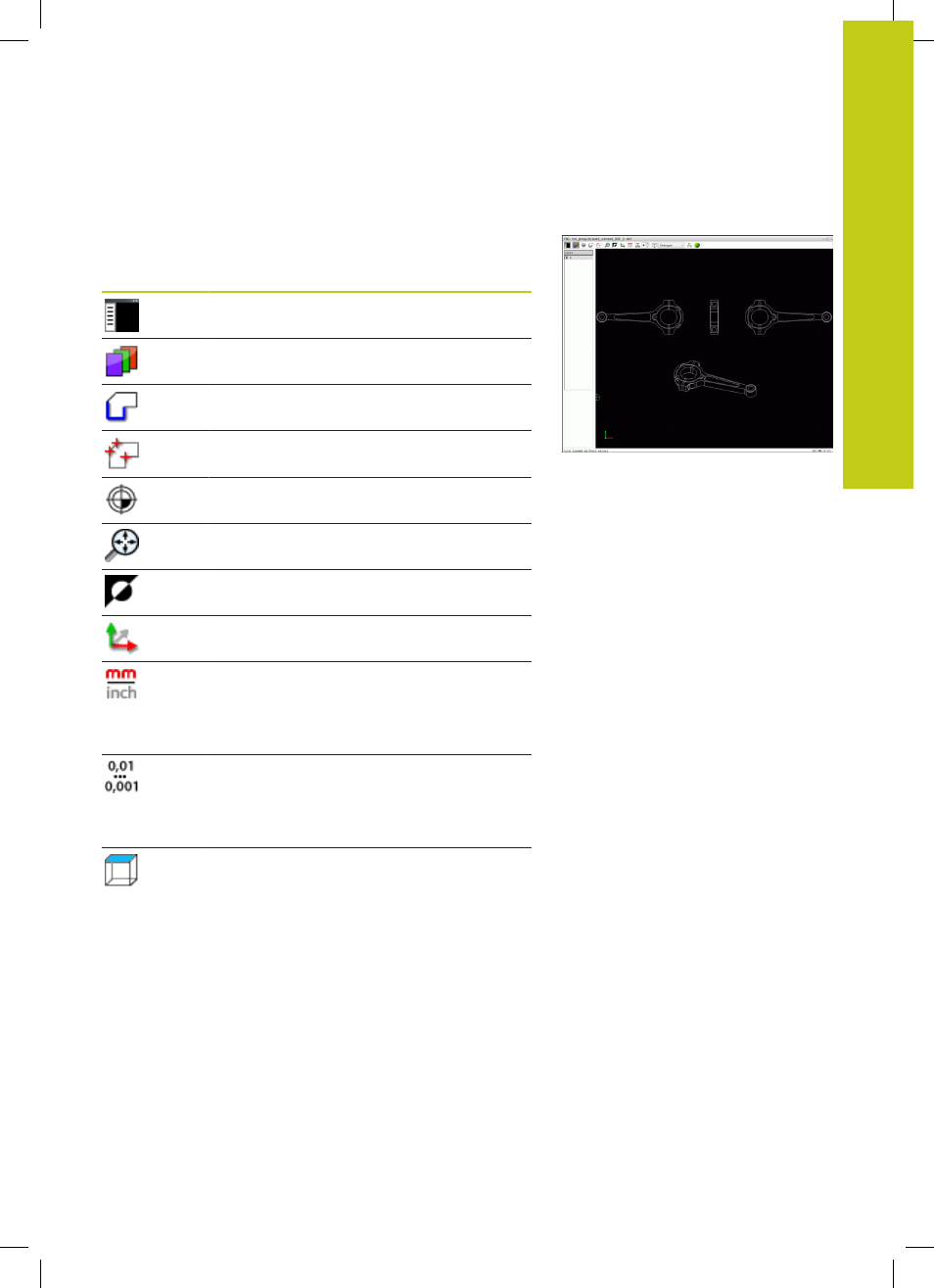

Icono Ajuste
Mostrar u ocultar la ventana de visualización de
listas para ampliar la ventana de gráficos
Visualización de las diferentes capas
Seleccionar el contorno
Seleccionar posiciones de taladrado
Fijar punto de referencia
Poner el zoom en la representación más
grande posible del gráfico completo
Conmutar el color de fondo (negro o blanco)
Conmutar entre modo 2D y modo 3D El modo
activo se resalta con un color diferente
Ajustar la unidad métrica mm o pulgadas
del fichero. El TNC también emite en esta
unidad de medición el programa de contorno
o las posiciones de mecanizado. La unidad de
medida activa se resalta con color rojo
Ajustar la resolución: la resolución determina,
con cuántas posiciones decimales el TNC
debe generar el programa de contorno. Ajuste
básico: 4 decimales con unidad de medida
mm
y 5 decimales con unidad de medida
pulgadas
Conmutar entre diferentes perspectivas del
dibujo p. ej.,
Arriba
