Abrir programas e introducir datos 3.2
3
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
103

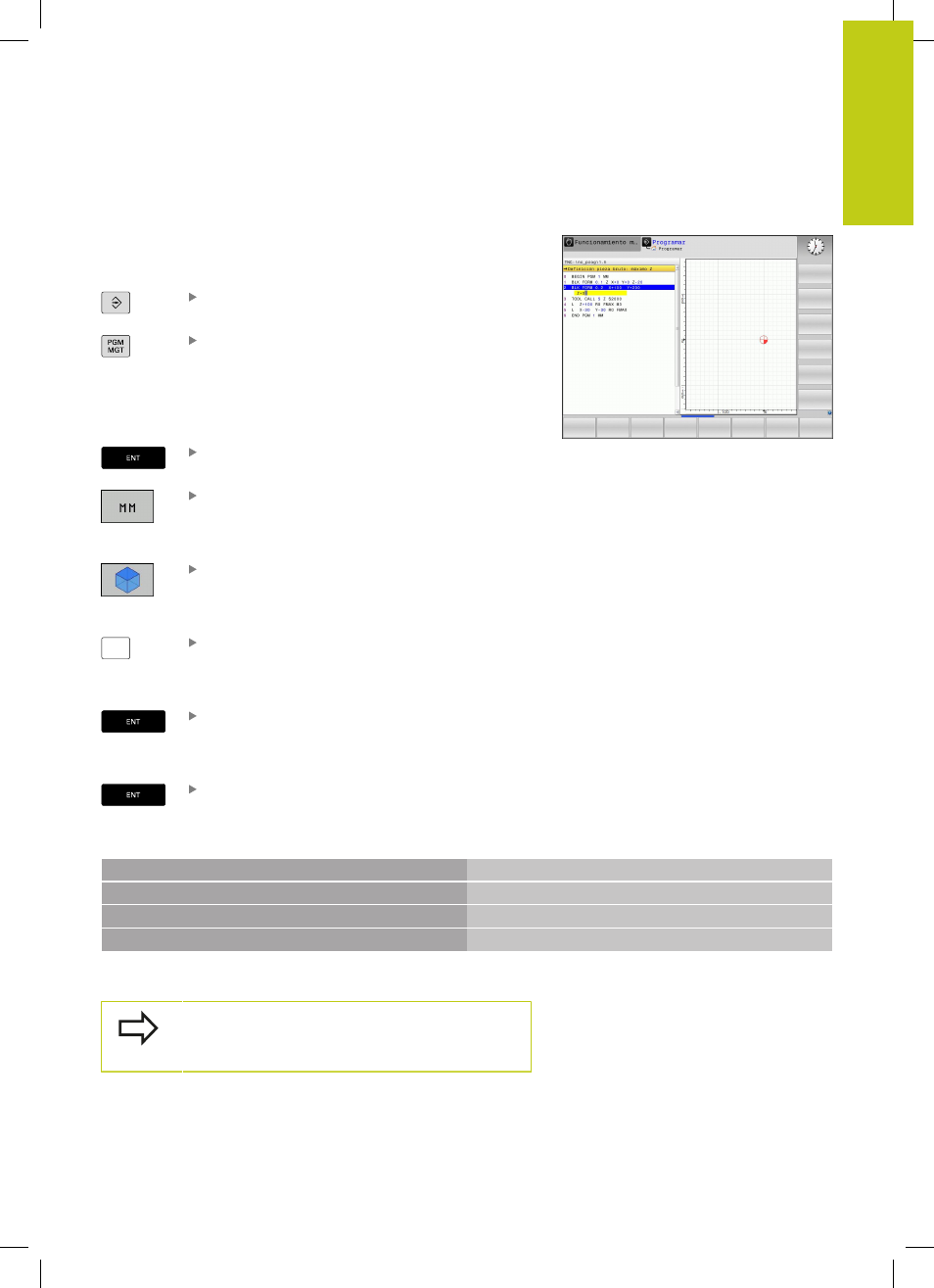

Abrir nuevo programa de mecanizado
Un programa de mecanizado se introduce siempre en el modo
de funcionamiento
Programación. Ejemplo de la apertura de un
programa:
Seleccionar el modo de funcionamiento
Programación
Ir a la gestión de ficheros: pulsar la tecla PGM MGT
Seleccionar el directorio en el cual se quiere memorizar el nuevo
programa:
NOMBRE DEL FICHERO = NUEVO.H
Introducir el nuevo nombre del programa y
confirmar con la tecla
ENT
Seleccionar la unidad de medida: pulsar la Softkey
MM o INCH. El TNC cambia a la ventana del
programa y abre el diálogo para la definición del
BLK-FORM (pieza en bruto)
Seleccionar pieza en bruto rectangular: pulsar la
Softkey para la forma de pieza en bruto rectangular
PLANO DE MECANIZADO EN GRÁFICA: XY
Z
Introducir el eje del cabezal, p. ej.,
Z
DEFINICIÓN DE PIEZA EN BRUTO: MÍNIMO
Introducir sucesivamente las coordenadas X-, Y- y
Z del punto MÍN, confirmar con la tecla
ENT
DEFINICIÓN DE PIEZA EN BRUTO: MÁXIMO
Introducir sucesivamente las coordenadas X-, Y- y
Z del punto MÁX, confirmar con la tecla
ENT
Ejemplo: Visualización del BLK-Form en el programa NC
0 INICIO PGM NUEVO MM
Principio del programa, nombre, unidad de medida
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Eje del cabezal, coordenadas del punto MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordenadas del punto MAX
3 FINAL PGM NUEVO MM Final del programa, nombre, unidad de medida
El TNC genera automáticamente los números de frase, así como
las frases
BEGIN y END.
Si no se quiere programar la definición del bloque de
la pieza, interrumpir el diálogo en
Plano mecanizado
en gráfico: XY con la tecla DEL
