Datos de la herramienta 5.2
5
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
171

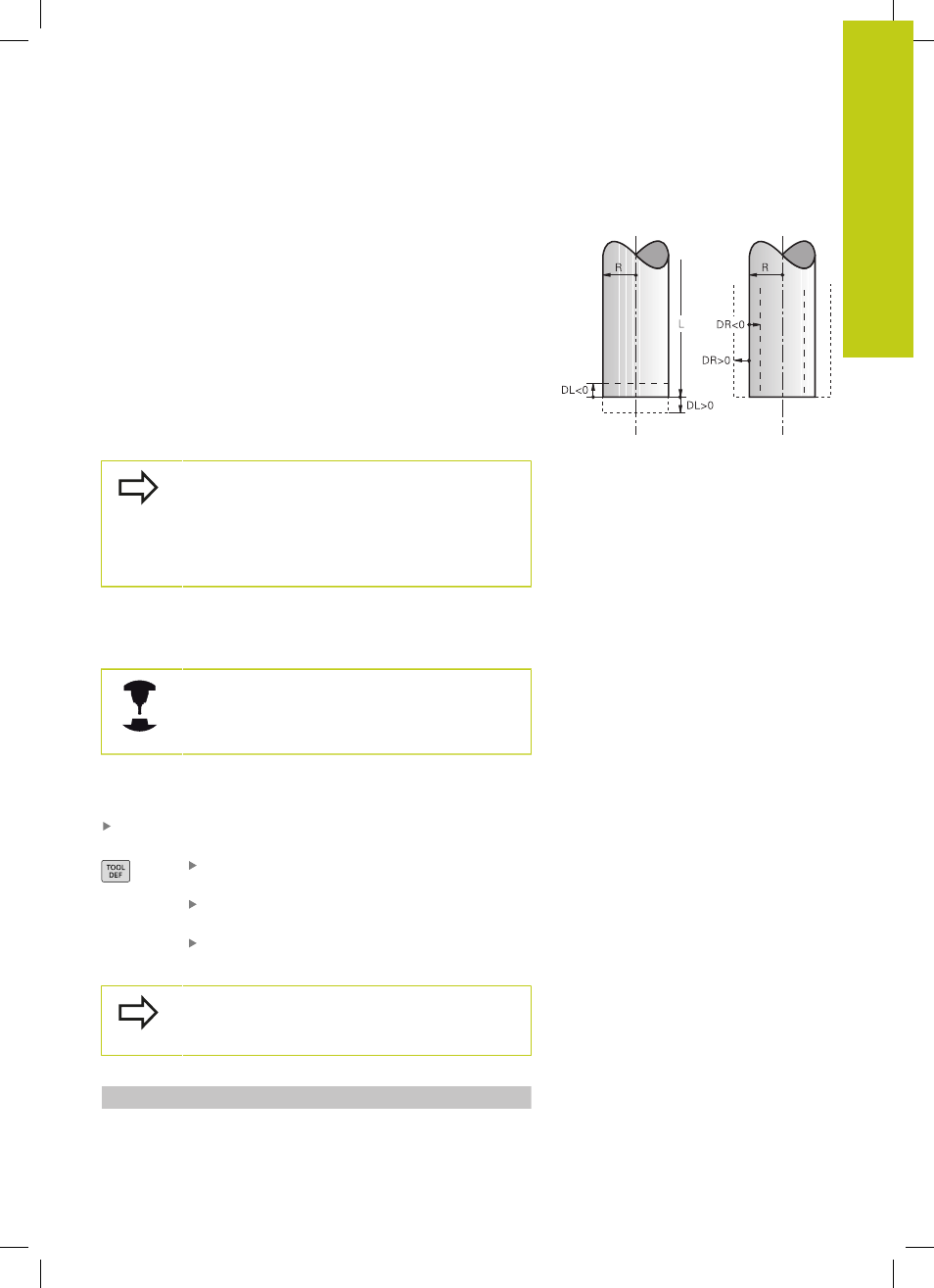

Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de
las herramientas .
Un valor delta positivo indica una sobremedida (
DL, DR, DR2>0).
En un mecanizado con sobremedida, dicho valor se indica en la
programación mediante el acceso a la herramienta
TOOL CALL.
Un valor delta negativo indica un decremento (
DL, DR, DR2<0).
En las tablas de herramienta se introduce el decremento para el
desgaste de la hta.
Los valores delta se indican como valores numéricos, en una frase
TOOL CALL se admite también un parámetro Q como valor.
Margen de introducción: los valores delta se encuentran como
máximo entre ±99,999 mm.
Los valores delta de la tabla de herramienta influyen
en la representación gráfica de la simulación de la
retirada de material por mecanizado.
Los valores delta de la frase
TOOL CALL influyen en
la indicación de posición dependiendo del parámetro
de máquina
progToolCallDL.
Introducir en el programa los datos de la
herramienta
El fabricante de la máquina fija el alcance funcional
de
TOOL DEF. Consultar el manual de la máquina.
El número, la longitud y el radio para una herramienta se determina
una sola vez en el programa de mecanizado en una frase
TOOL
DEF:
Seleccionar la definición de herramienta: pulsar la tecla
TOOL
DEF
Número de herramienta: identificar claramente
una herramienta con su número
Longitud de la herramienta: Valor de corrección
para la longitud
Radio de la herramienta: Valor de corrección para
el radio
Durante el diálogo es posible introducir el valor para
la longitud del radio directamente en el campo de
diálogo: pulsar la softkey del eje deseada.
Ejemplo
4 TOOL DEF 5 L+10 R+5
