Programación: Herramientas
5.3 Corrección de la herramienta
5
198
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
5.3 Corrección de la herramienta

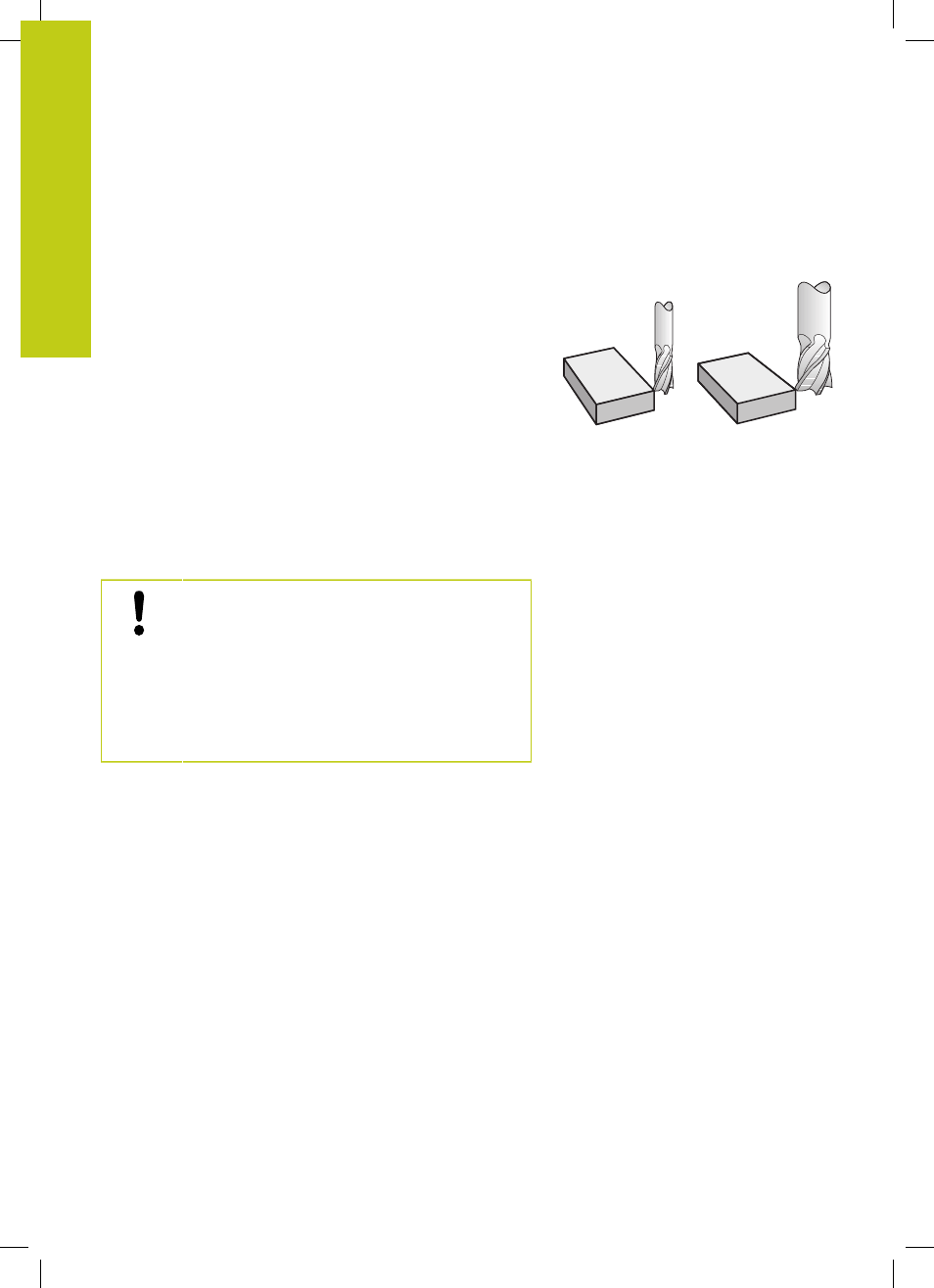

Introducción
El TNC corrige la trayectoria de la herramienta según el valor de
corrección para la longitud de la herramienta en el eje del cabezal y
según el radio de la herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta solo actúa en el plano de
mecanizado.
Para ello el TNC tiene en cuenta hasta un total de cinco ejes
incluidos los ejes giratorios.
Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto
se llama una herramienta. Se elimina nada más llamar a una
herramienta con longitud L=0 (por ejemplo,
TOOL CALL 0
¡Atención: Peligro de colisión!
Si se elimina una corrección de longitud con valor
positivo con
TOOL CALL 0, disminuye la distancia
entre la herramienta y la pieza.
Después del acceso a una herramienta
TOOL
CALL, se modifica la trayectoria programada de la
herramienta en el eje del cabezal según la diferencia
de longitudes entre la herramienta anterior y la
nueva.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase
TOOL CALL, como de la tabla de herramientas.
Valor de corrección =
L + DL
TOOL CALL
+
DL
TAB
con
L:
Longitud de la herramienta
L de frase TOOL DEF o
tabla de herramienta
DL
TOOL CALL
: Sobremedida
DL para la longitud de de una frase
TOOL CALL
DL
TAB
: Sobremedida DL para la longitud de la tabla de
herramientas
