Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
262
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

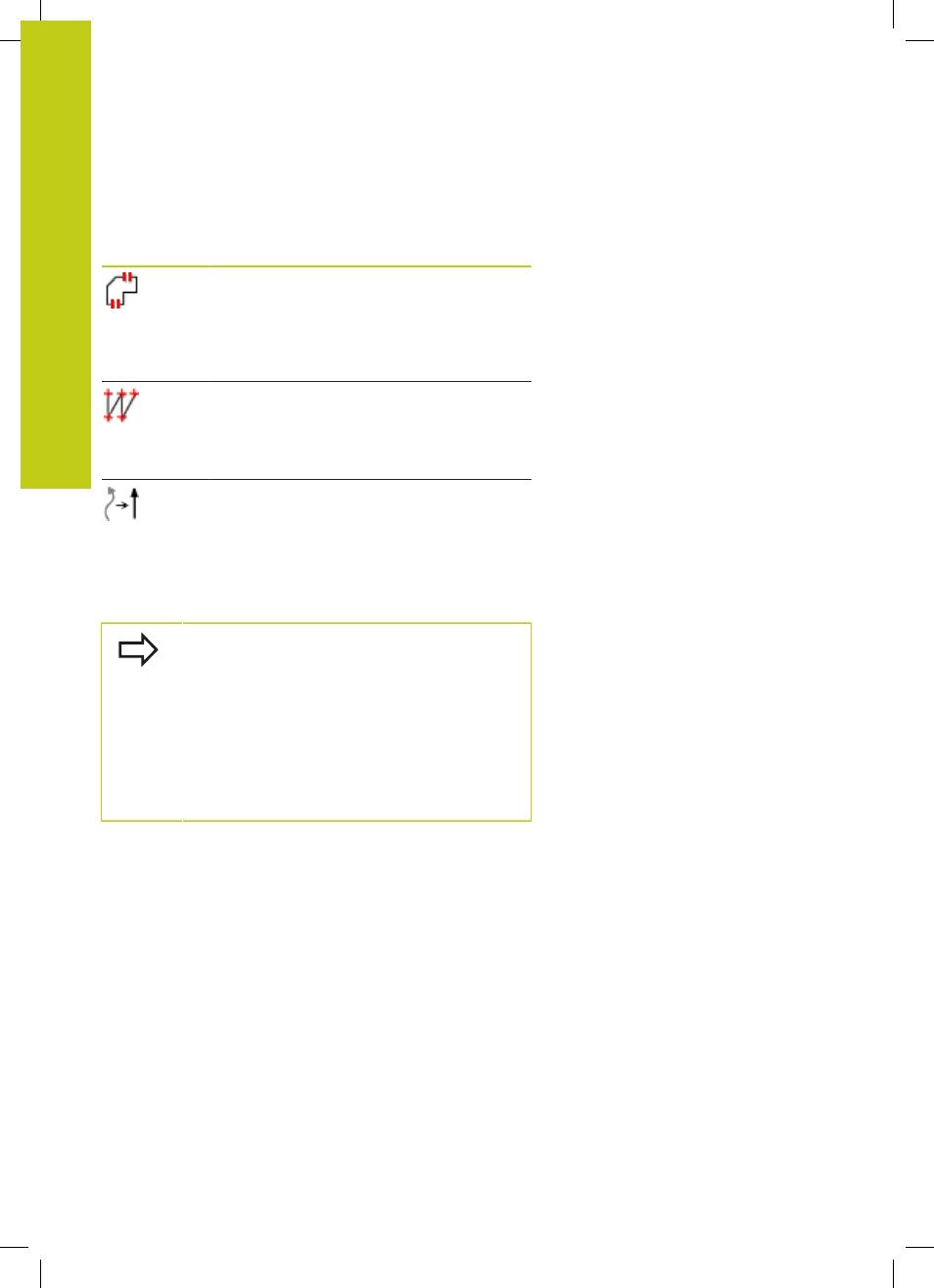

El TNC muestra los iconos siguientes únicamente en determinados
modos.
Icono Ajuste
Modo aceptación de contorno:
La tolerancia determina la separación que debe
haber entre elementos de contorno contiguos.
Gracias a la tolerancia puede compensar las
imprecisiones cometidas al generar el dibujo. El
ajuste básico se fija en 0,0001 mm
Modo aceptación de puntos:
Fijar si, al seleccionar las posiciones de
mecanizado, el TNC muestra el recorrido de
desplazamiento de la herramienta en línea a
trazos
Modo optimización del recorrido:
El TNC optimiza el movimiento de
desplazamiento de la herramienta de tal modo
que los movimientos de desplazamiento entre
las posiciones de mecanizado sean tan cortos
que sea posible. Pulsando repetidamente se
deshace la optimización
Preste atención a la hora de ajustar correctamente
la unidad métrica, ya que el fichero DXF no contiene
ninguna información al respecto.
Cuando desee generar programas para controles
numéricos TNC antiguos, debe limitar la resolución a
3 posiciones de decimal. Adicionalmente debe borrar
los comentarios que el conversor DXF emite en el
programa de contornos.
El TNC muestra los ajustes básicos activos en la línea
inferior de la pantalla.
