HEIDENHAIN TNC 320 395
16.1
0
MEDIR EXTERIOR ISLA (ciclo
426, DIN/ISO: G426)

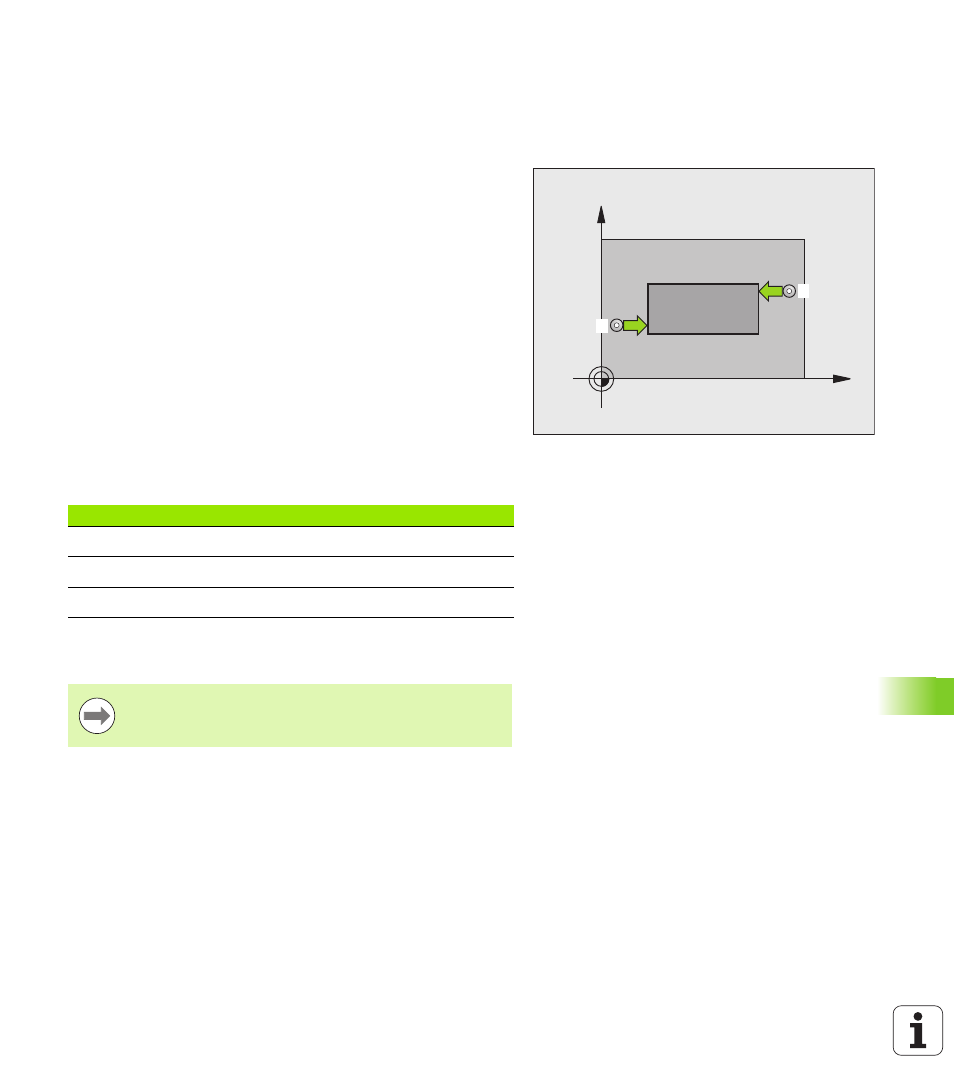

16.10 MEDIR EXTERIOR ISLA
(ciclo 426, DIN/ISO: G426)
Desarrollo del ciclo
El ciclo de palpación 426 calcula la posición y la anchura de una isla. Si
se han definido los valores de tolerancia correspondientes en el ciclo,
el TNC realiza una comparación del valor nominal y el real y memoriza
la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX
) y según la lógica de posicionamiento ver “Ejecutar ciclos de
palpación” en pág. 283 hacia el punto de palpación 1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en la columna SET_UP de la tabla
del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna F). 1. Palpación siempre en la dirección
negativa del eje programado
3 Después el palpador se desplaza al siguiente punto de palpación y
ejecuta el segundo proceso de palpación
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
¡Tener en cuenta durante la programación!
X
Y
1
2
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
