11.3 Desplazamiento del PUNTO
CERO con tablas de cero
piezas (ciclo 7, DIN/ISO: G53)
Funcionamiento

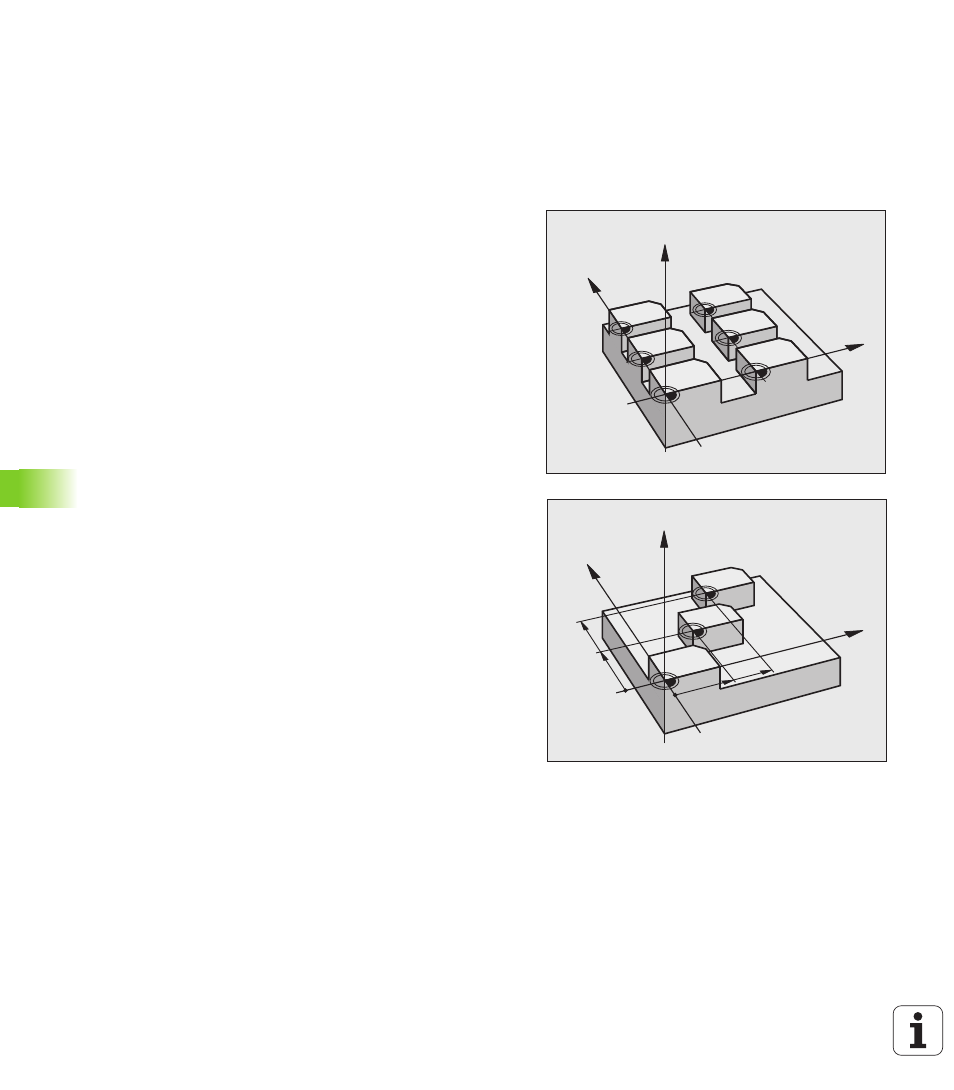

Las tablas de puntos cero se utilizan p.ej. en
„ pasos de mecanizado que se repiten con frecuencia en diferentes
posiciones de la pieza o
„ cuando se utiliza a menudo el mismo desplazamiento de punto cero
Dentro de un programa los puntos cero se pueden programar
directamente en la definición del ciclo o bien se pueden llamar de una
tabla de puntos cero.
Anulación
„ Desde la tabla de puntos cero se llama a un desplazamiento con las
coordenadas
Llamar X=0; Y=0 etc.
„ El desplazamiento a las coordenadas X=0; Y=0 etc. se llama
directamente con una definición del ciclo
Visualizaciones de estados
En las visualizaciones de estado adicionales se visualizan los
siguientes datos dede la tabla de puntos cero:
„ Nombre y camino de la tabla de puntos cero activa
„ Número de punto cero activo
„ Comentario de la columna DOC del número de punto cero activo
