14.7 Ajuste de la posición inclinada
de la pieza mediante el eje C
(ciclo 405, DIN/ISO: G405)
Desarrollo del ciclo

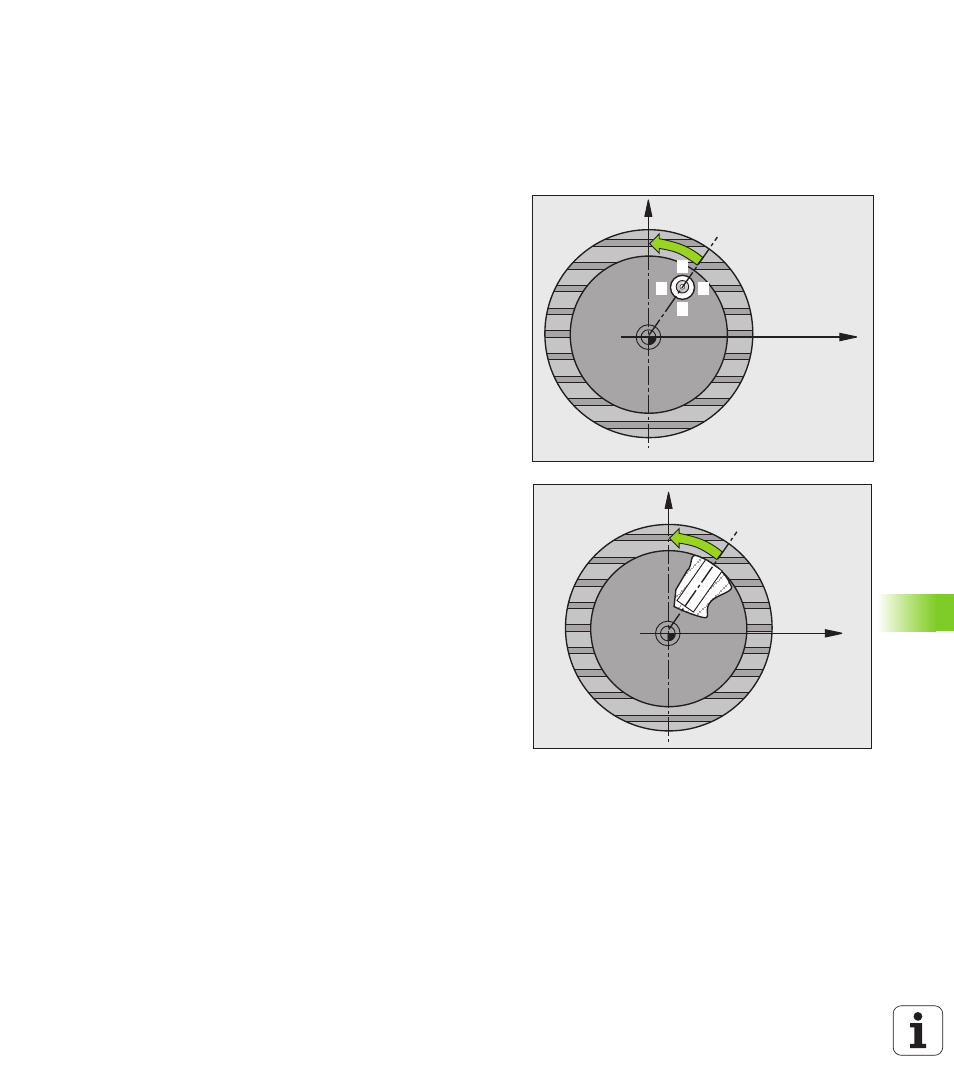

Con el ciclo de palpación 405 se calcula
„ el desvío angular entre el eje Y positivo del sistema de coordenadas
activo y la línea central de un taladro o
„ el desvío angular entre la posición nominal y la posición real del
punto central de un taladro
El TNC compensa la desviación angular calculada, girando el eje C. La
pieza debe estar sujeta en la mesa giratoria, la coordenada Y del
taladro debe ser positiva. Si se mide descentramiento angular del
taladro con el eje de palpación Y (posición horizontal del taladro),
puede ser necesario ejecutar el ciclo varias veces, puesto que debido
a la estrategia de medición se origina una imprecisión de aprox. un 1%
de la posición inclinada.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX
) y según la lógica de posicionamiento ver “Ejecutar ciclos de
palpación” en pág. 283 hacia el punto de palpación 1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en la columna SET_UP de la tabla
del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna F). El TNC determina automáticamente la
dirección de palpación en relación al ángulo inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad
2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación y posiciona el palpador sobre el centro del
taladro calculado
5 Para finalizar el TNC posiciona el palpador de nuevo a la altura de
seguridad y posiciona la pieza mediante el giro de la mesa giratoria,
El TNC gira la mesa de tal forma que el punto central del taladro
tras las compensación - tanto en ejes de palpación verticales como
horizontales - está situado en la dirección del eje Y positivo, o en la
posición nominal del punto central del taladro. La desviación
angular medida también está disponible en el parámetro Q150.
X
Y
1
2
4
3
X
Y
