11.10 Ejemplos de programación

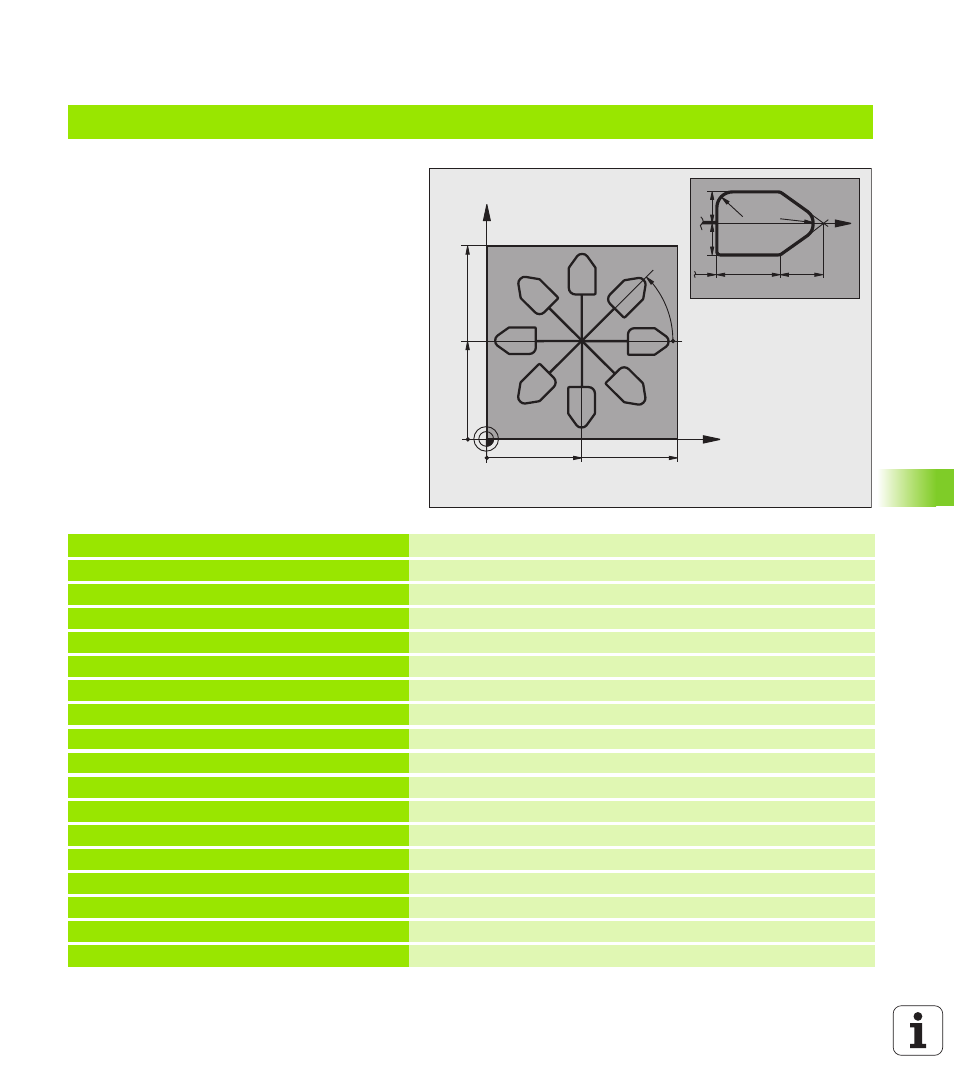

Ejemplo: Traslación de coordenadas
Desarrollo del programa
„ Traslación de coordenadas en el pgm principal
„ Programación del mecanizado en el
subprograma
0 BEGIN PGM TRASLCOORD MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL CALL 1 Z S4500 Llamada a una herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 7.0 PUNTO CERO Desplazamiento del punto cero al centro
6 CYCL DEF 7.1 X+65
7 CYCL DEF 7.2 Y+65
8 CALL LBL 1 Llamada al fresado
9 LBL 10 Fijar una marca para la repetición parcial del programa
10 CYCL DEF 10.0 GIRO Giro a 45° en incremental
11 CYCL DEF 10.1 IROT+45
12 CALL LBL 1 Llamada al fresado
13 CALL LBL 10 REP 6/6 Retroceso al LBL 10; en total seis veces
14 CYCL DEF 10.0 GIRO Anular el giro
15 CYCL DEF 10.1 ROT+0
16 CYCL DEF 7.0 PUNTO CERO Anular el desplazamiento del punto cero
17 CYCL DEF 7.1 X+0
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
