290 Ciclos de palpación: Determinar posiciones inclinadas de pieza automáticamente
14.2 GIR
O BA
SICO (ciclo 40
0, DIN/ISO: G40
0
)
14.2 GIRO BASICO (ciclo 400,
DIN/ISO: G400)
Desarrollo del ciclo

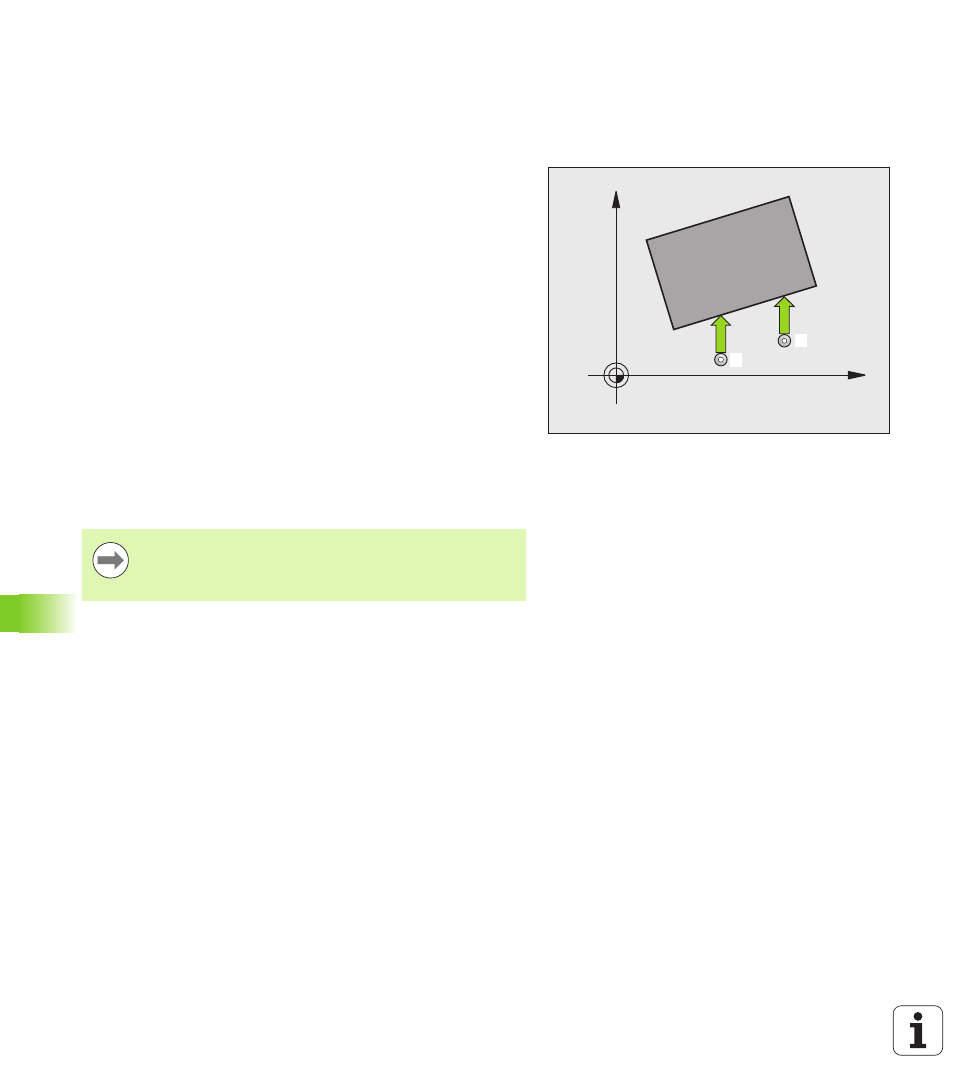

El ciclo de palpación 400 calcula la posición inclinada de la pieza,
mediante la medición de dos puntos que deben encontrarse sobre una
recta. El TNC compensa a través de la función Giro básico el valor
medido.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX
) y según la lógica de posicionamiento ver “Ejecutar ciclos de
palpación” en pág. 283 hacia el punto de palpación programado 1 .
Para ello, el TNC desplaza el palpador según la distancia de
seguridad en la dirección de desplazamiento opuesta a la
determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna F)
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y ejecuta el segundo proceso de palpación
4 El TNC retrocede a la altura de seguridad y realiza el giro básico
calculado
¡Tener en cuenta durante la programación!
X
Y
1
2
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
