HEIDENHAIN TNC 320 183
7.
7 A
C
ABADO EN PR
OF
. (ciclo 23, DIN/ISO: G123)
7.7 ACABADO EN PROF. (ciclo 23,
DIN/ISO: G123)

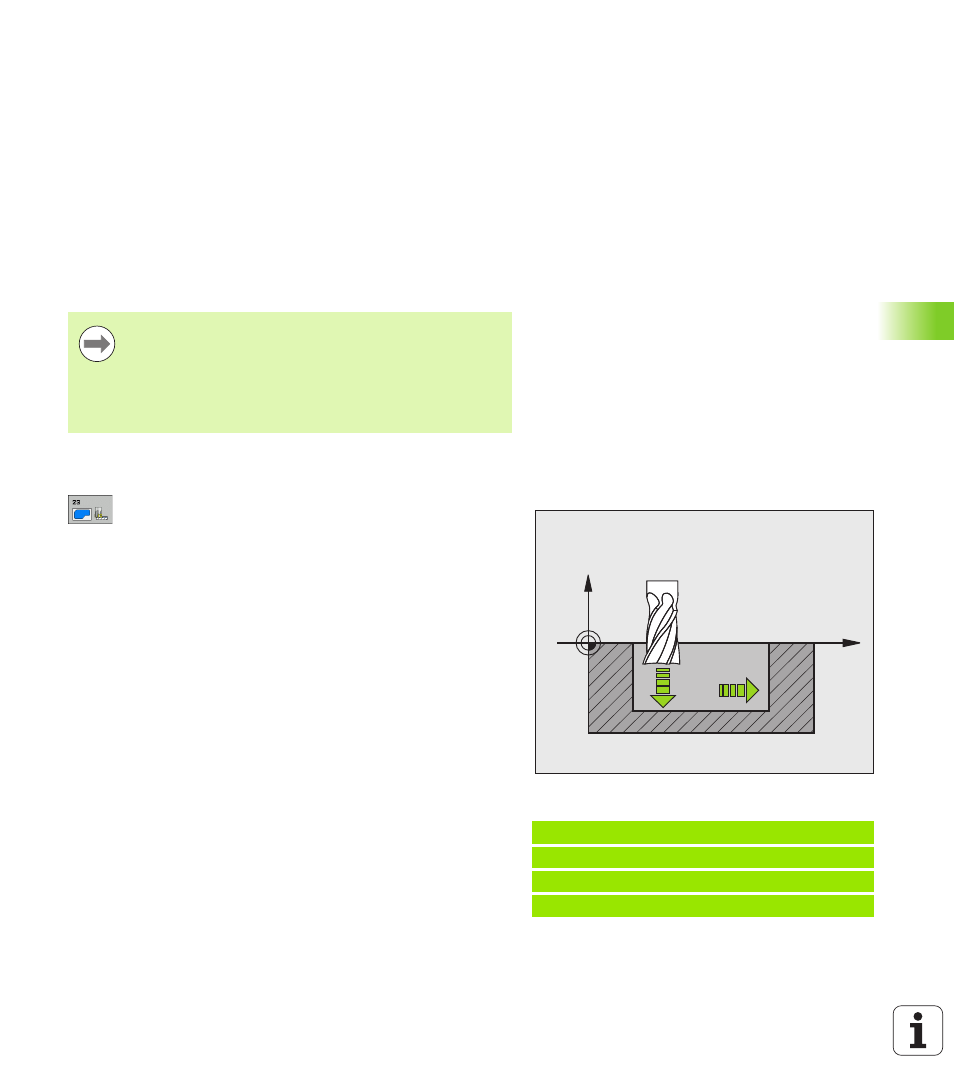

Desarrollo del ciclo
El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre
la primera superficie a mecanizar, siempre que se disponga de
suficiente espacio. En caso de espacios estrechos, el TNC profundiza
la herramienta de manera perpendicular. A continuación se fresa la
distancia de acabado que ha quedado del desbaste.
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Avance al profundizar Q11: Velocidad de
desplazamiento de la hta. en la profundización.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
, FU, FZ
U Avance para desbaste Q12: Avance de fresado.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
, FU, FZ
U Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12
Campo de introducción 0 a 99999,9999 alternativo
FMAX
, FAUTO
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones de
espacio de la cajera.
El radio de entrada para el posicionamiento a la
profundidad final queda internamente fijado y no depende
del ángulo de entrada de la herramienta.
Ejemplo: Bloques NC
60 CYCL DEF 23 ACABADO EN PROFUNDIDAD
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q208=99999 ;AVANCE DE RETROCESO
X
Z
Q11
Q12
