382 Ciclos de palpación: Controlar las piezas automáticamente
16.6 MEDIR CIR
C
UL
O EXTERIOR
(ciclo 422, DIN/ISO: G422)

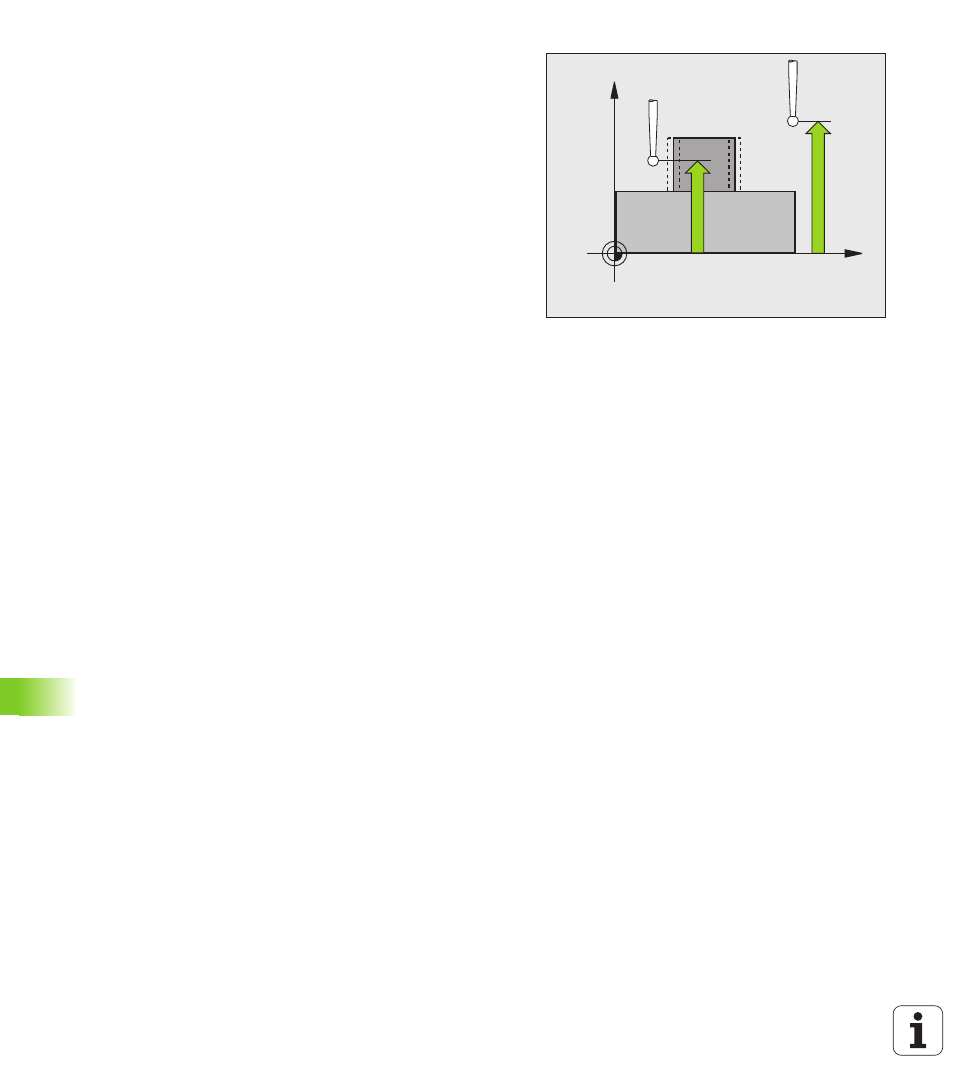

U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1:Desplazar entre los puntos de medición a la altura
de seguridad
U Cota máxima de la isla Q277: Mayor diámetro
admisible de la isla. Campo de introducción 0 a
99999,9999
U Cota mínima de la isla Q278: Diámetro mínimo
admisible de la isla. Campo de introducción 0 a
99999,9999
U Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado. Campo de introducción 0 a
99999,9999
U Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999
X
Z
Q261
Q260
