152 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/ISO: G257)

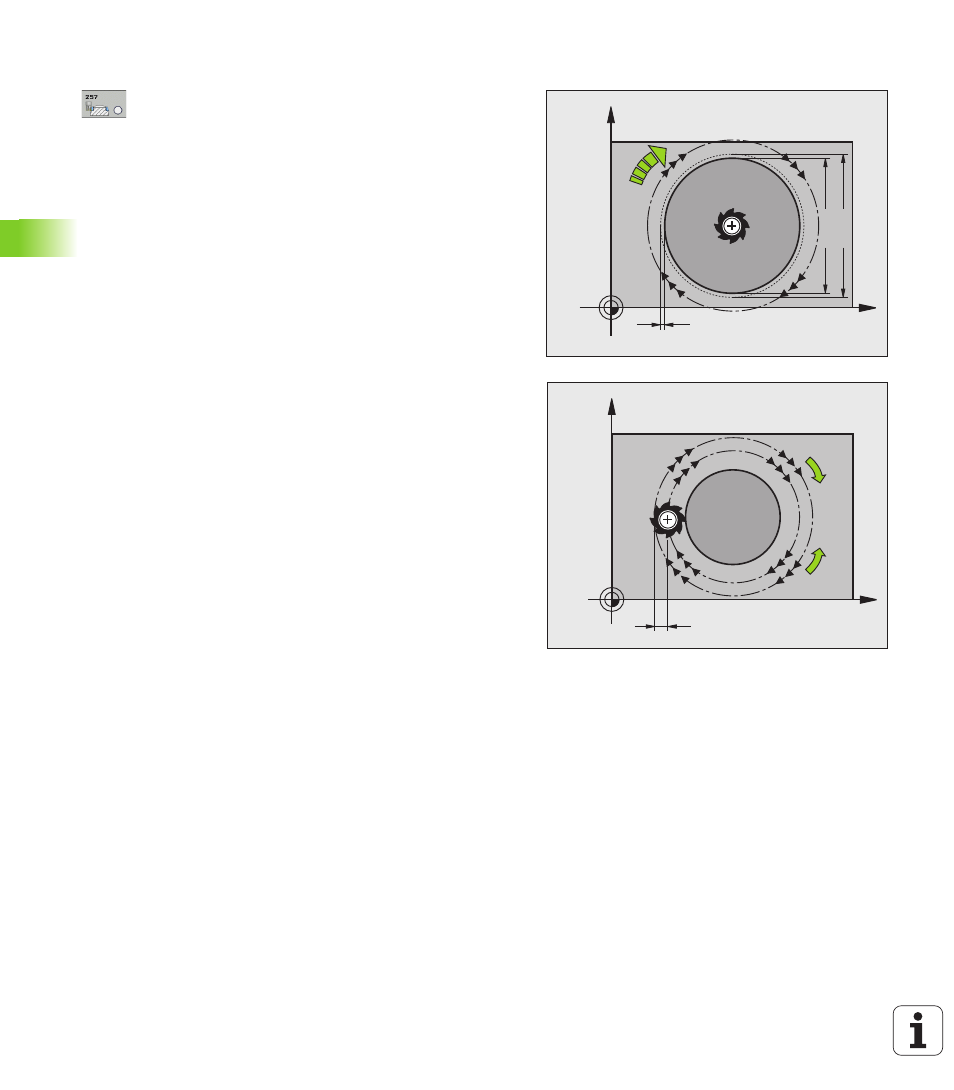

Parámetros de ciclo
U Diámetro de la pieza acabada Q223: diámetro de la
isla mecanizada. Campo de introducción 0 a
99999,9999
U Diámetro de la pieza en bruto Q222: diámetro de la
pieza en bruto. Introducir el diámetro de la pieza en
bruto mayor que el diámetro de la pieza acabada. El
TNC ejecuta varias aproximaciones laterales, si la
diferencia entre el diámetro de la pieza en bruto y el
de la pieza acabada es mayor a la aproximación lateral
permitida (radio de herramienta x solapamiento de la
trayectoria Q370). El TNC siempre calcula una
aproximación lateral constante. Campo de
introducción 0 a 99999,9999
U Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano
de mecanizado. Campo de introducción 0 a
99999,9999
U Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,999 alternativo FAUTO, FU, FZ
U Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
X
Y
Q223
Q207
Q222
Q368
X
Y
k
Q351= +1
Q351= –1
