206 Ciclos de mecanizado: Superficies cilíndricas
8.5 Ejemplos de pr
ogr
amación
8.5 Ejemplos de programación

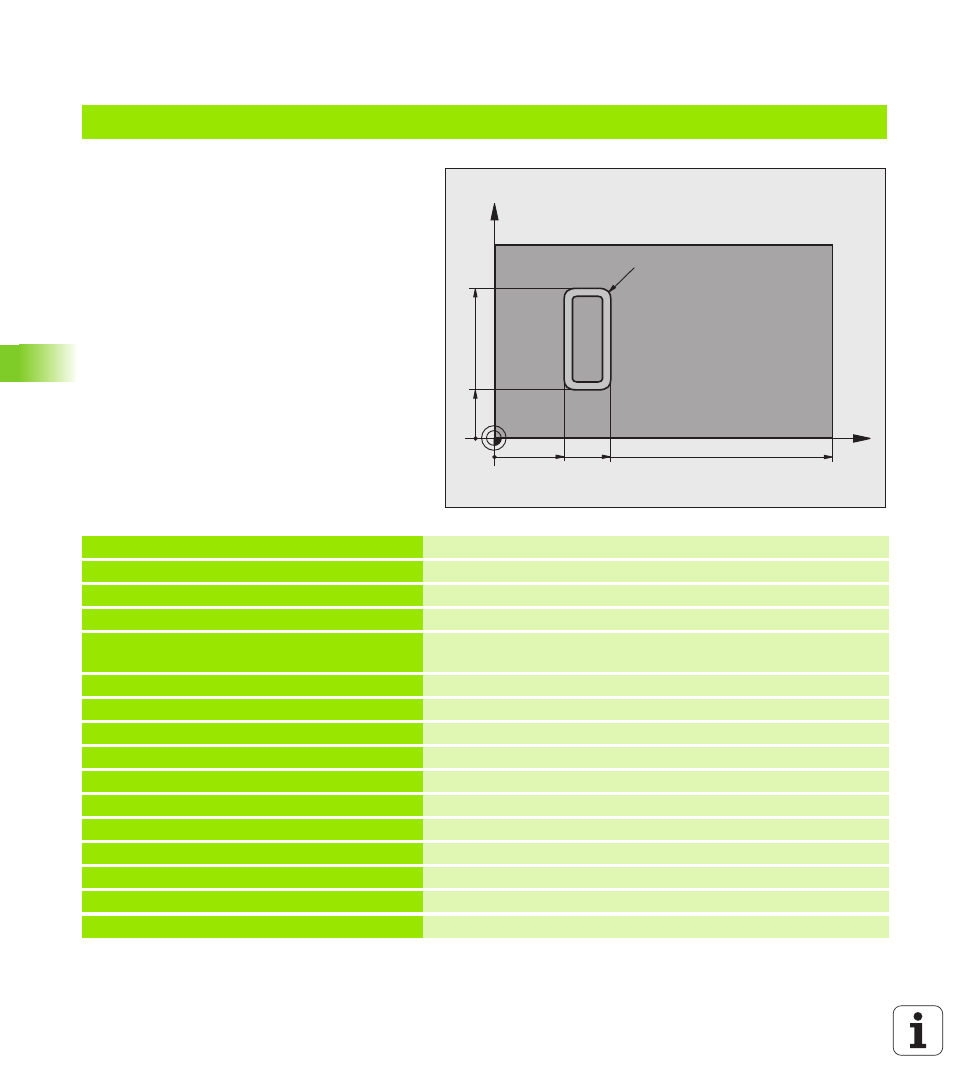

Ejemplo: Superficie cilíndrica con ciclo 27
Nota:
„ Máquina con cabezal B y mesa C
„ Cilindro sujeto en el centro de la mesa
giratoria
„ El punto de ref. está en el centro de la mesa
giratoria
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000 Llamada a la hta., diámetro 7
2 L Z+250 R0 FMAX Retirar la herramienta
3 L X+50 Y0 R0 FMAX Preposicionanar la hta. sobre el centro de la mesa giratoria
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN MBMAX FMAX Inclinar
5 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 LABEL DEL CONTORNO 1
7 CYCL DEF 27 SUPERFICIE CILÍNDRICA Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DISTANCIA DE SEGURIDAD
Q10=4 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE MEDICIÓN
C
Z
157
60
30
20
R7
.5
50
